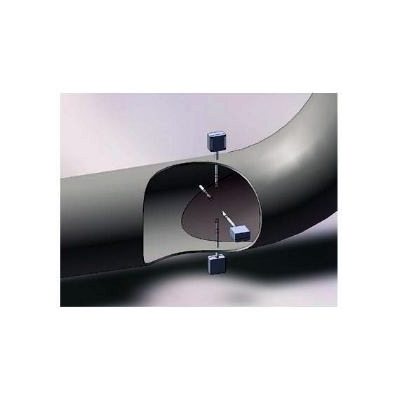

Термомассовый расходомер MULTI-TRAK 670S - инструмент для измерения массового расхода в больших воздухоотводах или комплектах труб с нестандартным профилем скоростей, высокими требованиями к диапазону изменений, потоками неочищенного газа, широкими температурными диапазонами, быстрой скоростью и температурными изменениями. Multi-Trak TM динамически компенсирует все изменения в профиле потока, используя до четырех независимых точек замера массового расхода для измерения текущей средней скорости расхода газа.
Multi-Trak TM обычно используется при нефтехимической переработке, при генерации электроэнергии, получаемой на углесжигающих электростанциях, при производстве стали, а также во многих других промышленных процессах, перед которыми стоит задача правильного и повторяемого измерения расхода газа в очень больших трубах или воздухоотводах.
Интерфейс «пользователь-машина» на базе микропроцессора контролирует все системы модели 670S. Интерфейс «пользователь-машина» используется для сбора, визуализации и хранения данных по расходу, а также для установки отдельных точек измерения, позволяя, таким образом, с легкостью настраивать систему в полевых условиях. Интегрирует функции измерения расхода, настройки диапазона расхода, валидации и диагностики в полевых условиях, а также отображает массовый расход и суммарный расход, а также другие параметры настройки.
Инновационный и удобный в использовании интерфейс "пользователь-машина" предоставляет преимущество по сравнению со стандартными коллекторными коробками, позволяя пользователям:
|
Точность скорости в точке: |
± 1,0% от показ + 0,5% от полн шкалы |
|
Воспроизводимость: |
± 0,2% от полн шкалы |
|
Газы: |
Практически все газы, совместимые с нерж. сталью 316L, гасталлой – по запросу для коррозионных газов |
|
Давление: Компресс. соед 1” 150lb фланцы Врезка низкого давления Врезка высокого давления |
34 бар(изб) 12,8 бар(изб) 10 бар(изб) 70 бар(изб) |
|
Перепад давления: |
Пренебрежимо мало для труб D >3” |
|
Температура газа и окруж среды: опция: |
- 40°С…+177°С зависит от газа - 40°C…+50°С до 400°С для воздуха, по запросу для др. газов |
|
Время отклика: |
1с до 63% от максимальной скорости |
|
Чувствительность к температуре: |
0,04% от показаний 1°С в пределах ± 25°С от заданной 0,06% от показаний 1°С в пределах от ± 25°С до 50С от заданной |
|
Чувствительность к давлению: |
0,02% на 1 psi воздух, по запросу на другие газы |
|
Герметичность: |
5х10-9 см3/сек по гелию макс |
|
Питание, потр. ток:
Замечание для многосенсорного: |
18…30В пост тока (регулируемое) 825мА на датчик HMI включает питание датчиков питание только пост. ток DC |
|
Вых. сигнал: |
Лин 4…20мА, пропорц усредненному по сенсорам сигналу |
|
Корпус: |
Ex-proof IP66 для взрывоопасных зон или NEMA 4X(IP65) Оба с покрытием из порошкового алюминия |
|
Материал: |
316 нерж сталь |
|
Электрические соединения: |
Два ¾” NPT: для взрывоопасных зон IP66 Один 1/2”: NPT NEMA 4X(IP65) |
|
Монтаж: |
ANSI 1” фланцы ¾” труб компресс. cоедин.с1” наружн резьбой NPT Врезка без остановки процесса |
|
Сертификаты: |
CE (все корпуса) CSA Explosion proof Class I, Division I, Groups B,C,D ATEX(II 2 CD Ex d IICT6…T2; IP66 T20…280°C) FM (Explosion proof Class I, Division I, Groups B,C,D; пыле- искрозащита Class II,III Division I Groups E,F,G) IP65 NEMA 4X T6 -40°C…+70°C окруж. среды ГОСТ R/RTN (1ExdllCT6…T2) |
|
HMI настройки: Единицы измерения Плотность Усреднение Выход Диам трубы Сигнализация |
Устанавливает един. измер. усредненного расхода Уст-т плотность газа Уст-т вес коэфф. каждого датчика при усредн. Уст-т выход 4-20мА рез-т усреднения во всем сенсорам Уст-т внутр диаметр ID трубопровода Уст-т нижн или верхн. Предел сигнализации для каждого расходомера (исключается из усреднения при превышении) |
|
Дополнительно: |
Установка К-фактора, полн.шкалы пользователя, К-фактор для каждого сенсора, показывает настройки |
|

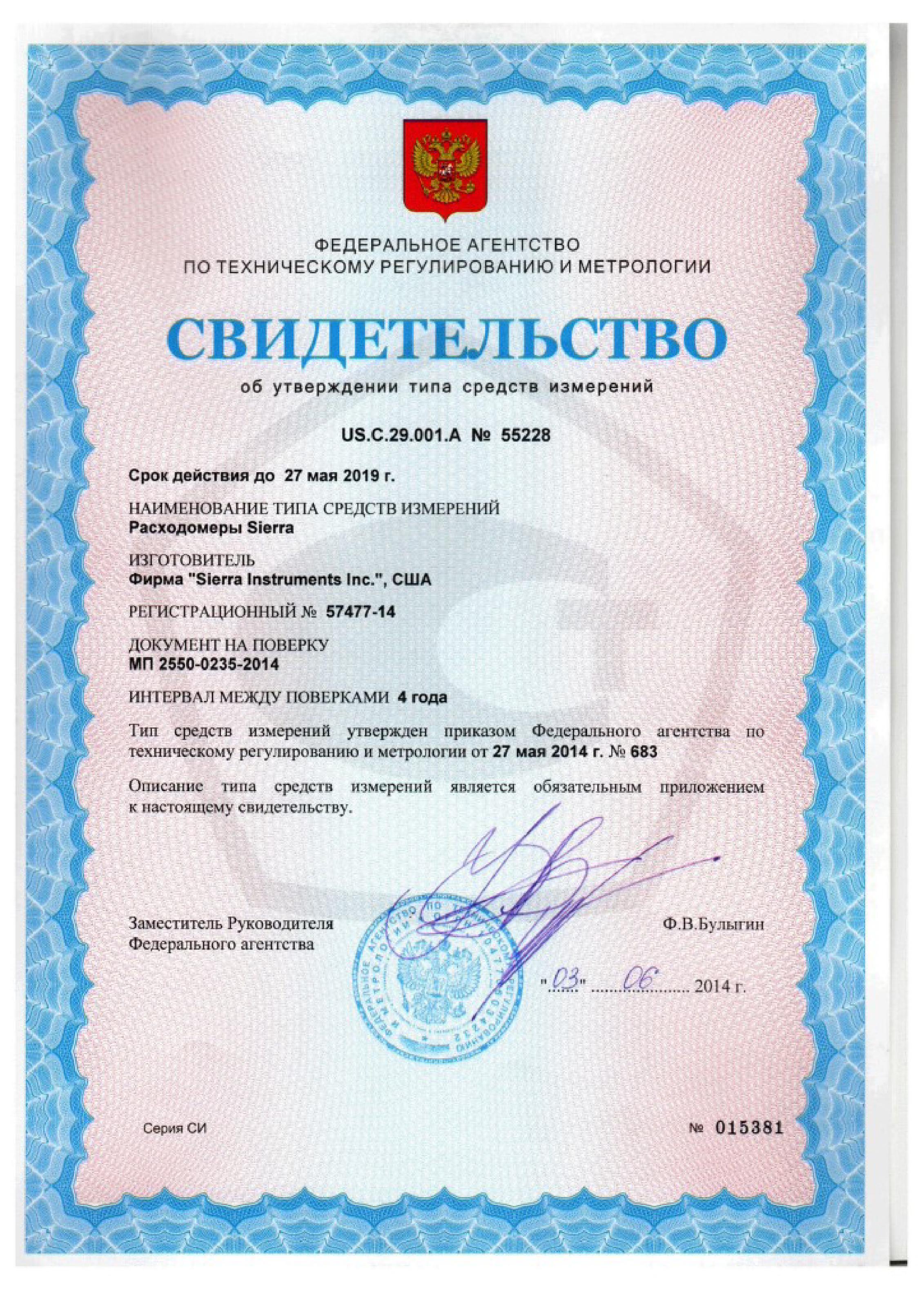

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
