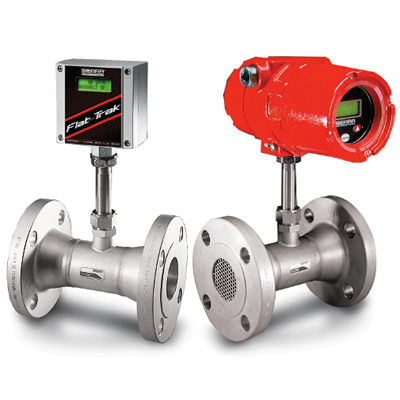

Термомассовый расходомер FLAT-TRAK 780S

Обтекаемое тело расходомера Flat-TrakTM 780S исключает нарушения профиля скорости, образование воронок и стратификацию температуры в потоке газа, а также позволяет снижать количество входящего потока, требуемого для правильных измерений.

Универсальный преобразователь на базе микропроцессора интегрирует функции измерения расхода, настройки диапазона расхода, валидации и диагностики расходомера с датчиком в зонде или в блоке управления. Массовый расход и суммарный расход, а также другие параметры конфигурации отображаются на опциональном ЖКдисплее расходомера размером 2х12.

Программируемый преобразователь легко настраивается при помощи коммуникационного порта RS-232 или программного обеспечения Smart Interface TM компании Sierra, или же посредством дисплея и магнитных переключателей на панели устройства.

Отличительные особенности:

• Прямой контроль расхода избавляет от необходимости разделять входные данные по температуре и давлению
• Встроенный стабилизатор потока исключает нарушения профиля скорости, вызванные нарушениями входящего потока
• Правильность ±1% от ВПИ + 0,5% от ВПИ
• Запатентованная технология Dry-Sense TM не допускает дрейфа датчика
• Современная калибровочная установка обеспечивает высокоточную калибровку, которая соответствует цели применения
• Валидация блока управления расходомера в полевых условиях и сопротивление датчика обеспечивают надлежащую работу расходомера
• Измерение изменений расхода осуществляется в течение 1 с
• Сертификаты FM, CSA, PED и ATEX для работы в зонах повышенного риска
• Стандарт качества СЕ
• Имеются многоточечные опции
• Интегрированная опция самоочищающейся продувки
• Опциональный протокол MODBUS, Foundation Fieldbus и Profibus PA

Технические характеристики расходомера FLAT-TRAK 780S:

Тип расходомера: термомассовый
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Взрывобезопасность: да
Измеряемая среда: газ
Мин. диаметр трубы, мм: 6
Макс. диаметр трубы, мм: 200
Погрешность измерения (пар,газ), %: 1
Макс.давление среды (абс.), Бар: 34,5
Мин. температура измеряемой среды,°С: -40
Макс. температура измеряемой среды, °С: 120
Измеряемый расход газа/пара(мин значение), нм3/ч: 1.4
Измеряемый расход газа/пара(макс значение), нм3/ч: 136038
Скорость измеряемого потока газа/пара(мин), м/с: 1
Скорость измеряемого потока газа/пара(макс), м/с: 100
Динамический диапазон измерений, Макс./Мин.: 100
Направление изменения расхода: прямое
Измеряемые характеристики: массовый расход / температура
Количество измерительных каналов: 1
Степень защиты блока электроники: IP65 / IP66
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 50
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: на трубу / на зонд
Индикация: цифробуквенный ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3.7
Рабочие выходы: токовый / потенциальный / HART / тревожный
Интерфейсы: DeviceNet
Габаритные размеры блока электроники ШхВхГ, см: 200-540 х 100-115 х 165-620
