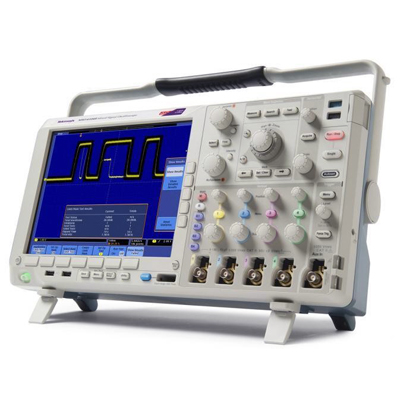

Осциллограф смешанных сигналов MSO4102B-L

Осциллограф смешанных сигналов MSO4102B-L

  • Осциллограф смешанных сигналов MSO4102B-L

    /images/all/3/9949/big/img_5.jpg

    jijijij

    Осциллограф смешанных сигналов MSO4102B-L

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tektronix


Страна производитель: США США

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф смешанных сигналов MSO4102B-L



С помощью цифрового осциллографа смешанных сигналов MSO4102B-L можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов.

Цифровой осциллограф MSO4102B-L обеспечивает длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.



Отличительные особенности:



  • Панель управления Wave Inspector® облегчает навигацию
  • 41 вид автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
  • Проектирование и анализ устройств со смешанными сигналами (серия MSO)



  • Автоматический запуск, декодирование и поиск для сигналов параллельных шин
  • Независимая настройка порогов для каждого канала
  • Многоканальный запуск по времени установки и удержания
  • Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени для цифровых каналов 60,6 пс



  • Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска, декодирования и поиска для последовательных шин I²C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I²S/LJ/RJ/TDM
  • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
  • Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
  • Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
  • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подклю- чение USB клавиатуры
  • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
  • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор



Технические характеристики осциллографа смешанных сигналов MSO4102B-L:



Число аналоговых каналов 2
Полоса пропускания 1 ГГц
Время нарастания 350 пс
Частота дискретизации (1 канал) 5 Гвыб./с
Частота дискретизации (2 канала) 2,5 Гвыб./с
Частота дискретизации (4 канала) -
Длина записи (1 канал) 5 млн. точек
Длина записи (2 канала) 5 млн. точек
Длина записи (4 канала) -
Продолжительность захвата с макс. частотой дискретизации 1 мс
Число цифровых каналов 16
Характеристики дисплея
Тип дисплея Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм)
Разрешение 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
Интерполяция Sin(x)/x
Представление сигналов Векторы, точки, переменное послесвечение, бесконечное послесвечение
Координатная сетка Полная, сетка, перекрестие, рамка, IRE и мВ
Формат YT и одновременно XY/YT
Максимальная скорость захвата > 50 000 осциллограмм в секунду
Источник питания
Напряжение от 100 до 240 В ±10 %
Частота от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %)
400 Гц ±10% (115 В ±13 %)
Потребляемая мощность Не более 225 Вт
Габариты и масса
Высота 229 мм
Ширина 439 мм
Глубина 147 мм
Масса нетто 5 кг
Масса брутто 10,7 кг
Конфигурация для установки в стойку 5U
Зазор для охлаждения 51 мм с левой и с задней стороны прибора
Условия окружающей среды
Температура рабочая от 0 до +50 °C
Температура при хранении от -20 до +60 °C
Относительная влажность рабочая от 10 до 60 % при температуре от +40 до +50 °C
от 10 до 90 % при температуре от 0 до +40 °C
Относительная влажность при хранении от 5 до 60 % при температуре от +40 до +60 °C
от 5 до 90 % при температуре от 0 до +40 °C
Высота над уровнем моря рабочая 3000 м
Высота над уровнем моря при хранении 9144 м
Электромагнитная совместимость Директива совета EC 2004/108/EC
Безопасность UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004
Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001,
МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01



Комплект поставки:



  • Цифровой осциллограф смешанных сигналов MSO4102B-L
  • Кабель питания
  • Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе
  • Компакт-диск с документацией
  • Один пассивный пробник на каждый аналоговый канал
  • Передняя крышка
  • ПО NI LabVIEW SignalExpress™ Tektronix Edition
  • ПО OpenChoice® Desktop
  • Руководство пользователя
  • Сумка с принадлежностями



Дополнительно:



  • Активный несимметричный пробник напряжения TekVPI, 1,5 ГГц
  • Высоковольтный дифференциальный пробник, 100 МГц, ±6 кВ
  • Высоковольтный дифференциальный пробник, 200 МГц, ±1,5 кВ
  • Высоковольтный дифференциальный пробник, 200 МГц, ±750 В
  • Высоковольтный дифференциальный пробник, 50 МГц, 1,3 кВ
  • Высоковольтный пассивный пробник 100Х, 2,5 кВ, 500 МГц
  • Генератор импульсов с компенсацией фазовых сдвигов
  • Дифференциальный пробник напряжения TekVPI, 1 ГГц, входное напряжение ±42 В
  • Дифференциальный пробник напряжения TekVPI, 1,5 ГГц, входное напряжение ±8,5 В
  • Дифференциальный пробник напряжения TekVPI, 500 МГц, входное напряжение ±42 В
  • Жесткий кейс для переноски (требуется ACD4000B)
  • Кабель питания универсальный европейский (220 В, 50 Гц)
  • Комплект для монтажа в стойку
  • Мягкая сумка для переноски
  • Пассивный высоковольтный пробник TekVPI® , 2,5 кВ, 800 МГц, 50Х
  • Пассивный пробник напряжения TekVPI, 1 ГГц, 10Х, входная емкость 3,9 пФ
  • Пассивный пробник напряжения TekVPI® , 500 МГц, 10Х, входная емкость 3,9 пФ
  • Пассивный пробник напряжения TekVPI® , 500 МГц, 2Х, входная емкость 12,7 пФ
  • Переходник GPIB-USB
  • Переходник с TekVPI на TekProbe BNC
  • ПО для отладки ПЛИС Altera
  • ПО для отладки ПЛИС Xilinx
  • Приспособление для компенсации фазовых сдвигов и калибровки пробников
  • Пробник постоянного/переменного тока TekVPI, 120 МГц, 30 А
  • Пробник постоянного/переменного тока TekVPI, 20 МГц, 150 А
  • ПО NI LabVIEW SignalExpress™ Tektronix Edition – полная версия
  • Сервисное руководство (только на английском языке)
