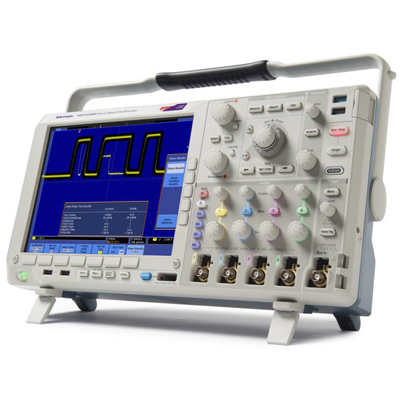

DPO4014B
/images/all/3/9942/big/img_14.jpg

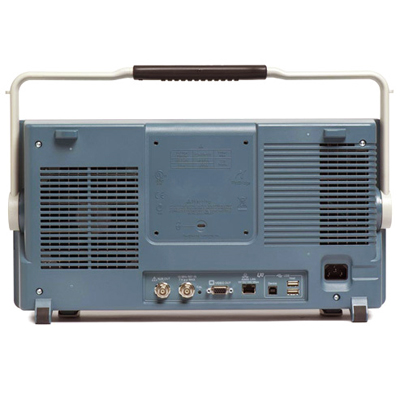

DPO4014B

снят с производства

ПРОИЗВОДИТЕЛЬ:
Tektronix

США

	Гарантия: 1 год
	Внесен в Госреестр СИ.
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Осциллограф смешанных сигналов DPO4014B

С помощью цифрового осциллографа смешанных сигналов DPO4014B можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах.

Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов.

DPO4014B обеспечивает длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.

Отличительные особенности:

Панель управления Wave Inspector® облегчает навигацию
41 вид автоматических измерений, включая быстрое преобразование Фурье
Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска, декодирования и поиска для последовательных шин I²C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I²S/LJ/RJ/TDM
Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор

Технические характеристики осциллографа DPO4014B:

Число аналоговых каналов	4
Полоса пропускания	100 МГц
Время нарастания	3,5 нс
Частота дискретизации (1 канал)	2,5 Гвыб./с
Частота дискретизации (2 канала)	2,5 Гвыб./с
Частота дискретизации (4 канала)	2,5 Гвыб./с
Длина записи (1 канал)	20 млн. точек
Длина записи (2 канала)	20 млн. точек
Длина записи (4 канала)	20 млн. точек
Продолжительность захвата с макс. частотой дискретизации	8 мс
Характеристики дисплея
Тип дисплея	Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм)
Разрешение	1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
Интерполяция	Sin(x)/x
Представление сигналов	Векторы, точки, переменное послесвечение, бесконечное послесвечение
Координатная сетка	Полная, сетка, перекрестие, рамка, IRE и мВ
Формат	YT и одновременно XY/YT
Максимальная скорость захвата	> 50 000 осциллограмм в секунду
Источник питания
Напряжение	от 100 до 240 В ±10 %
Частота	от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %) 400 Гц ±10% (115 В ±13 %)
Потребляемая мощность	Не более 225 Вт
Габариты и масса
Высота	229 мм
Ширина	439 мм
Глубина	147 мм
Масса нетто	5 кг
Масса брутто	10,7 кг
Конфигурация для установки в стойку	5U
Зазор для охлаждения	51 мм с левой и с задней стороны прибора
Условия окружающей среды
Температура рабочая	от 0 до +50 °C
Температура при хранении	от -20 до +60 °C
Относительная влажность рабочая	от 10 до 60 % при температуре от +40 до +50 °C от 10 до 90 % при температуре от 0 до +40 °C
Относительная влажность при хранении	от 5 до 60 % при температуре от +40 до +60 °C от 5 до 90 % при температуре от 0 до +40 °C
Высота над уровнем моря рабочая	3000 м
Высота над уровнем моря при хранении	9144 м
Электромагнитная совместимость	Директива совета EC 2004/108/EC
Безопасность	UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004 Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01

Комплект поставки:

Цифровой осциллограф смешанных сигналов DPO4014B
Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе
Компакт-диск с документацией
Один пассивный пробник на каждый аналоговый канал
Передняя крышка
ПО NI LabVIEW SignalExpress™ Tektronix Edition
ПО OpenChoice® Desktop
Руководство пользователя
Сумка с принадлежностями
Кабель питания
