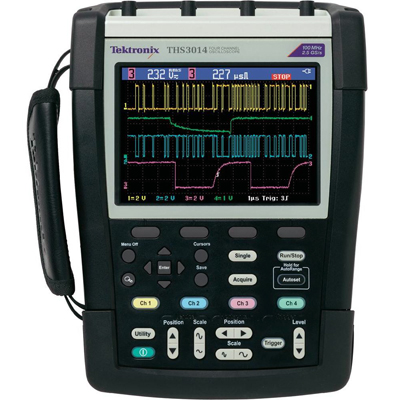

Портативный осциллограф THS3014 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Разработан для специалистов по обслуживанию производства, осциллограф Tektronix серии THS3000 приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
| Параметры вертикальной системы | |
| Количество каналов | 4 изолированных |
| Полоса пропускания | 100 МГц |
| Время нарастания | 3,5 нс |
| Ограничение полосы пропускания | 20 кГц, 20 МГц |
| Связь по входу | AC, DC |
| Входной импеданс | 1 МОм±1%, 14 пФ±2 пФ |
| Коэффициент вертикального отклонения | 2 мВ/дел…100 В/дел |
| Вертикальное разрешение | 8 бит |
| Погрешность усиления постоянного напряжения | ±2,1% |
| Максимальное входное напряжение (1 МОм) | 300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема 300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1) |
| Плавающий потенциал | 1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора |
| Горизонтальная система | |
| Максимальная частота дискретизации | 2,5 Гвыб/с (1,25 Гвыб/с - на канал) |
| Максимальная глубина записи | 10 К ; 30 К в режиме самописца ( 4 мс …2 мин/с) |
| Коэффициент развертки | 5 нс/дел….4 с/дел |
| Погрешность горизонтальной развертки | ±100 ppm + 0.04 дел |
| Система синхронизации | |
| Источник запуска | каналы 1,2,3,4 |
| Режимы запуска | авто, нормальный, одиночный |
| Тип связи | DC, ФВЧ, шумоподавление |
| Уровень запуска | ± 4 деления |
| Тип запуска | по фронту: нарастание, спад по длительности: от 50 нс по событию: от 2 до 99 по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов с прогрессивной разверткой: 14 кГц…65 кГц |
| Режимы сбора данных | |
| Обычный режим | сэмплирование |
| Пиковый детектор | 8 нс на развертках 5 мкс/дел…120 с/дел |
| Усреднение | 2, 4, 8, 64 выборки |
| Самописец | на развертках медленнее или равной 4 мс/дел |
| Регистратор данных | 100 кадров во внутреннюю память или USB |
| Сравнение с опорными осциллограммами | 4 |
| Измерения | |
| Курсорные измерения | время, частота (1/T), Вольт, Ватт, время нарастания/спада |
| Автоматические измерения | 21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω |
| TrendPlot™ запись и графическое отображение | 4 автоматических измерения. |
| Математические операции | |
| Сложение, вычитание, умножение, БПФ | |
| БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское. | |
| Шкала - линейная, логарифмическая | |
| Дисплей | |
| Тип | ЖК, цветной |
| Размер | 6 дюймов (15,3 см) |
| Разрешение | 320х240 |
| Формат | YT или XY |
| Сохранение | |
| 4 опорные осциллограммы | |
| 30 осциллограмм во внутреннюю память | |
| 10 записей во внутреннюю память со 100 кадрами воспроизведения | |
| запись в режиме самописца и TrendPlot™ | |
| 9 BMP изображений во внутреннюю память, 256 BMP изображений на USB носитель |
|
| Входы/выходы | |
| USB-host | |
| USB-device | |
| Компенсация пробников амплитуда 1, 225 Вп-п/частота 500 Гц |
|
| Питание | |
| Батарея Li-Ion | 10,8 В; перезаряжаемая |
| Время работы от батареи | 7 часов |
| Время заряда батареи | 5 часов |
| Питание сети | напряжение 100 В…240 В AC±10% частота 50 Гц…60 Гц |
| Массо-габаритные характеристики | |
| Размеры | 265 х 190 х 70 мм |
| Вес | 2,2 кг (с батареей) |
|
