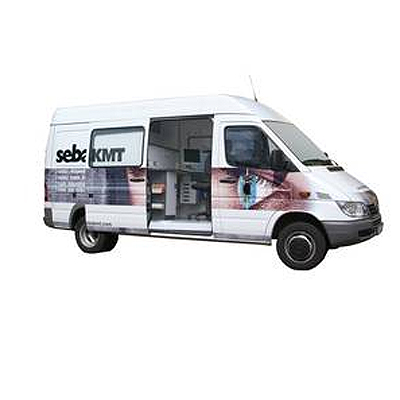

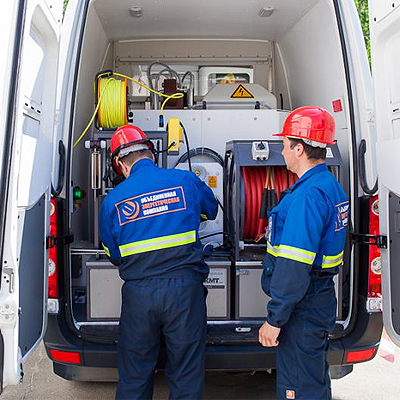

Электротехническая лаборатория Centrix
Тип оборудования: автолаборатория, передвижная лаборатория
Производитель автолабораторий: Seba KMT, Германия (Россия)
Описание: Электротехническая лаборатория на базе автомобиля для испытаний кабелей
Гарантия на автолабораторию Seba Centrix : 12 месяцев.
Данная электрическая передвижная лаборатория включает в мебя систему для монтажа в автомобиль Centrix, которая была разработана в соответствии с пожеланиями заказчиков. В рабочую концепцию автолаборатории Centrix включены опыт ежедневной работы и пожелания многих пользователей.
Электротехническая лаборатория Centrix обладает следующими особенностями:
Все стандартные методы запускаются при помощи одной кнопки. Пользователь может полностью сконцентрироваться на своей задаче по поиску повреждения.
Преимущества передвижной лаборатории Centrix:
Концепция управления

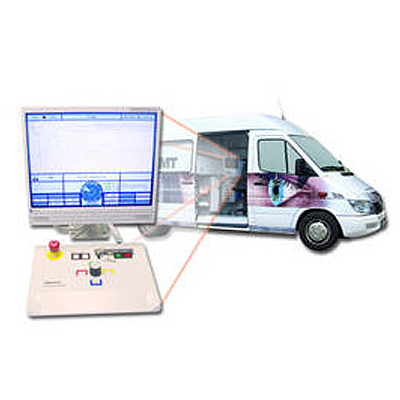

Управление системой для поиска повреждений Centrix состоит из большого монитора и произвольно располагаемой панели управления. Этот блок содержит центральный элемент управления системой - Jogdial (шкала). Операционная система отличается высокой стабильностью. Она позволяет автоматически сохранять в памяти результаты всех измерений. Оценка и передача данных может быть очень гибкой. Jogdial служит для управления всеми функциями системы.
Кроме того, через Jogdial имеется прямой доступ к Online - руководству для пользователей, архиву измерений, выбору фазы и к быстрому меню. Шаги по управлению в процессе работы предварительно выбираются системой Centrix. Поэтому следующий шаг в большинстве случаев осуществляется путем простого подтверждения - очень просто!
Автоматические процессы измерения
При использовании методов рефлектометрии автоматические функции определяют конец кабеля и устанавливают оптимальные параметры для диапазона измерения и метода. Место повреждения определяется автоматически и при всех методах предварительной локализации сразу же обозначается маркером. Благодаря последовательному развитию высоковольтных методов предварительной локализации и высокому уровню систем программного обеспечения достигаются отличные результаты даже для трудных в поиске повреждений. Функция «История» автоматически сохраняет в памяти результаты всех измерений, так что больше не теряется ни одно измерение. Через семь дней измерения помещаются в перечень по дням. При помощи Jogdial можно наряду с обычным управлением выбирать и боковые меню, посредством которых можно очень удобно перейти к „Выбору фазы", „Истории", режимам работы „Быстрый выбор" как меню отмены и „Помощь" с руководством.
Испытание
Все кабели среднего напряжения можно испытывать благодаря прямоугольной косинусоидальной форме напряжения (54 кВ 0,1 Гц СНЧ). Испытания постоянным током возможны до макс. напряжения 80 кВ. Испытательные токи до 600 мА могут прожигать кабель даже без внешних приборов прожига. Интегрированное измерение изоляции и испытание оболочки могут использоваться для всех необходимых работ по техническому обслуживанию кабелей и принадлежностей.
0,1 Гц прямоугольная косинусоидальная форма напряжения
Предварительная локализация
Дополнительно к методам развязки по току и колебательных волн Decay (ICE) в Centrix интегрированы все прочие методы отражения электрической дуги. Кроме того, в Centrix представлен метод ARM в новой версии, которая оптимизирована для более коротких расстояний. Для более протяженных расстояний альтернативно в виде опции можно получить ARM* Plus (до 32 кВ) и Decay Plus (до 80 кВ). В Centrix имеется также метод зажигания электрической дуги, при помощи которого при прожиге в месте повреждения можно наблюдать за электрической дугой, используя рефлектометрию. Благодаря этому можно контролировать процесс прожига и автоматически получить результат предварительной локализации. Для этого в Centrix и имеются 6 самых эффективных методов предварительной локализации.
Одним из самых прогрессивных методов поиска повреждений является ARM Plus метод двойного импульса, специально для высоких уровней напряжения. Сначала происходит разряд из импульсного генератора или при помощи постоянного напряжения, чтобы пробить место повреждения.
Во время второго шага при помощи второго разряда из 4 кВ- импульсного модуля автоматически удлиняется время электрической дуги, возникающей при пробое, и измеряется соответствующим методом предварительной локализации. Результат - идеальные картинки с дефектом.
IFL- режим работы
Для заплывающих повреждений в Centrix имеется IFL-режим, с помощью которого можно значительно сэкономить время, работая на разветвленных низковольтных сетях. При помощи огибающей характеристики при коротких замыканиях четко представлены изменения, которые обычно бывают видны в виде незначительных отражений. Поэтому необязательно знать точное время появления изменения, так как оно бывает видно сразу и еще долго остается видимым. Это позволяет просто проконтролировать точное местоположение и ответвление в разветвленной низковольтной сети.
Точная локализация
При сравнительно небольшом весе Centrix может вырабатывать высокую импульсную мощность при ступенчатом напряжении от 2 до 32 кВ благодаря мощным импульсным модулям на 1280/1750 или 2560 Дж. Благодаря этому точная локализация акустическим методом в сочетании с Digiphone становится простой и надежной.
Четыре тактовых ступени напряжения от 5 до 20 кВ позволяют испытывать оболочку, а при использовании метода шагового напряжения и поиск повреждений оболочки.
Технологии точной локализации объединяются в единое целое мощным интегрированным генератором звуковой частоты 200 Вт. Он поддерживает как запатентованный метод SignalSelect, так и прямой емкостный метод шагового напряжения с переменным напряжением.
Эти системные опции дополняются решениями, которые мы приспосабливаем для лаборатории Centrix в зависимости от потребностей заказчиков.
Измерение cопротивления изоляции | ||
500 В и 1000 В | Интегрированное автоматическое или ручное измерение изоляции, сопротивления и емкости, измерение тренда (DAR и PI) сопротивлений до 10 мин., автоматическое сохранение результатов, сравнение измерений |
|
L-L и L-N, 6 измерений для сопротивлений L-L, 3 измерения емкости кабеля | ||
Riso: 1 Ω ... 2 GΩ Riso:1 kΩ...2GΩ С : 0,0 мкФ ... 19,9 мкФ | ||
Низкое напряжение | R:0,1 Ω... 1 kΩ | |
Высоковольтные испытания | ||
Постоянным напряжением | 0 ... 8 кВ, IN 195 мА, Iмакс 515 ±20 мА | >8 ... 40 кВ, IN 20 мА, Iмакс 260 ±20 мА |
Автоматическое отключение при пробое | >8 ... 80 кВ, IN 13,5 мА, Iмакс 155 ±20 мА | |
Испытание напряжением сверхнизкой частоты |
| СНЧ 40 или 54 кВ 0,1 Гц напряжением косинусно-прямоугольной формы, макс. емкость кабеля 5 мкФ@54 кВ, 8 мкФ@36 кВ, 21 мкФ@18 кВ |
СНЧ sin 36 кВэфф, макс. емкость кабеля 5 мкФ@36 кВ/0,01 Гц, 1 мкФ@36 кВ/ 0,1 Гц | ||
Диагностика |
| tan δ @ СНЧ sin |
Измерение частичных разрядов затухающим напряжением с частотой близкой к частоте сети | ||
Испытание оболочки | 0...5 кВ / 0...10 кВ / 0...15 кВ 0...20 кВ, Iмакс 515±20 мА |
|
Предварительная локализация повреждений | ||
Измерение отражения встроенным рефлектометром | Методы измерения: прямой, сравнительный, дифференциальный, метод среднего значения, локализация заплывающих повреждений IFL, одновременная индикация до 6 измерений или содержимого ЗУ в выбранном цвете. Автоматическая или ручная установка усиления, расстояния и ширины импульса. |
|
Частота измерения | 1 MГц до 100 MГц | |
Ширина импульса | 0,05/0,1 /0,2/0,5/1 /2/5 мкс | |
Диапазон измерений | 80 м ... 160 км при v/2 = 80 м/мкс | |
Амплитуда импульса | макс. 60 В /1,5 кВ для высоковольтных методов ARM Plus и Decay Plus | |
V/2 | 10 ... 150 м/мкс, основание или NVP | |
Динамический диапазон | 84 dB | |
Компенсация | 25 Ω... 1,6 kΩ | |
Погрешность | 0,2 % от диапазона измерений | |
Разрешение | 0,1 м в небольших диапазонах | |
Интерфейс | RS 232, USB, принтер и интерфейс для передачи данных | |
Индикация | 1024 x 768 VGA, 17" цветной TFT монитор | |
Сохранение результатов и протоколирование | Автоматическое сохранение всех измерений. Распечатка протокола, также в формате PDF или в ПО Winkis | |
Высоковольтная предварительная локализация повреждений | ||
ARM |
| 0...4/8/16/32 кВ |
ARM Plus | 0...4/8/16/32 кВ | |
Decay | 0 ... 40/ 80 кВ (макс. DC-напряжение) | |
Decay Plus | 0 ... 40/ 80 кВ (макс. DC-напряжение) | |
Развязка по току 1 фазная | 0...4/8/16/32 кВ | |
Развязка по току 3 фазная | 0...4/8/16/32 кВ | |
LV ARM-прожиг | 0...4/8кВ, Iмакс515±20мА | |
ARM-прожиг | Режим зажигания DC до 20 кВ | |
Прожиг |
|
|
Постоянным напряжением | 0... 8кВ, Iмакс515±20мА | >8 ... 40 кВ, IN 20 мА, Iмакс 260 ±20 мА |
>8 ... 80 кВ, IN 13,5 мА, Iмакс 155 ±20 мА | ||
0 ... 20 кВ, с автоматической сменой ступеней прожига до 40A DC. | ||
Переменным напряжением |
| АС прожиг 0 ... 600 В, макс. 70 Aэфф |
Точная локализация повреждений |
|
|
Акустический метод с использованием импульсных модулей |
| 0... 4/0 ...8кВ, 1200 Дж |
|
| 0... 4/0 ...8кВ, 1750 Дж |
|
| 0... 4/0 ...8кВ, 2400 Дж |
|
| 0... 16/0... 32кВ, 1280 Дж |
|
| 0... 16/0... 32кВ, 1750 Дж |
|
| 0... 16/0... 32кВ, 2560 Дж |
|
| 0 ... 2 кВ, 1200 Дж |
Последовательность импульсов | 3...30С |
|
Приемник ударных импульсов |
| Digiphone+ |
Точная локализация повреждений оболочки | 0...5/10/15/20 кВ Iмакс 515 мA±20мА | Зонд шагового напряжения ESG 80 |
Подача импульсов | 1:3/1:6/1:12 | |
Звуковая частота | ||
Выходная мощность |
| 200 Вт |
Частоты | 491 Гц, 982 Гц, 8,44 кГц, также одновременно SignalSelect, Supermaximum | |
Полное сопротивление | 0,5 Ω ... 1 kΩ с автоматическим согласованием импеданса | |
Точная локализация повреждений оболочки звуковой частотой АС | Зонд шагового напряжения с емкостными и гальваническими контактами | |

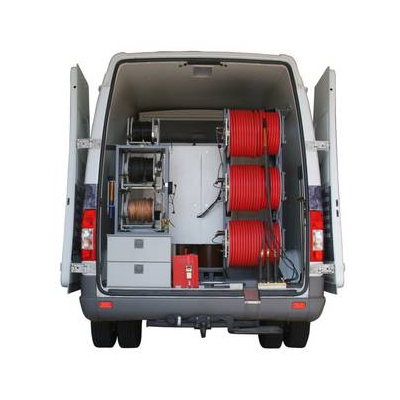

Низковольная техника подключения | ||
3x1 фазы |
| ECONOMY: 50 м (ручной привод) |
COMFORT: 50 м (моторный привод) | ||
PRO: 50 м (моторный привод с контактным кольцом) | ||
1x3 фазы |
| Multi: 50 м (трехфазный кабельный барабан с моторным приводом) |
Низковольная техника подключения | ||
| Контроль потенциала земли 10 м (кабельный барабан с ручным приводом ) | ECONOMY: Сетевой кабель 50 м (каб. барабан с натяжной лентой), кабель заземления 50 м (каб. барабан с ручным приводом) |
Интегрированная система безопасности с FU/EP. Разделительный трансформатор | COMFORT: Сетевой кабель 50 м (каб. барабан с натяжной лентой), кабель заземления 50 м (каб. барабан с натяжной лентой) | |
Контроль за: потенциалом шасси/земля, быстрым ростом потенциала, шлейфом защитная земля/вспом. земля шлейфом рабочая земля/вспом. земля | PRO: Сетевой кабель 50 м (каб. барабан с моторным приводом и контактным кольцом), кабель заземления 50 м (каб. барабан с моторным приводом) | |
Подключение Teleflex |
| 3 фазный коаксиальный кабель, 50 м (кабельный барабан с ручным, моторным приводом или натяжной лентой) |
Барабан с кабелем безопасности |
| Барабан с кабелем безопасности 50 м (ручной, моторный привод или натяжная лента) с кнопкой аварийного отключения, ключом и ламповым индикатором режима работы |
Условия эксплуатации | ||
Рабочая температура | ВВ блок: -25 °C ... +55 °C |
|
Блок управления: -5°C...+55°C | ||
Температура хранения | -25 °C ...+70°C | |
Вес | ||
| В зависимости от комплектации 900... 1300 кг |
|
Питание | ||
Сетевое напряжение | 230 В, 50 Гц (16 A подключение) | 120 В, 60 Гц |
Работа от генератора от автомобильного двигателя | ||
Питание от батарей: до 4 часов работы | ||
Потребляемая мощность | Разделительный трансформатор макс. 3,6 кВA | Разделительный трансформатор 5 кВA с разъемом CEE для доп. подключений, например: ARM-прожиг, кондиционер и т.д. |
* Технические характеристики и комплект поставки автолаборатории могут быть изменены производителем без предварительного уведомления.
