Кабелетрассоискатель Атлет ТЭК-500А

  • Кабелетрассоискатель Атлет ТЭК-500А

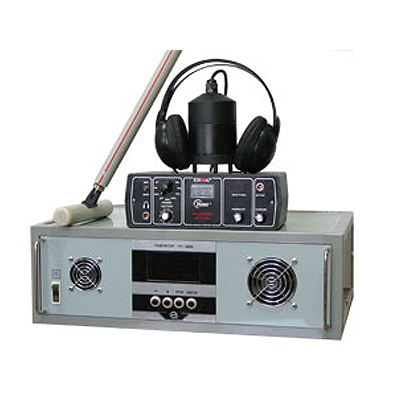

    /images/all/3/946/big/img_5.jpg

    jijijij

    Кабелетрассоискатель Атлет ТЭК-500А

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 183.89KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: кабелеискатель, трассоискатель, кабелетрассоискатель, трассокабелеискатель, трассопоисковый комплект

Производитель трассоискателей: Россия

Серия: Атлет ТЭК

Модель: Атлет ТЭК-500А

Описание: прибор для поиска кабелей, коммуникаций и трубопроводов, а также контроля изоляции

Гарантия на кабелетрассоискатель Атлет ТЭК-500А: 12 месяцев.

Назначение прибора:

Комплект трассопоисковый "Атлет ТЭК-500 А" предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабели, трубопроводы) на глубине до 6м и удалении более 5км от места подключения генератора, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки; мест разгерметизации трубопроводов.

Области применения:

  • Коммунальное хозяйство,
  • Электроэнергетика,
  • Теплоэнергетика,
  • Другие отрасли.

Кабелетрассоискатель Атлет ТЭК-500А обладает следующими отличительными особенностями:

  • Широкий диапазон рабочих частот;
  • Большая мощность отдачи в согласованную нагрузку генератором - не менее500 Вт;
  • Малая потребляемая мощность от сети переменного тока - не более800 Вт;
  • Встроенный "мультиметр выхода" показывает напряжение,ток, сопротивление и мощность в нагрузке;
  • Многофункциональность: возможность работы без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции.

Технические характеристики трассоискателя Атлет ТЭК-500А:

Приёмник«АП-010М»

Режимы работы

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»

Общий коэффициент усиления прибора

Не менее 35 дБ

Полоса пропускания (режим «ШП»)

Не более 50 - 1200 Гц

Индикация принимаемого сигнала

Звуковая, на головные телефоны

Напряжение питания

9+1-2,5 В

Индикация разряда батареи

Звуковая, на встроенный излучатель; визуальная, на стрелочный индикатор

Тип элементов питания

6×1,5 тип «С»

Габаритные размеры приемника

250×90×147 мм

Вес приемника

1,5 кг

Генератор«ГП 500»

Мощность, отдаваемая генератором в согласованную нагрузку

Не менее 500 Вт

Диапазон согласованной нагрузки

0,35...362 Ом

Частота излучения

- режим 1

8928±1 Гц

- режим 2

1024±1 Гц

- режим 3

525±1 Гц

Количество диапазонов согласования

10

Кратность нагрузки в пределах одного диапазона согласования

2

Напряжение питания от сети переменного тока частотой 50 Гц

187...242 В

Потребляемая мощность от сети переменного тока

Не более 800 Вт

Режим работы генератора

Непрерывный или импульсный

Напряжение пробоя изоляции входных и выходных цепей относительно корпуса

Не менее 1500 В

Время непрерывной работы

Не ограничено

Габаритные размеры

519×181×470 мм

Масса

Не более 18 кг

Электромагнитный датчик ЭМД-227:

Тип преобразователя

Резонансная ферритовая магнитная антенна

Частота резонанса

8928; 1024; 512

Тип питания

От приемника

Коммутация резонанса

Принудительная, управляется приемником



Комплект поставки Атлет ТЭК-500А:

  • Генератор "ГП 500";
  • Приемник "АП-010М";
  • Акустический датчик АД-200М;
  • Головные телефоны АП010М.02.010
  • Электромагнитный датчик ЭМД-227М;
  • Сумка для приемника;
  • Сумка для батарейного отсека;
  • Сумка для комплекта;
  • Руководство пользователя.

В приемнике предусмотрены следующие режимы работы:

  • «50 Гц» ‑ режим трассоискателя для пассивной (без использования генератора) трассировки кабелей, находящихся под напряжением промышленной частоты (50Гц).
  • «100 Гц» ‑ режим трассоискателя для пассивной (без использования генератора) трассировки кабелей и труб с катодной защитой.
  • «512 Гц» ‑ режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
  • «1024 Гц» ‑ режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
  • «8928 Гц» ‑ режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
  • «ШП» (широкая полоса) ‑ режим трассоискателя, для пассивной трассировки кабелей с катодной защитой, или находящихся под напряжением промышленной частоты 50 Гц; режим трассоискателя для осуществления поиска неисправностей кабеля в максимально широком для этого прибора спектре частот.
  • «ФНЧ» (фильтр низких частот) ‑ режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высокочастотные(в основном мешающие) составляющие, оставляя полезный среднечастотный и низкочастотный сигнал. В данном режиме предусмотрена фильтрация сигнала по десяти частотным интервалам.
  • «ПФ» (полосовой фильтр) ‑ режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высоко- и низкочастотные составляющие, в основном неинформационные, оставляя лишь среднечастотные. В данном режиме работы предусмотрена фильтрация в десяти полосовых частотных диапазонах.
  • «КП» (контроль питания) ‑ при этом режиме на стрелочном индикаторе индуцируются показания разряда элементов питания. Элементы питания разряжены,если стрелка индикатора вышла за пределы красного сектора и полностью разряжены, если стрелка индикатора левее отметки «‑2 дБ» черного сектора индикатора.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
