Трассоискатель Успех АГ-408.10

Трассоискатель Успех АГ-408.10Трассоискатель Успех АГ-408.10Трассоискатель Успех АГ-408.10Трассоискатель Успех АГ-408.10

  • Трассоискатель Успех АГ-408.10

    /images/all/3/950/big/img_5.jpg

    jijijij

    Трассоискатель Успех АГ-408.10

  • Трассоискатель Успех АГ-408.10

    /images/all/3/950/big/img_14.jpg

    Трассоискатель Успех АГ-408.10

    Трассоискатель Успех АГ-408.10

  • Трассоискатель Успех АГ-408.10

    /images/all/3/950/big/img_16.jpg

    1

    Трассоискатель Успех АГ-408.10

  • Трассоискатель Успех АГ-408.10

    /images/all/3/950/big/img_18.jpg

    1

    Трассоискатель Успех АГ-408.10

ЦЕНА: 160 770 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00000076
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.20MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: кабелеискатель, трассоискатель

Производитель трассоискателей: Россия

Серия: Успех АГ

Модель: Успех АГ-408.10

Описание: прибор для поиска кабелей, коммуникаций и трубопроводов

Гарантия на трассоискатель Успех АГ-408.10: 12 месяцев.



Описание Успех АГ-408.10:

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Многофункциональный трассопоисковый приемник со стрелочным индикатором и выводом звука в наушники оператора. Морозоустойчивый и легкий корпус. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).



Назначение прибора:

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.



Особенности приемника АП-010М:

  • Аналоговый трассопоисковый приемник.
  • Стрелочный индикатор уровня сигнала.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
  • Морозоустойчивый, работа при температурах до -30°С.
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).



Особенности генератора АГ-114:

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.



Рекомендуемые области применения Успех АГ-408.10:

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Технические характеристики трассопоискового комплекта «Успех АГ-408.10»:

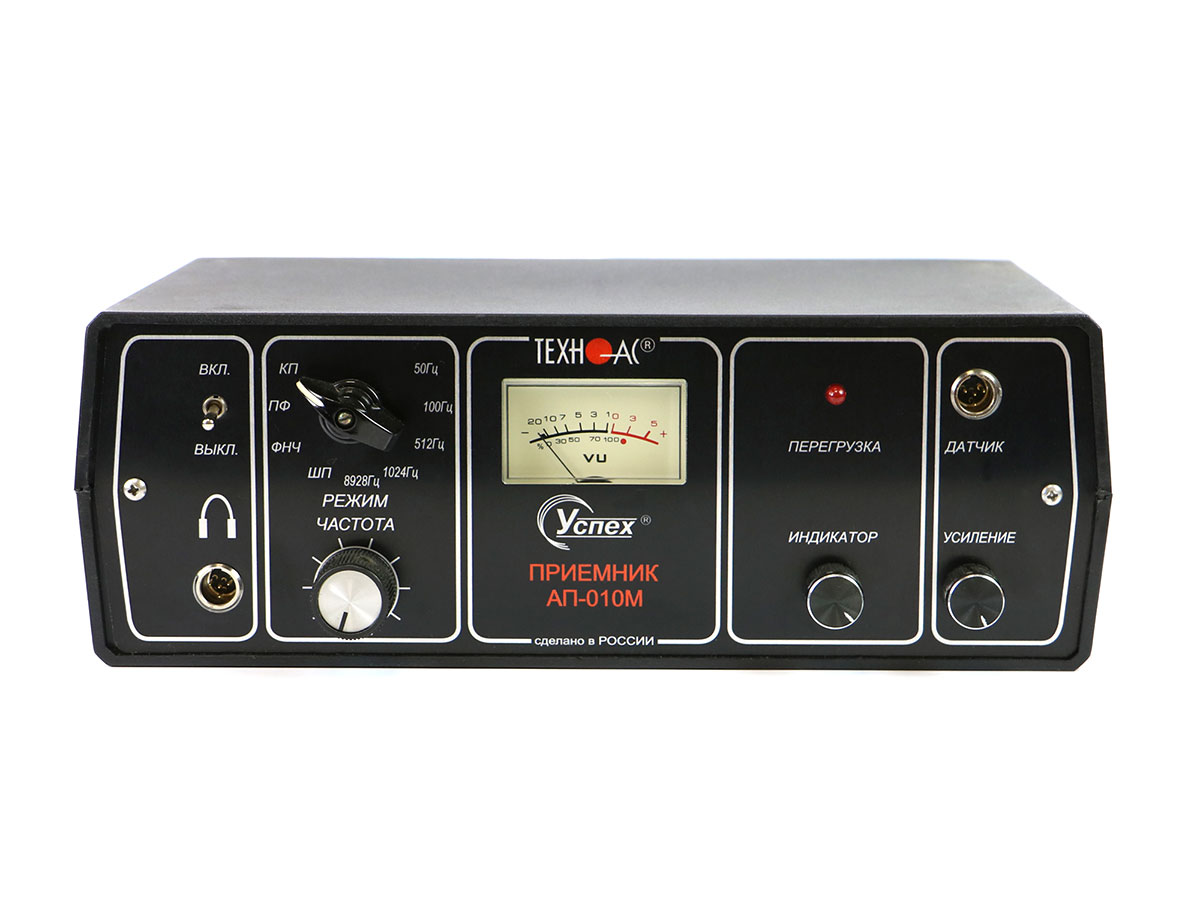

Приемник "АП-010М"



Параметр

Значение

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)

Общий коэффициент усиления по звуковому тракту, дБ

35

Напряжение питания, В
Тип элементов питания

9+1-2,5
6 х 1,5 В (батареи типа “С”)

Мощность, подводимая к головным телефонам, мВт

100

Потребляемая мощность, не более, Вт

0,9

Габаритные размеры прибора, не более, мм

250х90х147

Масса, не более, кг

1,5

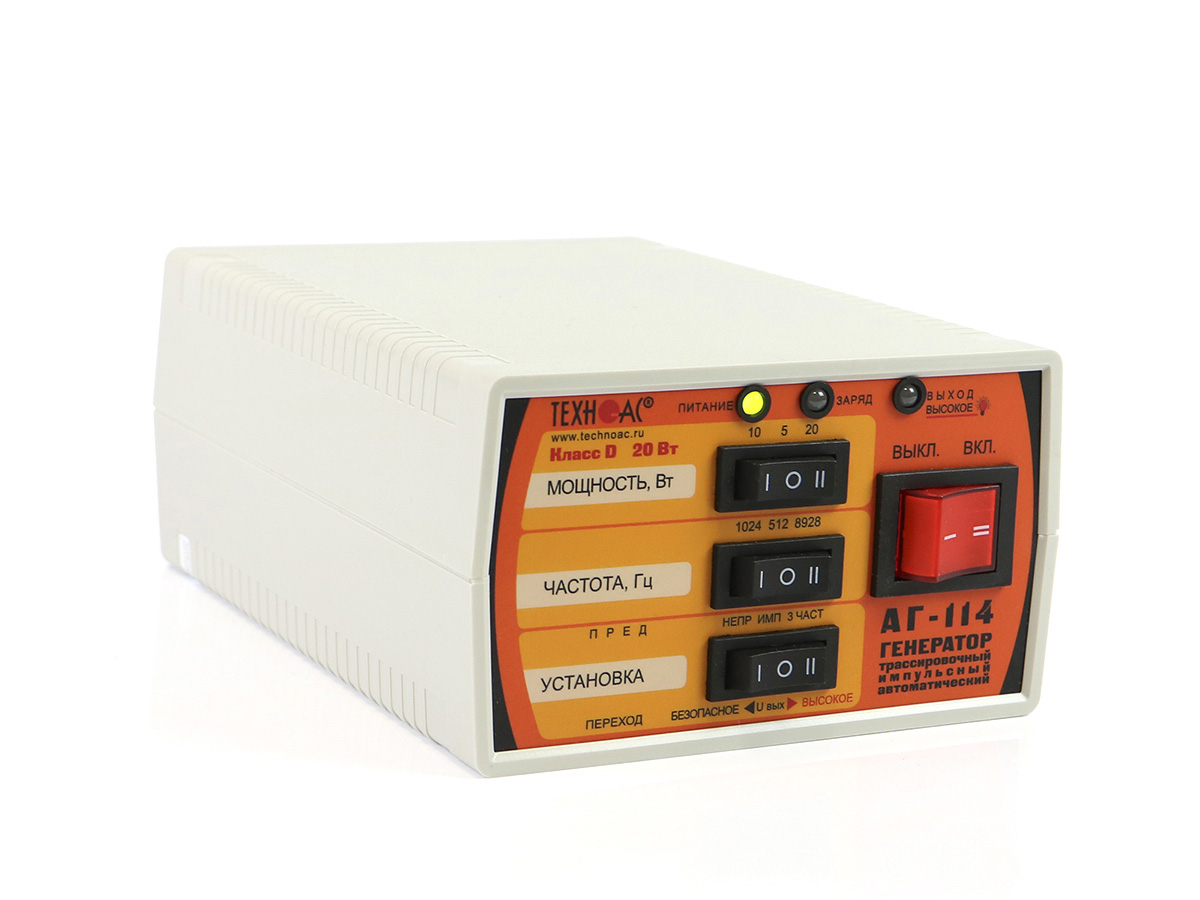

Генератор "АГ-114"



Параметр

Значение

Частоты генерируемого сигнала, Гц

Частота 1

512 ± 0,5

Частота 2

1024 ± 1

Частота 3

8928 ± 8

Режимы генерации

Режим 1

непрерывный

Режим 2

импульсные посылки

Режим 3

импульсный трехчастотный

Длительность импульса, мс

Режим 2, 3

100

Частота следования импульсов, Гц

Режим 2

1

Режим 3

2

Мощность, отдаваемая генератором в нагрузку, Вт

Мощность 1 («5Вт»)

5±1,25

Мощность 2 («10Вт»)

10±2,5

Мощность 3 («20Вт»)

20±5

Допустимое сопротивление нагрузки, Ом

любое

Диапазон сопротивлений согласованной нагрузки, Ом

Мощность 1 («5Вт»)

0,3 … 1000

Мощность 2 («10Вт»)

0,3 … 500

Мощность 3 («20Вт»)

0,3 … 250

Напряжение на выходе, В

Ограниченное по умолчанию

36

Максимальное

72

Согласование с нагрузкой

автомат., 20-ти ступенчатое

Время согласования максимальное,не более, с

12

Допустимое внешнее напряжение питания, В

11...15

Источники питания

Встроенный аккумулятор:
- напряжение, В
- емкость, Ач


12
2,2

Сетевой блок

15В / 4,4 А max

Время зарядки штатного аккумулятора не более, ч

5

Габаритные размеры генератора, не более, мм

190х140х80

Вес генератора в чехле, не более, кг

2,5

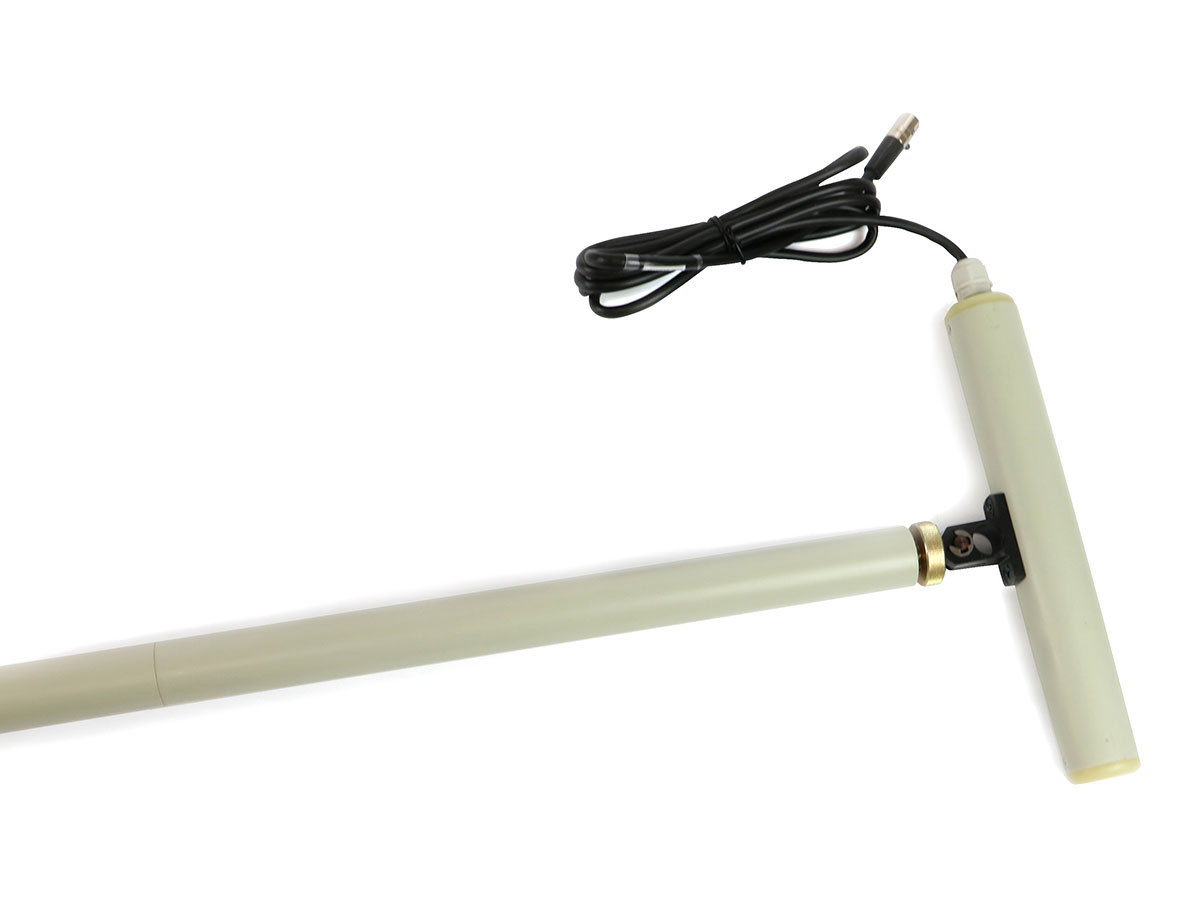

Электромагнитный датчик "ЭМД-227М"



Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928, 1024, 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)





Индуктивная антенна "ИЭМ-301.2"



Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

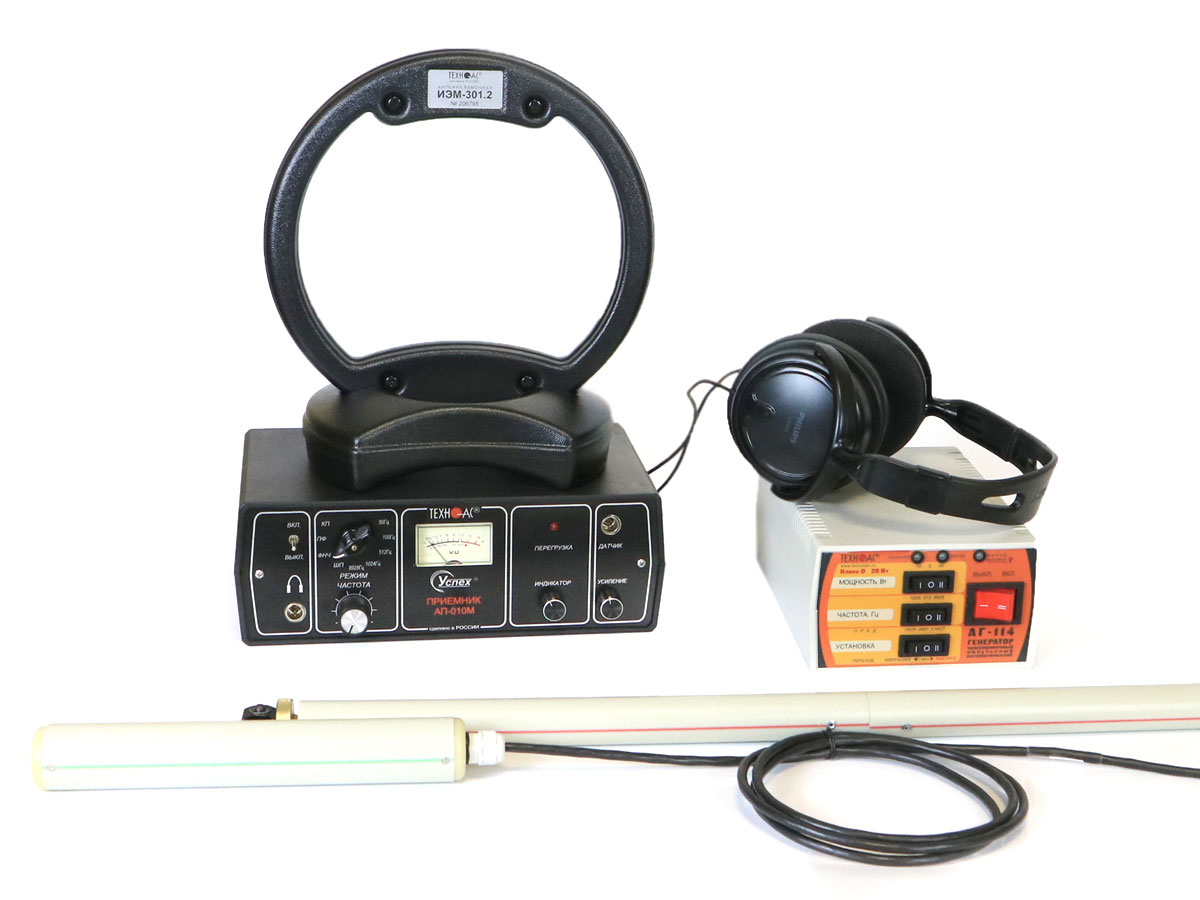

Комплект поставки Успех АГ-408.10:



№

Наименование

Количество

1

Приемник "АП-010М"

1 шт.

2

Электромагнитный датчик "ЭМД-227М"

1 шт.

3

Головные телефоны

1 шт.

4

Генератор "АГ-114"

1 шт.

5

Источник питания
AG114M.02.020

1 шт.

6

Кабель аккумулятора
АГ120.02.050

1 шт.

7

Кабель внешнего аккумулятора
АГ120.02.020

1 шт.

8

Штырь заземления
АГ110.02.004

2 шт.

9

Индукционная антенна "ИЭМ-301.2"

1 шт.

10

Кабель
АГ105.02.020

1 шт.

11

Контакт магнитный
АГ120.02.090

2 шт.

12

Батарейки для приемника

6 шт.

13

Сумка для комплекта
Чехол 53183

1 шт.

14

Сумка для приемника
Чехол 53108

1 шт.

15

Сумка для батарейного отсека
Чехол 53113

1 шт.

16

Сумка для антенны
Чехол 53107

1 шт.

17

Сумка для генератора
Чехол 53163

1 шт.

18

Руководство по эксплуатации. Паспорт

1 шт.
