Артикул: 00-00000092
|
Тип оборудования: Течеискатель акустический, трассоискатель, течетрассопоисковый комплект
Производитель: Россия
Серия:Успех АТП
Модель: Успех-АТП-204
Описание: прибор для обнаружения мест разгерметизации подземных трубопроводов
Течеискатель акустический портативный "Успех АТП-204" предназначен для:
- Обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения, находящихся на глубине до 6 м в канальной и безканальной прокладке.
- Трассировки скрытых коммуникаций (кабельных линий, трубопроводов) в пассивном режиме.
- Обследования зоны земляных работ (перед вскрытием трассы на предмет наличия кабелей, трубопроводов, затрудняющих земляные работы).
Условия эксплуатации течеискателя Успех АТП-204
Устройство и принцип работы течеискателя Успех АТП-204
Течеискатель "Успех АТП-204" комплексный, многофункциональный прибор для трассо- и течепоиска. В приборе функционально объединены два устройства:
- трассоискатель;
- течеискатель.
Трассоискатель состоит из электромагнитного датчика и приемника. В приемнике сосредоточено основное усиление и фильтрация принимаемого сигнала.
В приемнике предусмотрен прием сигнала от источника излучения промышленной частоты (50 Гц) и системы катодной защиты (100 Гц). Эти режимы используются как для определения места прокладки кабелей или трасс, находящихся под напряжением соответствующей частоты, так и для визуального разделения кабелей или трасс друг от друга.
Наличие двух пассивных частот, а также режима "ШП" позволяет наиболее эффективно выбирать режим работы трассоискателя или найти местоположение трассы или силового кабеля.
Течеискатель состоит из акустического преобразователя с предварительным усилителем и приемника, в котором сосредоточено основное усиление и фильтрация принимаемого сигнала. Шум свища через грунт воспринимается преобразователем, усиливается в предварительном усилителе, поступает в приемник. В приемнике от шума свища отфильтровываются посторонние шумы, сигнал усиливается и поступает на головные телефоны. Оператор по максимальному сигналу или по специфичному шуму свища определяет место расположения течи.

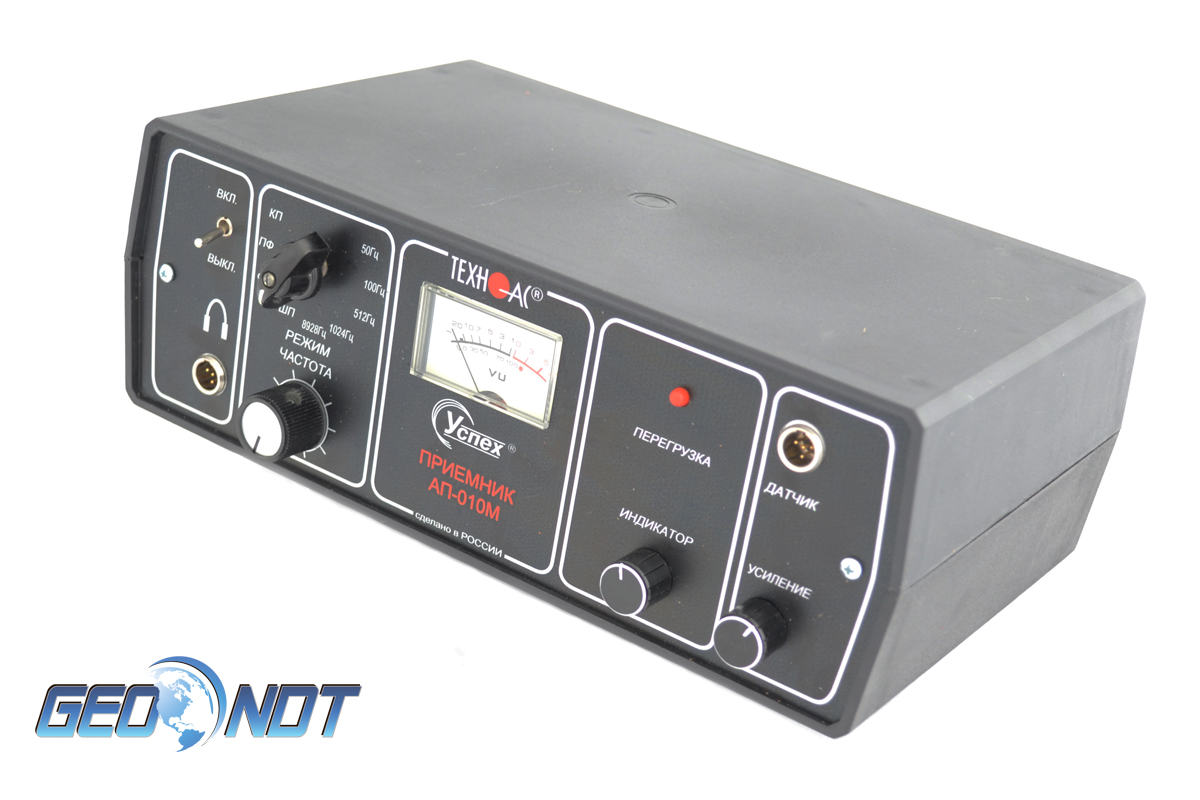

Приёмник АП-010
|
Девять режимов работы на 26 частотных диапазонах, Гц |
50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП». |
|
Общий коэффициент усиления по звуковому тракту, дБ |
35 |
|
Напряжение питания, В |
9+1-2,5 |
|
Мощность, подводимая к головным телефонам, мВт |
100 |
|
Потребляемая мощность, не более, Вт |
0,9 |
|
Габаритные размеры прибора, не более, мм |
250х90х170 |
|
Масса, не более, кг |
1,5 |
Датчик акустический АД - 200
|
Чувствительность, V/g |
5 |
|
Габаритные размеры прибора, не более, мм |
105х75 |
|
Масса, не более, кг |
0,6 |
Электромагнитный датчик ЭМД-227
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
8928; 1024; 512 |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |

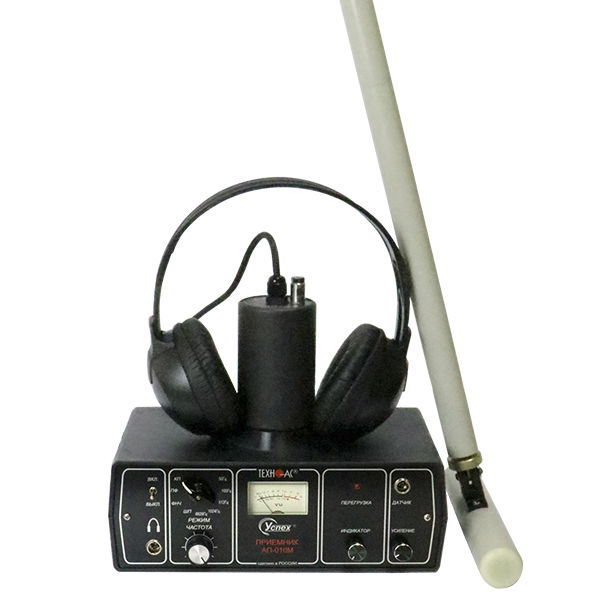

- приёмник "АП-010";

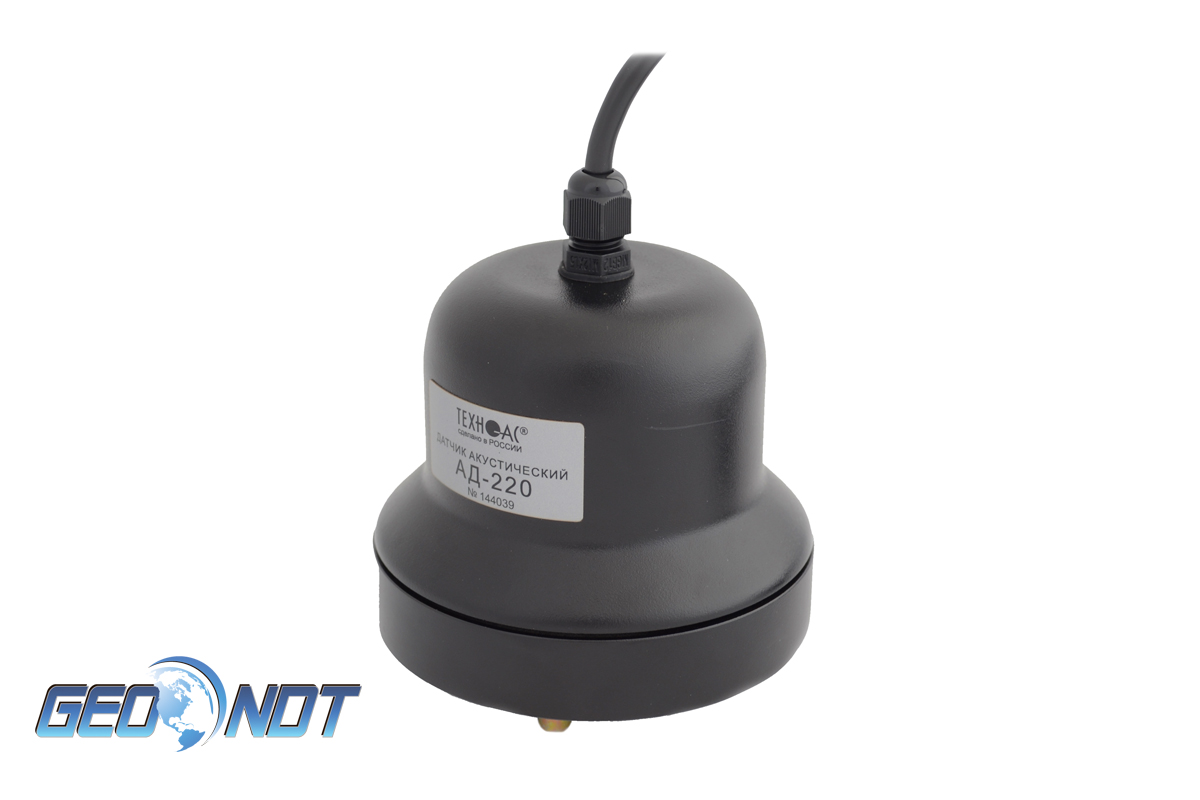

- датчик акустический АД-220;
- электромагнитный датчик ЭМД-227
- головные телефоны;

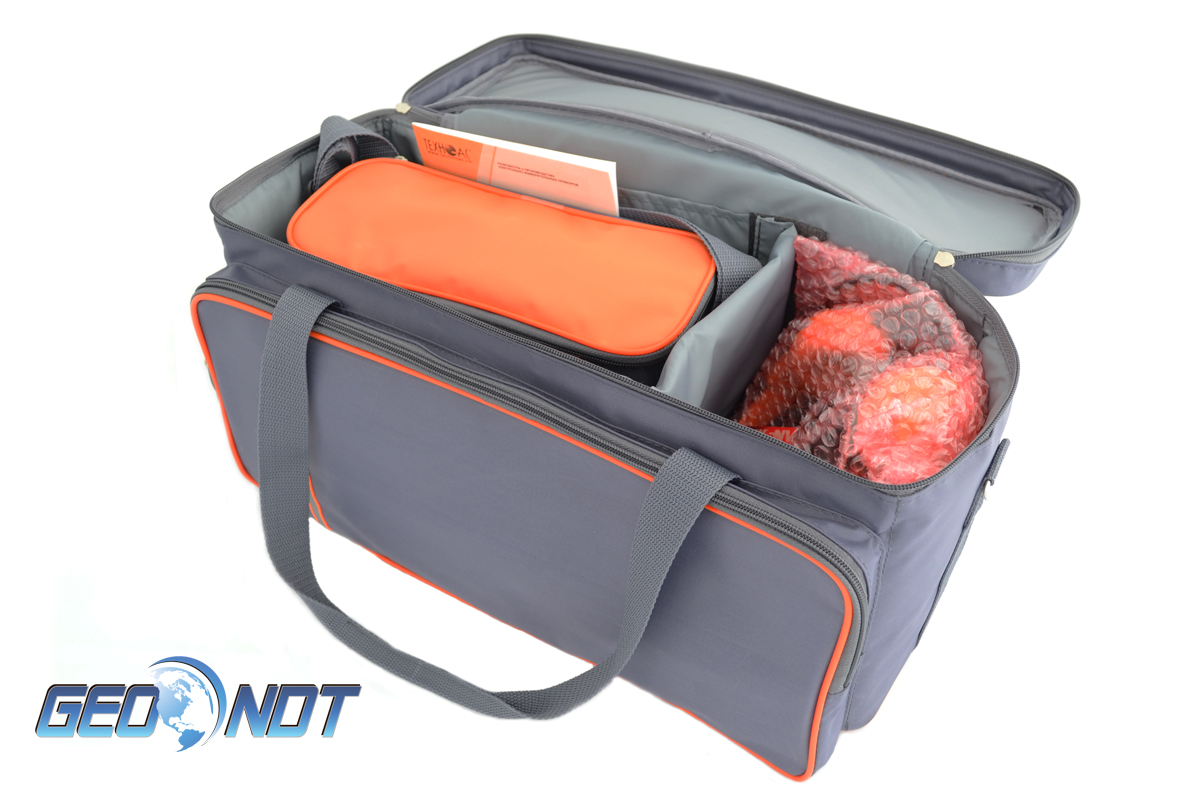

- дополнительные принадлежности.
Купить течеискатель Успех АТП 204 и узнать цену на течепоисковый комплект Успех АТП-204 Вы можете, отправив заявку на info@geo-ndt.ru или по т/ф.: (495) 988-79-77. У нас самая выгодная цена на течеискатель!
