Акустический течеискатель с функцией пассивного обнаружения кабеля Успех АТП-424Н

Комплект течеискателя акустического портативного с функцией пассивного обнаружения кабелей "Успех АТП-424Н" предназначен для:

• Обнаружения утечек жидкостей, теплоносителей в трубопроводах находящихся на глубине до 3 м в канальной и безканальной прокладке
• Обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м

Области применения:

• ЖКХ
• Теплосети
• Водоканал

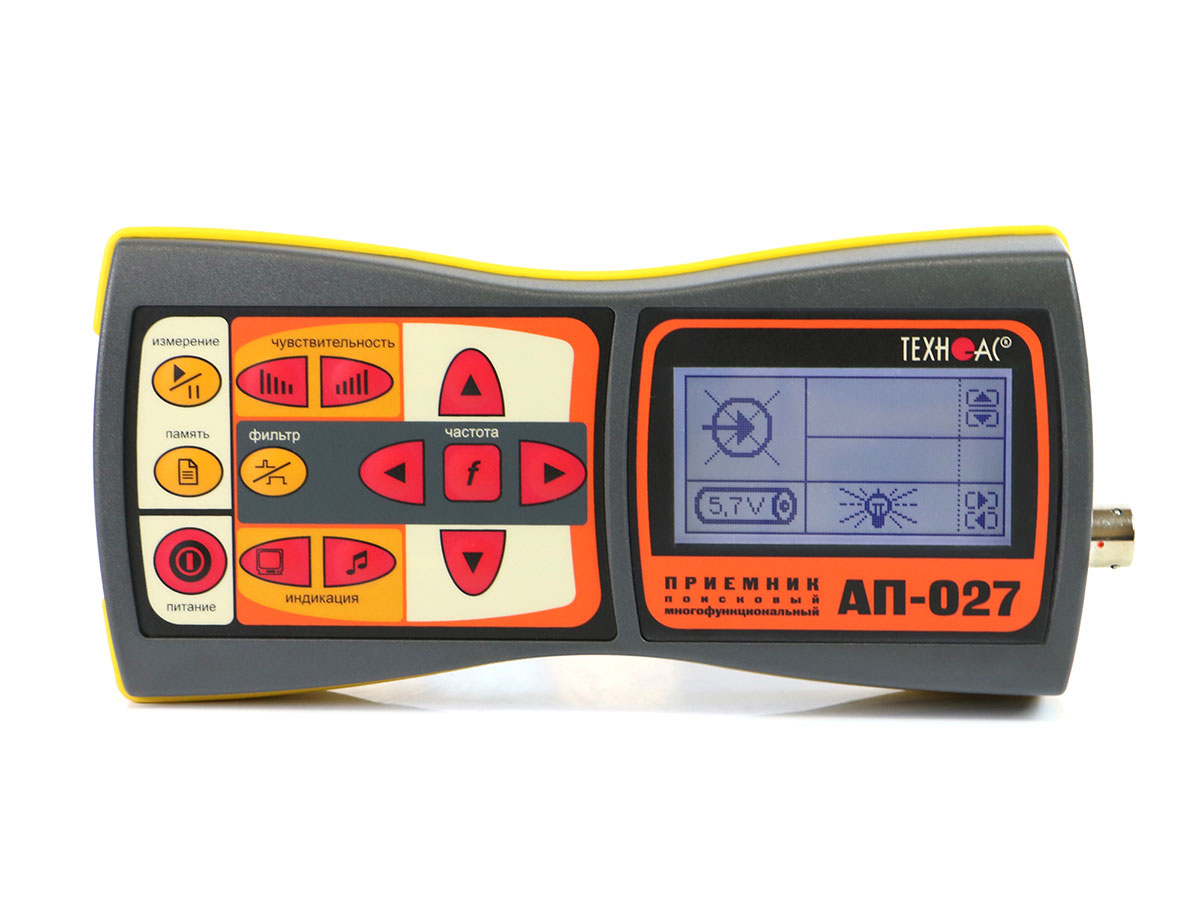

Особенности приемника АП-027:

Приемники поисковые многофункциональные "АП-027" используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).

АП-027 позволяет:

• Осуществлять поиск утечек жидкостей из трубопроводов
• Осуществлять 2 вида трассопоиска (электромагнитный и акустический)
• Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным)
• Наличие функции выбора кабеля из пучка

Течеискатель Успех АТП-424Н обладает следующими преимуществами:

• Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
• Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
• Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала)
• Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ
• Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика
• Регулируемый уровень подсветки
• Класс защиты от внешних воздействий IP54

Функциональные возможности приемника "АП­-027" в различных режимах работы

Режим «течепоиск»
Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»
Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8192, 33000 Гц или «широкая полоса».
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»
Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций
Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка
Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики:

• Акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов)
• Электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»
• Контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов)
• Бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов)
• «Клещи» индукционные (КИ) для выбора кабеля из пучка

Визуальная индикация:

1. Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
2. График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
3. Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
4. «История» измерений («память» на 30 значений уровня сигнала)

Технические характеристики течеискателя АТП-424Н:

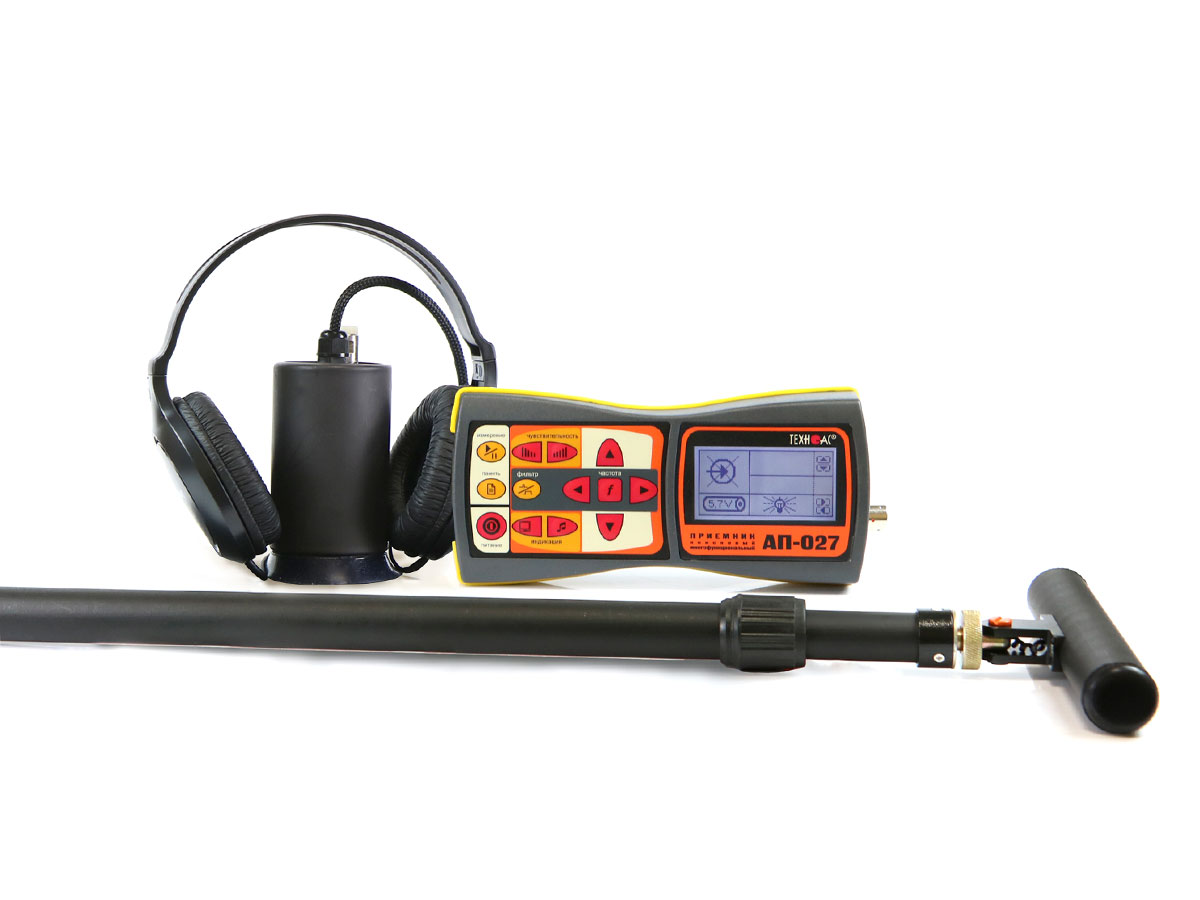

Комплект поставки акустического течеискателя АТП-424Н:

• Приемник АП-027

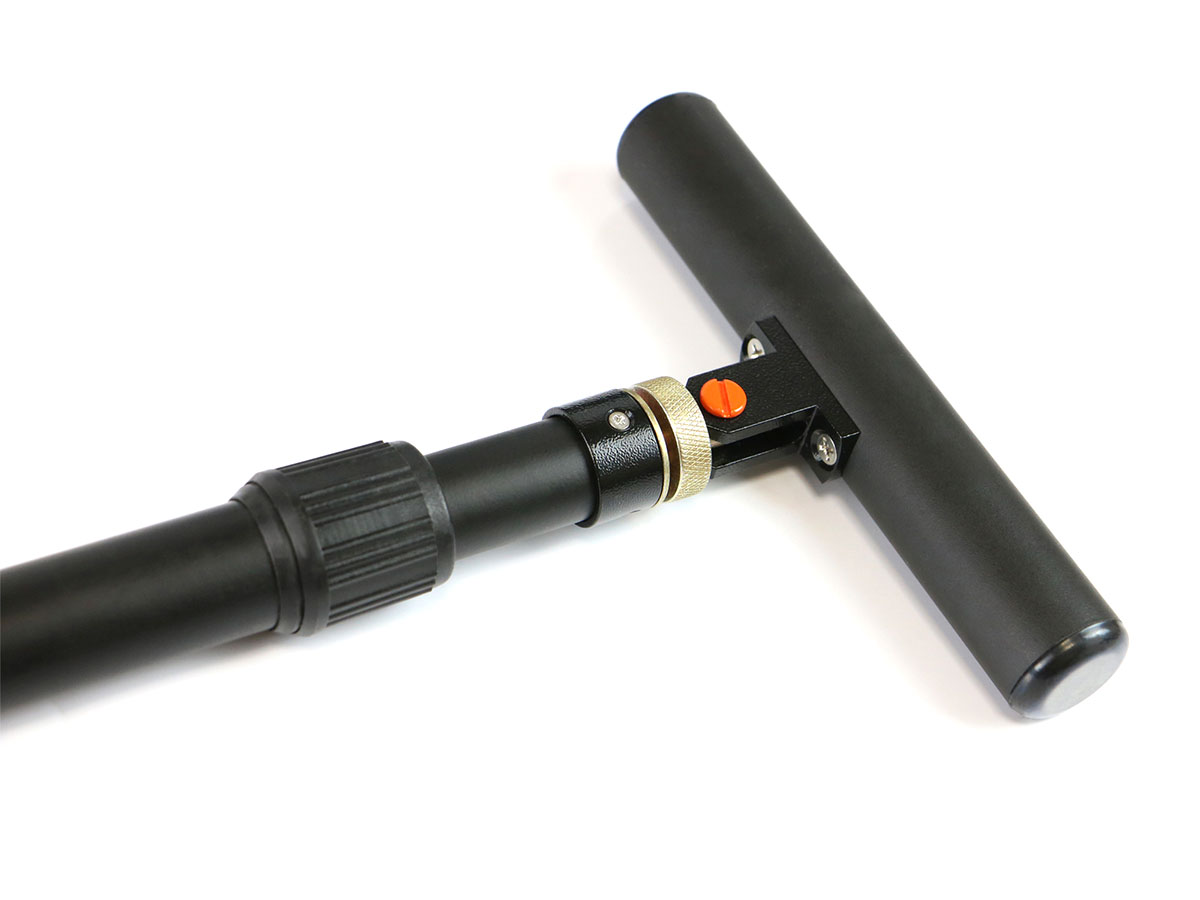

• Электромагнитный датчик ЭМД-247
• Комплект акустического датчика АД-227
• Головные телефоны
• Держатель
• Крестовая отвертка
• Сумка для ЭМД
• Сумка для комплекта
• Батарейки
• Руководство по эксплуатации. Паспорт Успех АТП-424Н

Дополнительно:

• Датчик контроля качества изоляции ДКИ-117
• Датчик-определитель дефектов коммуникаций ДОДК-117
• Клещи индукционные КИ-110
• Накладная рамка НР-117
• Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика
• Кабель-адаптер для КИ-110
• Чехол для ДКИ
