| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|

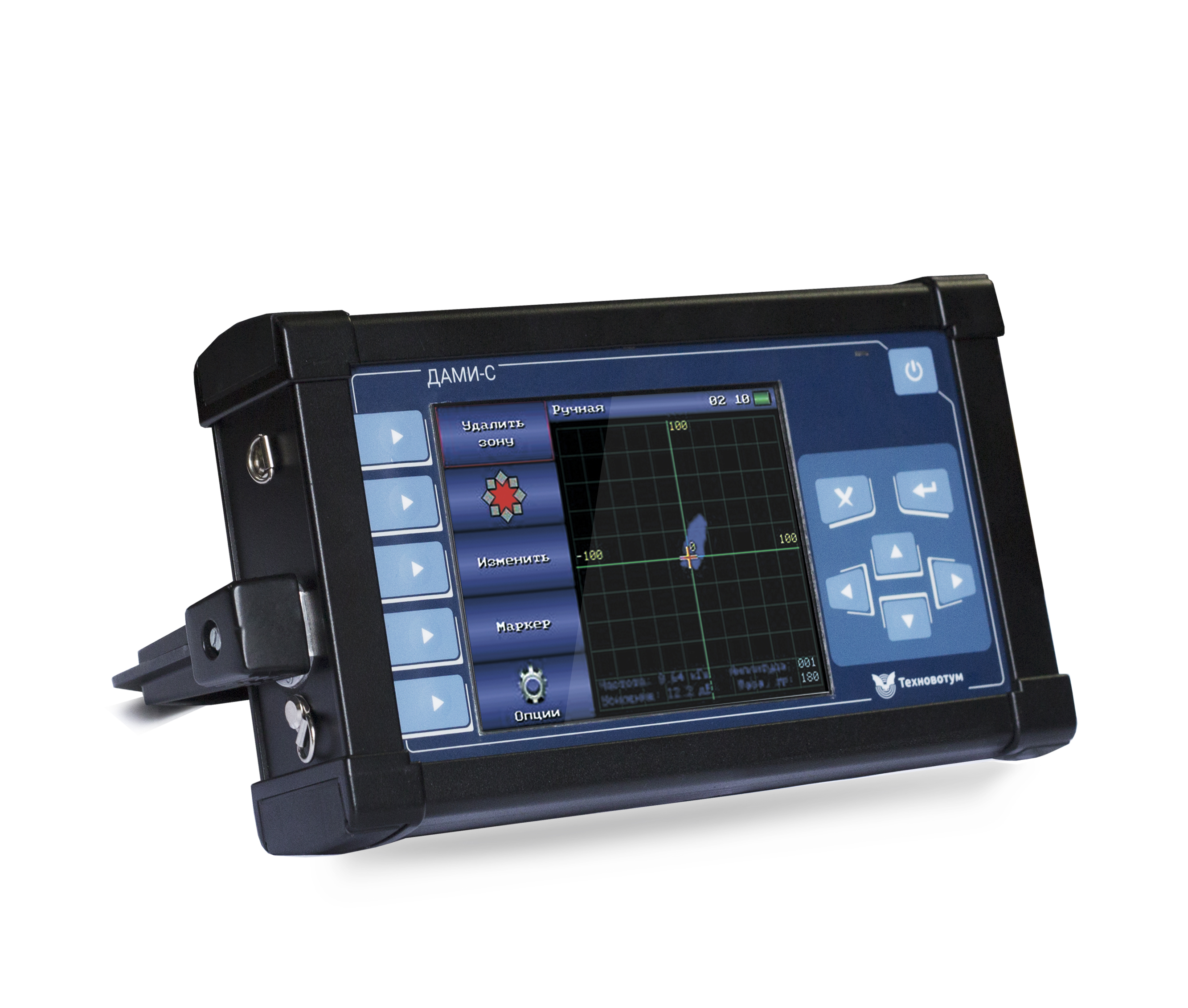

Артикул: ДАМИ-С09
|
Тип оборудования: дефектоскоп вихретоковый, импедансный
Производитель: Россия
Серия: ДАМИ-С
Модель: ДАМИ-С09
Описание: ударный, импедансный, вихретоковый прибор для поиска дефектов в композитных материалах
Гарантия на импедансный дефектоскоп ДАМИ-С: 12 месяцев.

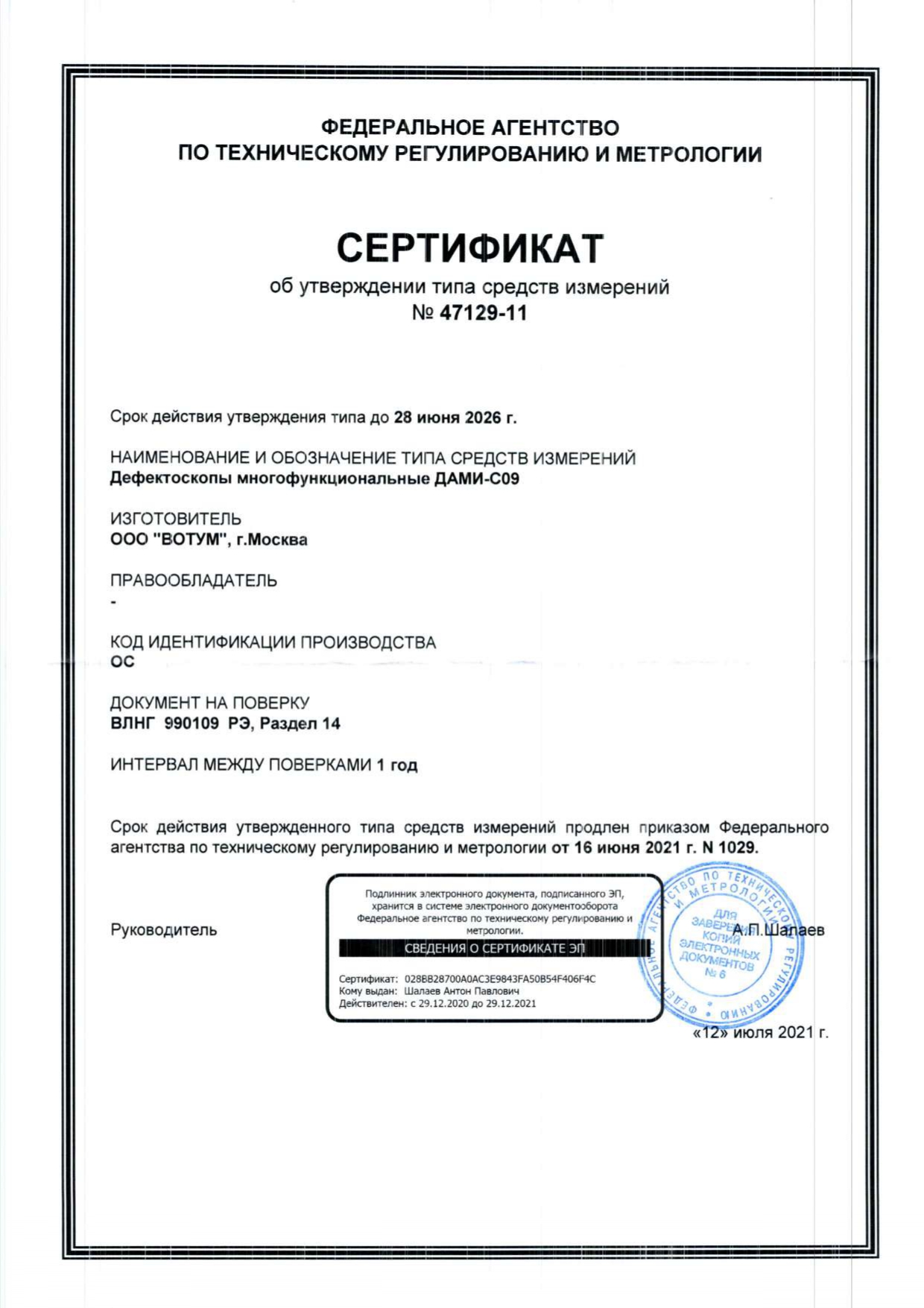

Сертификаты на дефектоскопы ДАМИ-С:
ДАМИ-С09 имеет возможность использовать импедансные, вихретоковые и ударные методы контроля. Предназначен для обнаружения и построения С-изображений дефектов в композитных материалах и сотовых структурах, а также выявления коррозии, поверхностных и подповерхностных дефектов в различных металлоконструкциях и сплавах.
Благодаря своим уникальным функциональным возможностям, прибор позволяет автоматизировать процесс обнаружения дефектов за счет автоматической настройки преобразователя на объект контроля с учетом плотности и структуры материала. Контактная жидкость для этого не требуется, т.к. используется сухой точечный контакт.
Дефектоскоп ДАМИ-С применяется в следующих областях:
Тестируемые материалы и конструкции:
Методы контроля:
Прибор ДАМИ-С09 реализует следующие методы контроля:
Импедансный метод (с совмещенными и раздельно-совмещенными датчиками) - для контроля и обнаружения дефектов типа непроклея, расслоения и аномалий плотности для широкого круга композитных и сотовых материалов и структур и построения С-изображений обнаруженных дефектов;
Функциональные особенности:
"Слайдер М2" подключается к дефектоскопу по отдельному каналу; датчик устанавливается в специальную касету-держатель; рабочий сектор сканирования 300х420мм. Для обработки больших площадей предусмотрен посекторный режим сканирования с последующей "склейкой" результатов контроля. Координаты, полученные со сканера, используется для построения "В" и "С" разверток (сканов), которые запоминаются в архиве прибора и выводятся на печать в составе протоколов контроля.
В сканирующем устройстве "Слайдер М2" предусмотренно два вида крепления: магнитное и при помощи вакуумной присоски.
Технические характеристики ДАМИ-С:
|
Диапазон рабочих частот |
1кГц - 1МГц |
| Производительность контроля | не менее 500 измерений/c |
| Виды сигнализации наличия дефекта | Звуковая и световая |
| Поддержка координатного устройства "Слайдер М2" | Все приложения ДАМИ-С09 |
| Максимальный размер С-изображения (С-скана) | 500мм х 500мм |
| Погрешность определения координат преобразователя | Не более 1.5мм |
| Встроенные языки интерфейса | Русский и английский |
| Тип и разрешения экрана | Цветной TFTэкран, 320 х 240 пикселей |
| Режимы вывода графической информации на экран |
Временная развертка (А-скан); комплексная плоскость; С-скан в декартовых (X,Y) координатах. |
| В архиве прибора сохраняются: |
Настройки; результаты контроля; снимки А-сканов; снимки комплексной плоскости; снимки С-сканов. |
| Время автономной работы от встроенной аккумуляторной батареи | Не менее 8 часов |
| Диапазон температур эксплуатации | -10ºС до +50ºС при влажности не более 95% |
| Степень защиты от проникновения пыли и воды | IP54 по ГОСТ 14254 |
| Масса прибора со встроенным аккумулятором (без сетевого адаптера, сканерного устройства и комплекта преобразователей) | не более 1 кг |
| Габаритные размеры | не более 135мм х 220мм х 50мм |
БАЗОВЫЙ КОМПЛЕКТ (ИМПЕДАНСНЫЙ):
ВИХРЕТОКОВЫЙ КОМПЛЕКТ:
УДАРНЫЙ КОМПЛЕКТ:
Технические характеристики преобразователей:
Предназначены для определения дефектов типа непроклея и расслоения в клееных композитных материалах, сотовых конструкциях на основе металлов, углепластиков, стеклопластиков, в разных сочетаниях при одностороннем доступе.
Минимальная площадь определяемого дефекта и предельные толщины обшивок и сотовых заполнений из электропроводных и неэлектропроводных материалов зависят от типа материала и определяются методически.
Преобразователь ПАДИ-8-02 предназначен для определения дефектов типа непроклея и расслоения в клееных композитных материалах, сотовых конструкциях на основе металлов, углепластиков, стеклопластиков, в разных сочетаниях при одностороннем доступе. Преобразователь ПАДИ-8-02 обеспечивает лучшую чувствительность при меньших размерах.
Технические характеристики:
|
Высота (мм) |
75 |
|
Диаметр (мм) |
35 |
|
Масса, (г), не более |
200 |
|
Длина соединительного кабеля (м) |
1,50 |
|
Площадь контакта наконечника с контролируемой поверхностью (мм2) |
1 |
|
Тип контакта |
сухой, точечный |
|
Встроенный излучатель датчика положения |
нет |
|
Световой индикатор сигнализации дефекта |
да |
|
Эффективно выявляются дефекты на образцах |
Образец 2, Образец 3, Образец 5, Образец 6, Образец 7, Образец 8, Образец 10, Образец 11, Образец 12, Образец 13, Образец 14, Образец 15, Образец 16 |
Преобразователь ВТП-1C-02 предназначен для обнаружения коррозии на обратной стороне металлических листов из неферромагнитных материалов.
Технические характеристики:
|
Частотный диапазон (кГц) |
1,5-2,0 |
||||||||||
|
Максимальная толщина контролируемого листа (мм) |
5 |
||||||||||
|
Минимально-выявляемый подповерхностный дефект: |
|
||||||||||
|
Высота (мм) |
75 |
||||||||||
|
Диаметр (мм) |
30 |
||||||||||
|
Масса (г), не более |
300 |
||||||||||
|
Длина соединительного кабеля (м) |
1,50 |
||||||||||
|
Световой индикатор сигнализации дефекта |
да |
Преобразователь вихретоковый ВТП-2-02:
Высокочастотный преобразователь трансформаторного типа ВТП-2-02 предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на электропроводных изделиях из неферромагнитных материалов/
Технические характеристики:
|
Частотный диапазон (МГц) |
1,0-6,0 |
|
Диаметр рабочей области, (мм) |
Ø3 |
|
Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее |
12 |
|
Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм) |
0,2 |
|
Номинальный рабочий зазор, (мм) |
0,2 |
|
Световой индикатор сигнализации дефекта |
да (для ДАМИ-С) |
|
Диапазон рабочих температур, (°С) |
от минус 20 до плюс 50 |
|
Тип соединительного разъема |
розетка Lemo10 |
|
Длина, (мм) |
75 |
|
Диаметр корпуса (мм) |
14 |
|
Масса (г), не более |
100 |
|
Длина соединительного кабеля (м) |
1,50 |
Преобразователь вихретоковый ВТП-2-02У:
Высокочастотный преобразователь трансформаторного типа ВТП-2-02У предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на электропроводных изделиях из неферромагнитных материалов в местах с ограниченным доступом.
Технические характеристики:
|
Частотный диапазон (МГц) |
1,0-6,0 |
|
Диаметр рабочей области, (мм) |
Ø3 |
|
Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее |
12 |
|
Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм) |
0,2 |
|
Номинальный рабочий зазор, (мм) |
0,2 |
|
Световой индикатор сигнализации дефекта |
да (для ДАМИ-С) |
|
Диапазон рабочих температур, (°С) |
от минус 20 до плюс 50 |
|
Тип соединительного разъема |
розетка Lemo10 |
|
Длина, (мм) |
75 |
|
Ширина, (мм) |
40 |
|
Диаметр корпуса (мм) |
14 |
|
Масса (г), не более |
100 |
|
Длина соединительного кабеля (м) |
1,50 |
Преобразователь вихретоковый ВТП-3-02:
Высокочастотный преобразователь трансформаторного типа ВТП-3-02 предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на изделиях из ферромагнитных материалов
Технические характеристики:
|
Частотный диапазон (МГц) |
0,4-0,8 |
|
Диаметр рабочей области, (мм) |
Ø7 |
|
Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее |
12 |
|
Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм) |
0,2 |
|
Номинальный рабочий зазор, (мм) |
0,5 |
|
Световой индикатор сигнализации дефекта |
да (для ДАМИ-С) |
|
Диапазон рабочих температур, (°С) |
от минус 20 до плюс 50 |
|
Тип соединительного разъема |
розетка Lemo10 |
|
Длина, (мм) |
66 |
|
Диаметр корпуса (мм) |
14 |
|
Масса (г), не более |
100 |
|
Длина соединительного кабеля (м) |
1,50 |
Преобразователь вихретоковый ВТП-3-02У:
Высокочастотный преобразователь трансформаторного типа ВТП-3-02У предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на изделиях из ферромагнитных материалов в местах с ограниченным доступом.
Технические характеристики:
|
Частотный диапазон (МГц) |
0,4-0,8 |
|
Диаметр рабочей области, (мм) |
Ø7 |
|
Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее |
12 |
|
Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм) |
0,2 |
|
Номинальный рабочий зазор, (мм) |
0,5 |
|
Световой индикатор сигнализации дефекта |
да (для ДАМИ-С) |
|
Диапазон рабочих температур, (°С) |
от минус 20 до плюс 50 |
|
Тип соединительного разъема |
розетка Lemo10 |
|
Длина, (мм) |
66 |
|
Ширина, (мм) |
40 |
|
Диаметр корпуса (мм) |
14 |
|
Масса (г), не более |
100 |
|
Длина соединительного кабеля (м) |
1,50 |
Преобразователь вихретоковый ВТП-4-02:
Высокочастотный преобразователь трансформаторного типа ВТП-4-02 с удлиненным наконечником предназначен для выявления поверхностных и подповерхностных трещин, несплошностей и раковин на электропроводных изделиях из неферромагнитных материалов в местах с ограниченным доступом
Технические характеристики:
|
Частотный диапазон (МГц) |
1,0-6,0 |
|
Диаметр рабочей области, (мм) |
Ø3 |
|
Отношение амплитуд сигнала 'Воздух/Образец ОН-4'на частоте 5 МГц, (дБ), не менее |
12 |
|
Минимально-выявляемый поверхностный дефект в виде риски глубиной, (мм) |
0,2 |
|
Номинальный рабочий зазор, (мм) |
0,2 |
|
Световой индикатор сигнализации дефекта |
да (для ДАМИ-С) |
|
Диапазон рабочих температур, (°С) |
от минус 20 до плюс 50 |
|
Тип соединительного разъема |
розетка Lemo10 |
|
Длина, (мм) |
175 |
|
Диаметр корпуса (мм) |
14 |
|
Масса (г), не более |
100 |
|
Длина соединительного кабеля (м) |
1,50 |
Преобразователь раздельно-совмещенный РС-1-02:
Раздельно-совмещенный преобразователь РС-1-02 предназначен для выявления как глубокорасположенных (до 20мм) так и близлежащих к поверхности контроля дефектов
в обычных и труднодоступных местах контролируемых конструкций.
Технические характеристики:
|
Высота (мм) |
75 |
|
Ширина (мм) |
30 |
|
Масса, (г), не более |
300 |
|
Длина соединительного кабеля (м) |
1,50 |
|
Площадь контакта наконечника с контролируемой поверхностью (мм2) |
1 |
|
Тип контакта |
сухой, точечный |
|
Встроенный излучатель датчика положения |
да |
|
Световой индикатор сигнализации дефекта |
да |
|
Эффективно выявляются дефекты на образцах |
Образец 1, Образец 4, Образец 9, Образец 13, Образец 16, |
Преобразователь УДП-10-02Е предназначен для определения дефектов типа непроклея и расслоения в клееных композитных материалах, сотовых конструкциях на основе металлов, углепластиков, стеклопластиков с пенопластоподобным заполнителем. В процессе контроля удары производятся преобразователем в автоматическом режиме.
Технические характеристики:
|
Частота ударов, (Гц) |
2-5±1 |
|
Отношение длительностей удара Дефект/Бездефект на мере дефектов TS-1 (дефект 20х20мм), не менее |
3 |
|
Тип контакта |
сухой, точечный |
|
Диапазон рабочих температур, (°С) |
от минус 10 до плюс 50 |
|
Световой индикатор сигнализации дефекта |
да |
|
Диаметр рабочей области, (мм) |
Ø12±0,1 |
|
Габаритные размеры, (мм), не более |
Ø35х75 |
|
Масса (г), не более |
200 |
|
Длина соединительного кабеля (м) |
1,50 |
|
Эффективно выявляются дефекты на образцах |
Образец 2, Образец 3, Образец 6, Образец 7, Образец 8, Образец 10, Образец 12, Образец 13, Образец 14, Образец 15, Образец 16, Образец 17, Образец 18 |
Специализированные преобразователи
Возможна разработка и изготовление специализированных преобразователей под требования заказчика.
Например, рамках сотрудничества с рядом авиационных предприятий была разработана оригинальная методика для контроля на непроклей внутренних стенок агрегата из четырехслойного пластика из стекло-волокнистого матерчатого материала (СВМ) с толщиной пакета 2,7-3,0 мм. При контроле используется теневой велосиметрический метод, для которого были разработаны специальные преобразователи.
Образцы для импедансного дефектоскопа ДАМИ-С в соответствии с типами контролируемых материалов
Образец 1 - имитация дефектов типа непроклея на большой глубине
|
Материал |
органическое стекло |
|
Общая толщина (мм) |
25 |
|
Глубина залегания дефектов (мм) |
8 |
|
Площадь дефектов (мм2) |
200; 300; 400 |
|
Конфигурация дефектов |
Плоскодонное сверление |
|
Рекомендуемые преобразователи |
РС-1-02 |
Образец 2 - имитация дефектов типа зажиривания между обшивкой и сотовым заполнителем
|
Материал |
алюминиевый сплав |
|
Общая толщина (мм) |
11 |
|
Толщина обшивки (мм) |
0.5 |
|
Площадь сотовой ячейки (мм2) |
40 |
|
Мин.площадь дефектов (мм2) |
80 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 3 - имитация дефектов типа непроклея
|
Материал |
органическое стекло |
|
Общая толщина (мм) |
8 |
|
Глубина залегания дефектов (мм) |
1.6 |
|
Площадь дефектов (мм2) |
49; 144; 400 |
|
Конфигурация дефектов |
Плоскодонное сверление |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 4 - имитация дефектов типа расслоения
|
Материал |
углепластик |
|
Общая толщина (мм) |
10 |
|
Глубина залегания дефектов (мм) |
5 |
|
Конфигурация дефектов |
Клиновидная, паралельно поверхности |
|
Рекомендуемые преобразователи |
РС-1-02 |
Образец 5 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
алюминиевый сплав |
|
Общая толщина (мм) |
10 |
|
Толщина обшивки (мм) |
0.8 |
|
Площадь сотовой ячейки (мм2) |
48 |
|
Мин. площадь дефектов (мм2) |
100 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02 |
Образец 6 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
нержавеющая сталь |
|
Общая толщина (мм) |
26 |
|
Толщина обшивки (мм) |
0.6 |
|
Площадь сотовой ячейки (мм2) |
56 |
|
Мин. площадь дефектов (мм2) |
100 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 7 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
стеклотекстолит |
|
Общая толщина (мм) |
20 |
|
Толщина обшивки (мм) |
0.7 |
|
Площадь сотовой ячейки (мм2) |
40 |
|
Мин. площадь дефектов (мм2) |
100 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 8 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
алюминиевый сплав |
|
Материал сотового заполнителя |
гетинакс |
|
Общая толщина (мм) |
10 |
|
Толщина обшивки (мм) |
0.8 |
|
Площадь сотовой ячейки (мм2) |
48 |
|
Мин. площадь дефектов (мм2) |
100 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 9 - имитация дефектов типа непроклея при склейки двух металлических листов
|
Материал |
алюминиевый сплав |
|
Общая толщина (мм) |
6 |
|
Толщина листа (мм) |
2.95 |
|
Площадь дефектов (мм2) |
600; 800; 1000 |
|
Конфигурация дефектов |
круглая |
|
Рекомендуемые преобразователи |
РС-1-02 |
Образец 10 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
стеклотекстолит |
|
Общая толщина (мм) |
12 |
|
Толщина обшивки (мм) |
1.2 |
|
Площадь сотовой ячейки (мм2) |
35 |
|
Мин. площадь дефектов (мм2) |
120 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 11 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
стеклотекстолит |
|
Общая толщина (мм) |
31 |
|
Толщина обшивки (мм) |
0.5 |
|
Площадь сотовой ячейки (мм2) |
- |
|
Мин. площадь дефектов (мм2) |
- |
|
Рекомендуемые преобразователи |
ПАДИ-8-02 |
Образец 12 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
алюминиевый сплав |
|
Общая толщина (мм) |
24 |
|
Толщина обшивки (мм) |
2 |
|
Площадь сотовой ячейки (мм2) |
49 |
|
Мин. площадь дефектов (мм2) |
120 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 13 - фрагмент лопасти вертолета, имитация непроклея между структурными элементами
|
Материал |
алюминиевый сплав, резиновый слой, стальные ленты |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, РС-1С, УДП-10-02Е |
Образец 14 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
алюминиевый сплав |
|
Общая толщина (мм) |
44 |
|
Толщина обшивки (мм) |
2 |
|
Площадь сотовой ячейки (мм2) |
65 |
|
Мин. площадь дефектов (мм2) |
150 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 15 - имитация дефектов типа непроклея при склейки трех тонких металлических листов
|
Материал |
алюминиевый сплав |
|
Общая толщина (мм) |
2,5 |
|
Толщина обшивки (мм) |
0,83 |
|
Мин. площадь дефектов (мм2) |
150 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, УДП-10-02Е |
Образец 16 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем
|
Материал |
углепластик |
|
Общая толщина (мм) |
11 |
|
Толщина обшивки (мм) |
1 |
|
Площадь сотовой ячейки (мм2) |
28 |
|
Мин. площадь дефектов (мм2) |
150 |
|
Рекомендуемые преобразователи |
ПАДИ-8-02, РС-1-02, УДП-10-02Е |
Образец 17 - имитация дефектов типа непроклея между обшивкой и пенопластовым заполнителем
|
Материал |
алюминиевый сплав, |
|
Общая толщина (мм) |
80 |
|
Толщина обшивки (мм) |
2 |
|
Мин. площадь дефектов (мм2) |
400 |
|
Рекомендуемые преобразователи |
УДП-10-02Е |
Образец 18 - имитация дефектов типа непроклея между обшивкой и пенопластовым заполнителем
|
Материал |
пластик, |
|
Общая толщина (мм) |
48 |
|
Толщина обшивки (мм) |
2 |
|
Мин. площадь дефектов (мм2) |
400 |
|
Рекомендуемые преобразователи |
УДП-10-02Е |
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления. Дополнительную информацию по импедансным дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты". Доставляем приборы для по всей России курьерскими службами и транспортными компаниями.
|
Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
ПОХОЖИЕ ТОВАРЫ
|
|||||||||||||||
