Акустический дефектоскоп АД-60К

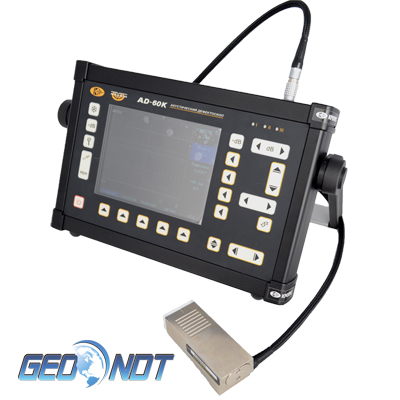

  • Акустический дефектоскоп АД-60К

    /images/all/3/2636/big/img_5.jpg

    jijijij

    Акустический дефектоскоп АД-60К

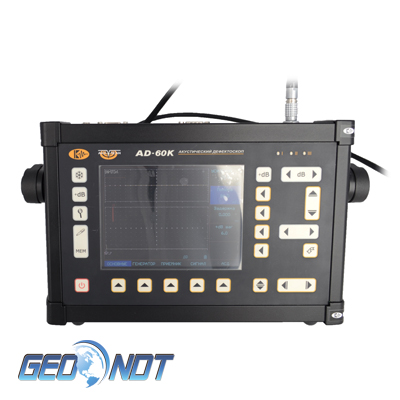

  • Экран дефектоскопа АД-60К

    /images/all/3/2636/big/img_14.jpg

    Экран дефектоскопа АД-60К

    Экран дефектоскопа АД-60К

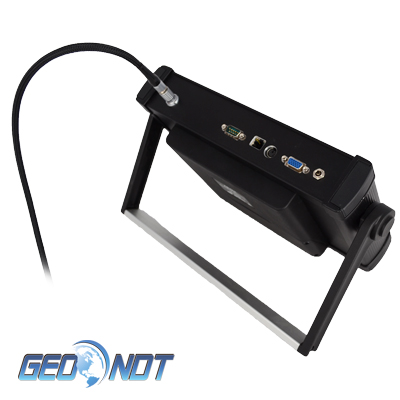

  • дефектоскоп АД-60К, разъемы

    /images/all/3/2636/big/img_16.jpg

    1

    дефектоскоп АД-60К, разъемы

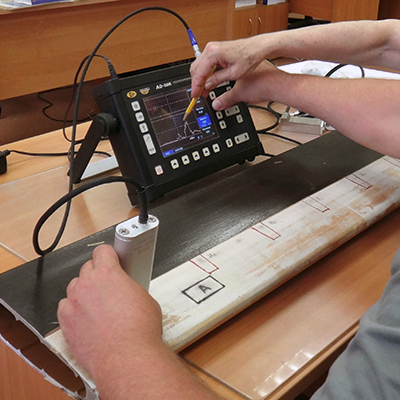

  • Поиск дефектов с помощью дефектоскопа АД-60К

    /images/all/3/2636/big/img_18.jpg

    1

    Поиск дефектов с помощью дефектоскопа АД-60К

ЦЕНА: по запросу
ЗАМЕНА: АД-60к v.2

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКА-Скан


Страна производитель: Россия Россия
Артикул: АД-60К AKASCAN
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Новинка! Акустический дефектоскоп АД-60К



Тип оборудования: Дефектоскоп акустический

Производитель: Россия

Серия дефектоскопов: АД

Модель: АД-60К

Описание: акустический прибор для поиска дефектов, непроклеев, расслоений, пор в композитных, сотовых материалах, слоистых пластиках и других однородных материалов с большим затуханием

Гарантия на акустический дефектоскоп АД-60К: 36 месяцев.



Назначение акустического дефектоскопа АД-60К:

Новый акустический дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Прибор АД-60К разработан большей частью для нужд оборонных предприятий. В частности для контроля многослойных изделий ударным методом, таких как склеенные между собой слои металл-резина-резина-резина, при этом непроклеи возможно выявлять со стороны металла в любом из слоев. Контроль многослойных изделий возможен только при помощи преобразователя ударного MIC-1 (поставляется опционально).





Особенности акустического дефектоскопа АД-60К:

  • функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
  • память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
  • сохранение и вызов настроек дефектоскопа - 100 настроек
  • сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
  • возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
  • все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
  • отдельная регулировка усиления во временной и частотной областях
  • функция программируемого изменения чувствительности в спектральной области
  • оконная функция Хамминга
  • одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
  • регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
  • интерфейс Ethernet для связи с ПК



Области применения акустического дефектоскопа АД-60К:

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Коммунальное хозяйство



Технические характеристики акустического дефектоскопа АД-60К:

Параметр

Значение

Импульс возбуждения

радиоимпульс с амплитудой 25/50В,
и программируемой формой

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области

Отображение сигнала

радиосигнал во временной области, спектр

Зоны контроля



четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)



световая  и звуковая,
индивидуальная логика определения дефекта в зоне

Дисплей



Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме

Память



500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъем подключения преобразователей

LEMO FGG.1B

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50 Гц  AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

3,5 кг с аккумуляторами



Базовый комплект поставки акустического дефектоскопа АД-60К:

  • Электронный блок дефектоскопа АД-60К
  • Встроенный Li-Ion аккумулятор
  • Сетевой блок питания /зарядное устройство
  • Преобразователь импедансный совмещенный (SP)
  • Преобразователь импедансный раздельно-совмещенный (RSP)
  • Преобразователь ударный MIC-1 (опционально)
  • Кабель "витая пара" - 2 шт.
  • Ethernet hub (switch)
  • Защитный чехол с поясным и шейным креплением
  • Программное обеспечение для ПК
  • Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски



Универсальный комплект поставки:

  • Базовый комплект + дополнительно ударный датчик с микрофоном УДМ-60



Экспертный комплект поставки:

  • Универсальный комплект + ударный датчик с пьезоэлементом УДп-60



Преобразователи для дефектоскопа АД-60К:

  • УДм-60 (ударный датчик с микрофоном)
  • УДп-60 (ударный датчик с пьезоэлементом)
  • Преобразователь импедансный совмещенный (СП-60)
  • Преобразователь импедансный раздельно-совмещенный (РСП-60)
Введите число *


Введите число *
Сертификаты

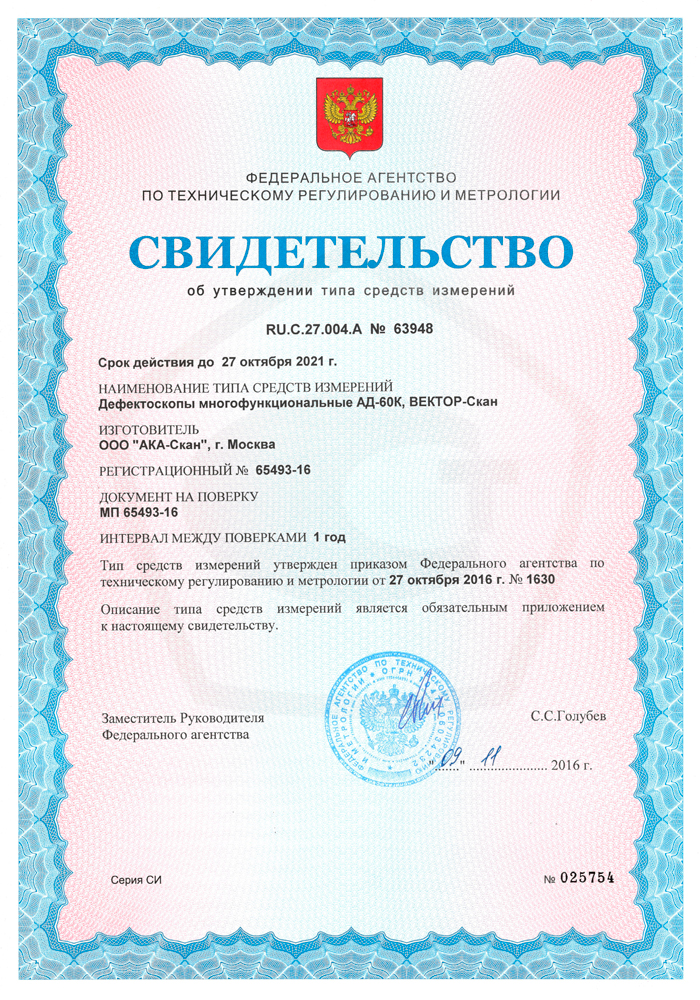

Свидетельство об утверждении типа средств измерений на дефектоскопы АД-60К, ВЕКТОР-Скан
