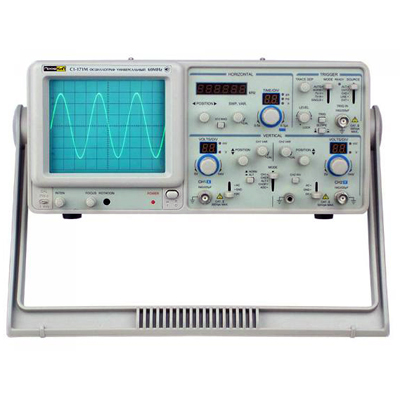

Осциллограф сервисный ПРОФКИП С1-171М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ.
Осциллограф сервисный ПРОФКИП С1-171М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Осциллограф сервисный ПРОФКИП С1-171М имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.
|
Параметры |
Значения |
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
прямоугольный, 6 дюймов |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
|
Ускоряющее напряжение |
12 кВ |
|
Интенсивность и фокусировка |
непрерывно регулируемые на передней панели |
|
Ротация луча |
регулируется на передней панели |
|
Канал вертикального отклонения |
|
|
Чувствительность |
1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) |
|
Регулировка коэффициента |
≥ 2.5:1 |
|
Полоса пропускания (-3 дБ) х1 |
0 МГц … 60 МГц (открытый вход) 10 Гц … 60 МГц (закрытый вход) |
|
Время нарастания |
≤ 5.83 нс |
|
Входной импеданс |
~ 1 МОм ±3% /25 пФ ±5 пФ |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
0.1 мкс /дел … 0.1 с /дел |
|
Точность |
±3% ±5% при масштабировании |
|
Регулировка коэффициента |
≥ 2.5:1 |
|
Масштабирование развертки |
х 10 |
|
Максимальный коэффициент развертки |
10 нс /дел |
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Чувствительность (20 МГц … 60 МГц) |
2.0 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Внешний вход синхронизации |
|
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
300 В при 1 кГц |
|
Частотомер |
|
|
Разрядность |
6-разрядный |
|
Точность |
1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 60 МГц) |
|
Чувствительность |
так же, как у системы запуска |
|
Режим X-Y |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
|
Частотный диапазон X-входа |
500 кГц |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
Ось Z |
|
|
Чувствительность |
5 Впик-пик |
|
Полярность |
отрицательная |
|
Входной импеданс |
47 кОм |
|
Используемый частотный диапазон |
~ 2 МГц |
|
Максимальное входное напряжение |
30 В при 1 кГц |
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц |
|
Выходное напряжение |
2 Впик-пик ±2% |
|
Общие характеристики |
|
|
Питание |
110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц |
|
Габариты |
316х132х410 мм |
|
Вес |
7.8 кг |
|
