Артикул: С1-93м
|

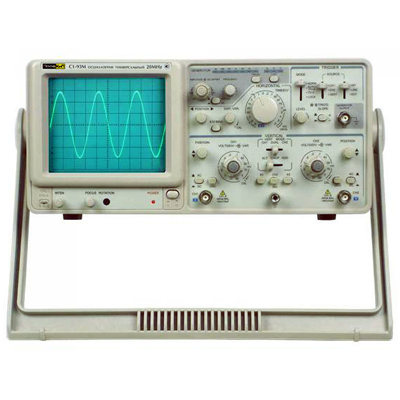

Осциллограф сервисный двухканальный ПРОФКИП С1-93М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата.
Осциллограф сервисный двухканальный ПРОФКИП С1-93М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.
Осциллограф сервисный двухканальный ПРОФКИП С1-93М имеет встроенный функциональный генератор, который позволяет инженерам-электронщикам всегда иметь под рукой источник испытательных сигналов.
|
Параметры |
Значения |
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
прямоугольный, 6 дюймов |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
|
Ускоряющее напряжение |
2 кВ |
|
Яркость |
непрерывно регулируемая на передней панели |
|
Z-вход |
|
|
Входное сопротивление |
~ 47 кОм |
|
Входной уровень |
≥ 5 Впик-пик |
|
Частотный диапазон |
2 МГц |
|
Функциональный генератор |
|
|
Частотный диапазон |
0.1 Гц … 1 МГц |
|
Форма волны |
синус, прямоугольник, треугольник |
|
Диапазон переменной частоты |
10:1 или более |
|
Выходной импеданс |
50 Ом ±10% |
|
Выходная амплитуда |
≥ 14 Впик-пик (нарузка 1 МОм) |
|
Сдвиг по постоянному току |
±6 В (нагрузка 1 МОм) |
|
Искажение синуса |
2% (10 Гц … 100 кГц) |
|
Симметрия прямоугольника |
3% или менее (1 кГц макс.) |
|
Время нарастания /спада треугольника |
120 нс или менее |
|
Канал вертикального отклонения |
|
|
Чувствительность |
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
|
Полоса пропускания (-3 дБ) х1 |
0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
|
Полоса пропускания (-3 дБ) х5 |
0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
|
Время нарастания |
х1: ≤ 17.5 нс х5: ≤ 50 нс |
|
Входной импеданс |
~ 1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
|
Точность |
±3% ±5% при масштабировании |
|
Масштабирование развертки |
х 10 |
|
Максимальный коэффициент развертки |
20 нс /дел |
|
Линейность развертки |
±5% ±10% при масштабировании |
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) |
|
Вход усилителя |
закрытый (AC) |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность (20 Гц … 2 МГц) |
1.0 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Внешний вход синхронизации |
|
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Режим X-Y |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
|
Частотный диапазон X-входа |
500 кГц |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
Выходной сигнал |
|
|
Выход сигнала канала 1 |
|
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц |
|
Выходное напряжение |
2 Впик-пик ±2% |
|
