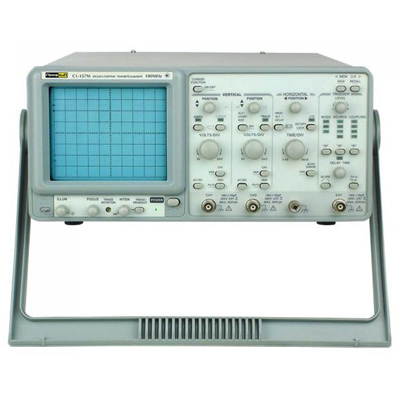

Параметры

Значения

Электронно лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

16 кВ

Яркость

непрерывно регулируемая на передней панели

Z-вход

Чувствительность

5 В

Максимальное входное напряжение

30 В при 1 кГц

Полоса пропускания

5 МГц

Канал вертикального отклонения

Чувствительность

2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)

Полоса пропускания (-3 дБ)

0 МГц … 100 МГц

0 МГц … 20 МГц (при 2 мВ /дел)

Время нарастания

3.5  нс

17.5 нс (при 2 мВ /дел)

Максимальное входное напряжение

400 В при 1 кГц

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Входной импеданс

1 МОм ±2% /25 пФ

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Режим работы

основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))

Коэффициент развертки А (MAIN)

50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL)

Коэффициент развертки B (DELAY)

50 нс /дел … 50 мс /дел

Время задержки

1 мкс … 5 с

Дрожание задержки

1:20000

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)

Вход усилителя

закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)

Полярность синхронизации

«+» или «-» или полярность ТВ-синхронизации

ТВ-синхронизация

ТВ-строки (TV-H), ТВ-кадры (TV-V)

Чувствительность синхронизации

Режим работы

Частота

INT

EXT

AUTO

10 Гц … 20 МГц

20 МГц … 100 МГц

0.35 дел

1.5 дел

50 мВ

150 мВ

NORM

DC … 20 МГц

20 МГц … 100 МГц

0.35 дел

1.5 дел

50 мВ

150 мВ

TV

синхросигнал

1 дел

200 мВпик-пик

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

300 В при 1 кГц

Режим X-Y

Режим работы

ось X: CH1, CH2, EXT

ось Y: CH1, CH2, CH1 + CH2

Чувствительность

2 мВ /дел … 5 В /дел ±3%

EXT: 0.1 В /дел ±5%

Частотный диапазон X-входа

500 кГц

Сдвиг фазы

≤3° (50 кГц)

Чувствительность выходного сигнала

Напряжение

примерно 25 мВ на 50 Ом

Частотный отклик

~ 10 МГц

Курсорные измерения

Курсорные измерения

ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ

Разрешение

1 /100 дел

Эффективный диапазон

±3 дел (по вертикали)

±4 дел (по горизонтали)

Настройка индикации

по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV,коэффициент щупа, AC /DC /GRN

по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO

синхронизация: источник, связь, склон, уровень, TV-V, TV-H

прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9

Специальные функции

ВРЕМЯ /ДЕЛ авто диапазон

установлен

Панель установки «сохранение /воспроизведение»

10 настроек

Панель установки фиксации

установлен

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц

Выходное напряжение

2 Впик-пик ±2%

Общие характеристики

Питание

110 В /220 В ±10%, 50 Гц /60 Гц

Габариты

310х150х455 мм

Вес

9 кг
