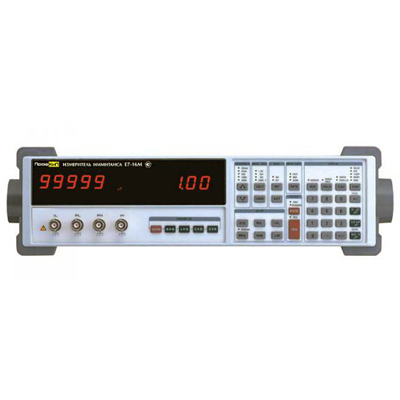

Измеритель иммитанса Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц.
Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.
|
Параметры |
Значения |
|
Режимы измерения |
AUTO, R+Q, L+Q, C+D, C+R |
|
Базовая погрешность |
0.05% |
|
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01% |
|
Напряжение тест-сигнала |
0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ |
|
Диапазоны измерения |
R+Q (R): 0.0001 Ом … 2000 МОм R+Q (Q): 0.00001 … 50 L+Q (L): 0.0001 мкГн … 99999 Гн L+Q (Q): 0.0001 … 50 C+D (C): 0.0001 пФ … 99999 мкФ C+D (D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм |
|
Скорость измерения (1 кГц) |
низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с |
|
Усреднение |
2 изм … 10 изм |
|
Эквивалентная схема измерений |
последовательная /параллельная |
|
Отображаемые параметры |
измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки |
|
Постоянное напряжение смещения |
внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А |
|
Переключение диапазона измерения |
автоматическое /ручное |
|
Запуск измерений |
непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB,HANDLER) |
|
Общие характеристики |
|
|
Зажимная оснастка |
4-проводная оснастка Кельвина для деталей с радиальными выводами |
| Защита прибора при проведении измерений |
до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения |
| Балансировка прибора |
|
| Разбраковка |
до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев |
| Самоконтроль |
тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.) |
| Сохранение и повторный вызов |
сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию |
| Интерфейсы |
установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232,GPIB, HANDLER) |
| Условия эксплуатации | 0°С ... 50°С, относительная влажность до 80 % |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | не более 20 Вт |
| Габариты | 109х363х386 мм |
| Вес | 5.8 кг |
|
