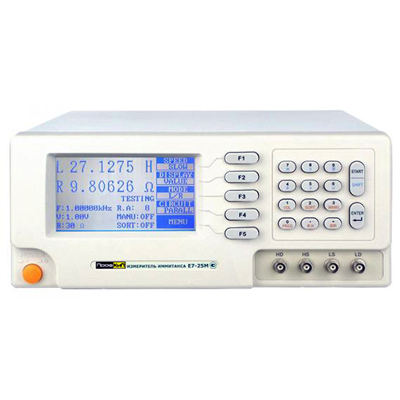

Измеритель иммитанса Е7-25М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 300 кГц.
Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами. Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.
Отличительные особенности:
Программируемый сигнал в диапазоне частот от 50 Гц до 300 кГц с шагом 0.01 Гц
Программируемый сигнал с уровнем от 10 мВ скз до 2.0 В скз с шагом 0.01 В 10 измеряемых параметров
Базовая погрешность 0.05%
Тест-сигнал: 10 кГц … 100кГц
Последовательная /параллельная схема замещения
Одновременная индикация двух результатов измерения
Измерение в абсолютных и относительных единицах, ∆-измерения
Большой высококонтрастный ЖК-дисплей с подсветкой
Интерфейс: RS-232, HANDLER
Технические характеристики измерителя иммитанса Е7-25М:
Параметры
Значения
Измеряемые параметры
L, C, R, |Z|, D, Q, X, B, G, θ
Точность
0.05%
Частота тест-сигнала
50 Гц … 300 кГц
Разрешение по частоте
0.01 Гц
Уровень тест-сигнала
0.01 В скз … 2.00 В скз
Разрешение по уровню
0.01 В
Выходной импеданс
30 Ом или 100 Ом
Диапазон измерения
|Z|, R, X: 0.00001 Ом … 99.9999 МОм
C: 0.00001 пФ … 999.999 мФ
L: 0.00001 мкГн … 9.99999 кГн
G, B: 0.0001 мкс … 999.999 с
D: 0.00001 … 9.99999
Q: 0.00001 … 99999.9
Θ(DEG): -179.999° … 179.999°
Θ(RAD): -3.14159 … 3.14159
Δ%: -999.999% … 999.999%
Скорость измерения
медленно (slow): 650 мс
умеренно (medium): 90 мс
быстро (fast): 32 мс
Схема измерений
параллельная /последовательная
Запуск измерений
автоматический /ручной
Режим запуска
внутренний /внешний, ручной
Усреднение скорости
1 … 255
Функции коррекции
открытые /короткие и корректировки развертки
Измерительные терминалы
пять терминалов
Режим отображения
непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера
Разрядность дисплея
первичный и вторичный: 6 разрядов
Функции компаратора
контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров
Интерфейс
RS-232, HANDLER
Общие характеристики
Дисплей
ЖК с подсветкой
Питание
110 В ... 127 В ± 10 %/220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц
Габариты
320х140х400 мм
Вес
4.5 кг
Комплект поставки:
Измеритель иммитанса ПРОФКИП Е7-25М
4-проводный измерительный кабель с 2 зажимами типа «крокодил»
