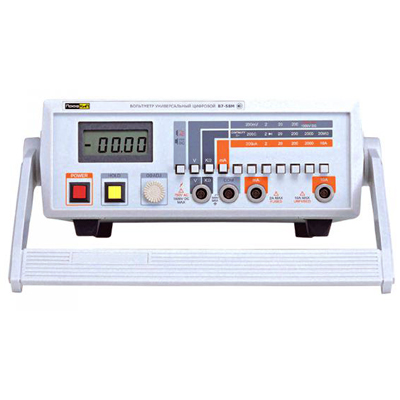

Универсальный вольтметр ПРОФКИП В7-58М представляет собой прибор с 4½ разрядным дисплеем, интерфейсам RS-232 с возможностью дистанционного управления.
Прeдназначeн для измерения основных элeктричeских величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току.
Вольтметр универсальный ПРОФКИП В7-58М выполнен в компактном корпусе, с удобным эргономичным расположением органов управления.
Применяется при ремонте, настройке и разработке электротехнических и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Отличительные особенности:
Технические характеристики вольтметра ПРОФКИП В7-58М:
|
Напряжение постоянного тока |
|||||
|
Диапазон |
Разрешение |
Точность |
Защита от перегрузок |
||
|
200 мВ |
10 мкВ |
±(0.05% х Uуст + 2 е.м.р.) В |
500 В пер. /пост. |
||
|
2 В |
100 мкВ |
±(0.05% х Uуст + 2 е.м.р.) В |
500 В пер. /пост. |
||
|
20 В |
1 мВ |
±(0.05% х Uуст + 2 е.м.р.) В |
500 В пер. /пост. |
||
|
200 В |
10 мВ |
±(0.05% х Uуст + 2 е.м.р.) В |
1000 В пост. или пик. знач. |
||
|
1000 В |
100 мВ |
±(0.075% х Uуст + 2 е.м.р.) В |
1000 В пост. или пик. знач. |
||
|
Напряжение переменного тока |
|||||
|
Диапазон |
Разрешение |
Частота |
Точность |
Защита от перегрузок |
|
|
200 мВ |
10 мкВ |
450 Гц |
±(0.5% х Uуст + 10 е.м.р.) В |
350 В пер. /пост. |
|
|
2 В |
100 мкВ |
350 Гц |
±(0.5% х Uуст + 10 е.м.р.) В |
350 В пер. /пост. |
|
|
20 В |
1 мВ |
450 Гц |
±(0.5% х Uуст + 10 е.м.р.) В |
350 В пер. /пост. |
|
|
200 В |
10 мВ |
450 Гц |
±(0.5% х Uуст + 10 е.м.р.) В |
1000 В пост. или пик. знач. |
|
|
750 В |
100 мВ |
450 Гц |
±(0.75% х Uуст + 10 е.м.р.) В |
1000 В пост. или пик. знач. |
|
|
Полное входное сопротивление 10 МОм при емкости менее чем 100 пФ |
|||||
|
Измерение силы постоянного тока |
|||||
|
Диапазон |
Разрешение |
Нагрузка |
Точность |
Защита от перегрузок |
|
|
200 мкА |
10 нА |
(0.3 х Uмакс) В |
±(0.3% х Iуст + 3 е.м.р.) А |
2 А предохранитель |
|
|
2 мА |
0.1 мкА |
(0.3 х Uмакс) В |
±(0.3% х Iуст + 3 е.м.р.) А |
2 А предохранитель |
|
|
20 мА |
1 мкА |
(0.3 х Uмакс) В |
±(0.3% х Iуст + 3 е.м.р.) А |
2 А предохранитель |
|
|
200 мА |
10 мкА |
(0.3 х Uмакс) В |
±(0.3% х Iуст + 3 е.м.р.) А |
2 А предохранитель |
|
|
2000 мА |
100 мкА |
(0.5 х Uмакс) В |
±(0.3% х Iуст + 3 е.м.р.) А |
2 А предохранитель |
|
|
10 А |
1 мА |
(0.7 х Uмакс) В |
±(1% х Iуст + 3 е.м.р.) А |
без предохранителя |
|
|
Измерение силы переменного тока |
|||||
|
Диапазон |
Разрешение |
Нагрузка |
Точность |
Защита от перегрузок |
|
|
200 мкА |
10 нА |
(0.3 х Uмакс) В |
±(0.75% х Iуст + 10 е.м.р.) А |
2 А предохранитель |
|
|
2 мА |
0.1 мкА |
(0.3 х Uмакс) В |
±(0.75% х Iуст + 10 е.м.р.) А |
2 А предохранитель |
|
|
20 мА |
1 мкА |
(0.3 х Uмакс) В |
±(0.75% х Iуст + 10 е.м.р.) А |
2 А предохранитель |
|
|
200 мА |
10 мкА |
(0.3 х Uмакс) В |
±(0.75% х Iуст + 10 е.м.р.) А |
2 А предохранитель |
|
|
2000 мА |
100 мкА |
(0.5 х Uмакс) В |
±(0.75% х Iуст + 10 е.м.р.) А |
2 А предохранитель |
|
|
10 А |
1 мА |
(0.7 х Uмакс) В |
±(1% х Iуст + 10 е.м.р.) А |
без предохранителя |
|
|
В диапазоне частот 50 Гц … 450 Гц |
|||||
|
Сопротивление |
|||||
|
Диапазон |
Разрешение |
Точность |
Защита от перегрузок |
||
|
200 Ом |
10 мОм |
±(0.2% х Rуст + 5 е.м.р.) Ом |
350 В пер. /пост. |
||
|
2 кОм |
100 мОм |
±(0.2% х Rуст + 5 е.м.р.) Ом |
350 В пер. /пост. |
||
|
20 кОм |
1 Ом |
±(0.2% х Rуст + 5 е.м.р.) Ом |
350 В пер. /пост. |
||
|
200 кОм |
10 Ом |
±(0.2% х Rуст + 5 е.м.р.) Ом |
350 В пер. /пост. |
||
|
2 МОм |
100 Ом |
±(0.2% х Rуст + 10 е.м.р.) Ом |
350 В пер. /пост. |
||
|
20 МОм |
1 кОм |
±(0.75% х Rуст + 10 е.м.р.) Ом |
350 В пер. /пост. |
||
|
Общие характеристики |
|||||
|
Питание |
220 В ... 230 В ± 10 %, 50 Гц | ||||
|
Габариты |
240х205х75 мм | ||||
|
Вес |
2.1 кг | ||||
Комплект поставки:
|
