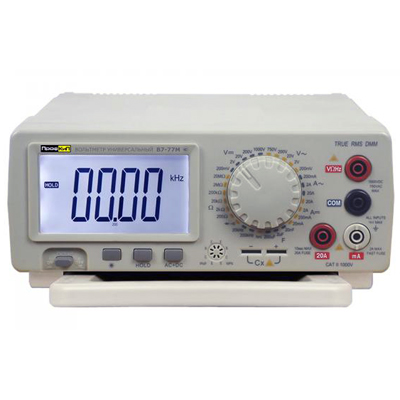

Универсальный вольтметр ПРОФКИП В7-77М предназначен для измерения постоянного напряжения, переменного напряжения, сопротивления постоянному току, силы постоянного и силы переменного токов, для обеспечения измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.
ПРОФКИП В7-77М - недорогой сервисный цифровой прибор, удачно сочетающий малый вес, компактность и прочность конструкции с высоким качеством измерений.
Отличительные особенности:
Технические характеристики вольтметра ПРОФКИП В7-77М:
|
Параметры |
Значения |
|
Напряжение постоянного тока |
|
|
Диапазон измерения |
200 мВ, 2 В, 20 В, 200 В, 1000 В |
|
Точность |
±(0.05% + 3) на диапазоне 200 мВ … 200 В ±(0.1% + 5) на диапазоне 1000 В |
|
Полное входное сопротивление |
10 МОм |
|
Напряженние переменного тока |
|
|
Диапазон измерения |
200 мВ, 2 В, 20 В, 200 В, 750 В |
|
Точность |
200 мВ на диапазоне 50 Гц … 50 кГц ±(0.8% + 80) 2 В … 20 В на диапазоне 50 Гц … 20 кГц ±(0.8% + 80) 200 В на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 750 мВ на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
|
Входное сопротивление |
2 МОм |
|
Постоянный ток |
|
|
Диапазон измерения |
20 мА, 200 мА, 2 А, 20 А |
|
Точность |
±(0.35% + 10) на диапазоне 20 мА, 200 мА ±(0.8% + 10) на диапазоне 2 А, 20 А |
|
Переменный ток |
|
|
Диапазон измерения |
200 мА, 2 А, 20 А |
|
Точность |
200 мА на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 2 А … 20 А на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
|
Сопротивление |
|
|
Диапазон измерения |
200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
|
Точность |
±(0.1% + 20) на диапазоне 200 Ом ±(0.1% + 5) на диапазоне 2 кОм … 2 МОм ±(0.4% + 5) на диапазоне 20 МОм |
|
Емкость |
|
|
Диапазон измерения |
20 нФ, 2 мкФ, 200 мкФ |
|
Точность |
±(3.5% + 20) на диапазоне 20 нФ, 2 мкФ ±(5.0% + 30) на диапазоне 200 мкФ |
|
Частота |
|
|
Диапазон измерения |
20 кГц, 200 кГц |
|
Точность |
±(1.0% + 20) |
|
Коэффициент усиления hFE (pnp или npn) |
|
|
Отображение |
0 … 1000.0 |
|
Условия проведения тестов |
Сила тока ок.10 мкА, Vкол.-эм. - ок.3 В |
|
Функции |
|
|
Проверка диодов |
Проверка прямого напряжения диодов |
|
Максимальное прямое напряжение 2 В, открытое напряжение 2.8 В |
|
|
Проверка цепей |
< > |
|
Общие характеристики |
|
|
Питание |
110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 260х220х82 мм |
| Вес | 1.4 кг |
Комплект поставки:
|
