Артикул: В7-40М
|

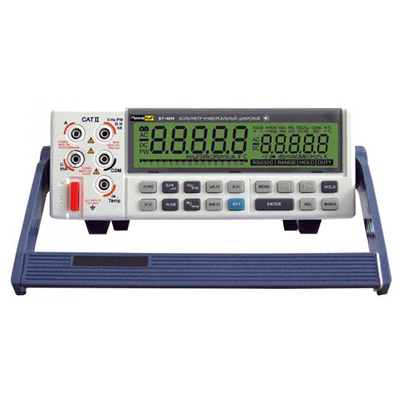

Универсальный вольтметр ПРОФКИП В7-40М предназначен для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току.
Вольтметр универсальный ПРОФКИП В7-40М применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях.
Отличительные особенности:
Технические характеристики вольтметра ПРОФКИП В7-40М:
Параметры |
Значения |
Постоянное напряжение |
|
Диапазон измерения |
500 мВ, 2500 мВ, 5 В, 50 В, 500 В, 1000 В |
Точность |
±0.05% + 5 |
Переменное напряжение |
|
Диапазон измерения |
500 мВ, 5 В, 50 В, 500 В, 750 В |
Точность |
±0.75% + 20 |
Переменное + постоянное напряжение |
|
Диапазон измерения |
500 мВ, 5 В, 50 В, 500 В, 750 В |
Точность |
1.5% + 50 (500 мВ) 2.0% + 50 (5 В, 50 В, 500 В, 750 В) |
Постоянный ток |
|
Диапазон измерения |
5000 мкА шунт 100 Ом 500 мА шунт 1 Ом 10 А шунт 10 МОм |
Точность |
0.2% + 5 (500 мкА, 500 мА) 0.5% + 5 (10 А) |
Переменный ток |
|
Диапазон измерения |
5000 мкА, 500 мА, 10 А |
Частота |
50 Гц … 1 кГц |
Точность |
0.75% ±20 для < > 1% для > 40000 отсчетов |
Переменный + постоянный ток |
|
Диапазон измерения |
5000 мкА, 500 мА, 10 А |
Частота |
Постоянный ток 1 кГц |
Точность |
1.5% + 50 для < > 2% для > 30000 отсчетов |
Сопротивление |
|
Диапазон измерения |
50 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 50 МОм |
Разрешение |
0.01 Ом (50 Ом) 0.1 Ом, 1 Ом, 10 Ом, 100 Ом (5 кОм, 50 кОм, 500 кОм, 5 МОм) 1 кОм (50 МОм) |
Точность |
1.0% + 20 (50 Ом) 0.2% + 5 (5 кОм, 50 кОм, 500 кОм, 5 МОм) 1.0% + 10 (50 МОм) |
Сопротивление, измеренное низким напряжением |
|
Диапазон измерения |
5 кОм, 50 кОм, 5 МОм, 50 МОм |
Разрешение |
1 Ом, 10 Ом, 100 Ом, 1 кОм (5 кОм, 50 кОм, 5 МОм) 10 кОм (50 МОм) |
Точность |
0.5% + 5 (5 кОм, 50 кОм, 5 МОм) 2.5% + 10 (50 МОм) |
Наносекунды |
|
Диапазон измерения |
500 нс |
Разрешение |
0.1 нс |
Точность |
3.0% + 5 |
Прозвон цепи |
|
Диапазон измерения |
5 кОм, 50 кОм, 500 кОм, 5 МОм |
Точность |
< > >15 Ом (5 кОм, открытый вход, звуковой сигнал выкл.) < > >100 Ом (50 кОм, открытый вход, звуковой сигнал выкл.) < > >1 кОм (500 кОм, открытый вход, звуковой сигнал выкл.) < > >10 кОм (5 МОм, открытый вход, звуковой сигнал выкл.) |
Проверка диодов |
|
Диапазон измерения |
20 В |
Точность |
5% + 10 |
Ток |
1 мА |
Напряжение открывания |
15 В … 22 В |
Емкость |
|
Диапазон измерения |
5 нФ разрешение 1 пФ 50 нФ разрешение 10 пФ 500 нФ разрешение 100 пФ 5 мкФ разрешение 1 нФ 50 мкФ разрешение 10 нФ 500 мкФ разрешение 100 нФ 5 мФ разрешение 1 мкФ |
Точность |
5% + 10 (5 нФ) 2% + 10 (50 нФ, 500 нФ) 2% + 5 (5 мкФ, 50 мкФ) 3% + 10 (500 мкФ, 5 мФ) |
Частота |
|
Диапазон измерения |
50 Гц разрешение 0.01 Гц 500 Гц разрешение 0.1 Гц 50 кГц разрешение 1 Гц 500 кГц разрешение 10 Гц 5 кГц разрешение 100 Гц |
Точность |
0.01% + 5 |
Ширина импульсов |
|
Диапазон измерения |
200 мс |
Разрешение |
10 мкс |
Точность |
0.1% + 5 |
Коэффициент заполнения импульсов |
|
Диапазон измерения |
100% |
Разрешение |
0.01% |
Точность |
0.1% + 5 |
Температура |
|
Диапазон измерения |
-20°С … 0°С 0°С … 150°С 150°С … 1200°С |
Разрешение |
0.1°С |
Точность |
±3°С (-20°С … 0°С) ±2°С (0°С … 150°С, 150°С … 1200°С) |
°F |
°F = °C x 9/5 + 32 |
°К |
°K = °C + 273.1 |
Определение пикового значения |
|
Диапазон измерения |
постоянное напряжение: мВ, В постоянный ток: мкА, мА, А |
Точность |
Менее чем 10% на пик с продолжительностью < > 10% от полной шкалы каждого измерения |
Общие характеристики |
|
Частота обновления |
2 с. |
Рабочая температура | 0°С ... 40°С при влажности < > |
Питание | 120 В/220 В, 50 Гц/60 Гц |
Автовыключение | 15 мин. |
Габариты | 270х245х95 мм |
Вес | 1.7 кг |
