Комплекты образцов искусственных дефектов и зазоров КОИДЗ-ВД, предназначены для поверки (калибровки) и настройки вихретоковых дефектоскопов. Они воспроизводят размеры зазоров (пластинами заданной толщины) и дефектов (в виде нарушения сплошности материала).
Могут применяться в территориальных органах Ростехрегулирования и промышленных предпр-ях для обеспечения единства измерений вихретоковыми дефектоскопами при контроле качества продукции.
Отличительные особенности:

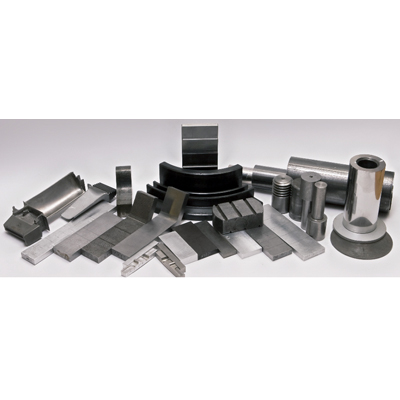

Комплекты КОИДЗ-ВД состоят из образцов искусственных дефектов (ОИД) и образцов зазоров (ОЗ). Образцы искусственных дефектов выполнены в виде плоских и изогнутых плаcтин и цилиндров, на рабочих поверхностях которых изготовлены дефекты в виде нарушения сплошности в форме щелей различной глубины, ширины раскрытия и длины.
Рабочими поверхностями плоских ОИД являются две противолежащие поверхности, на которых прорезаны электроэрозионным способом продольные щели. Рабочими поверхностями ОИД, воспроизводящими положительную криволинейную поверхность, являются образцы с цилиндрической поверхностью.
Рабочей поверхностью ОИД, воспроизводящей отрицательную кривизну, является внутренняя поверхность изогнутой пластины — место перегиба.
Комплект КОИДЗ-ВД содержит ОИД для определения влияния различных величин. Для определения влияния шероховатости рабочих поверхностей комплект содержит ОИД с различной шероховатостью, на которых изготовлены дефекты одинаковой глубины. Для определения влияния положительной кривизны и шероховатости поверхности комплект содержит цилиндрические образцы с различной шероховатостью рабочих поверхностей, на которых изготовлены дефекты одинаковой глубины. Для определения одновременного влияния отрицательной кривизны и шероховатости поверхности комплект содержит изогнутые пластины, на которых прорезаны два дефекта одинаковой глубины, один из которых расположен на плоской, другой на изогнутой частях образца.
Для определения влияния химического состава материала контролируемых изделий комплект содержит образцы из стали 10, стали 20 и стали 45. На каждом образце изготовлены одни и те же дефекты. Для учета влияния удельной электрической проводимости комплект содержит образцы из немагнитных конструкционных материалов: из алюминиевого сплава Д16Т и титанового сплава ВТ-23. На каждом образце изготовлены одни и те же дефекты.
Образцы зазоров представляют собой плоские и изогнутые пластины разной толщины, выполненные из диэлектрического материала.
Технические характеристики:
Диапазон номинальных значений глубины дефектов, мм
от 0,1 до 10.
Пределы допустимой погрешности значения глубины дефектов, мм
от ±0,02 до ±0,25.
Диапазон номинальных значений ширины раскрытия дефектов, мм
от 0,03 до 0,15.
Пределы допустимой погрешности значения ширины раскрытия дефектов, мм
от ±0,01 до ±0,05.
Диапазон номинальных значений длины дефектов, мм
от 6 до 100.
Пределы допустимой погрешности значения длины дефектов, мм
от ±0,5 до ±1.
Диапазон номинальных значений толщины образцов диэлектрического зазора, мм
от 0,2 до 10.
Пределы допустимой погрешности значения толщины образцов, мм
от ±0,02 до ±0,5.
Диапазон номинальных значений радиуса кривизны криволинейных поверхностей с дефектами, мм
