Артикул: Г3-131
|

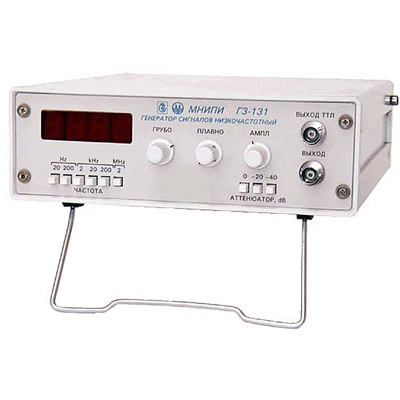

Генератор сигналов низкочастотный Г3-131 обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.
Генератор низкочастотного синусоидального сигнала предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.
Отличительные особенности:
Технические характеристики генератора сигналов Г3-131:
| Формы выходных сигналов | Синус, прямоугольник (ТТЛ уровень) |
| Диапазон частот | 2 Гц - 2 МГц |
| Погрешность установки частоты | ± 1% |
| Нестабильность частоты | за 15 мин 0,1%; за 180 мин 0,5% |
| Амплитуда:
без нагрузки нагрузка 600 Ом |
≥ 10 В ≥ 5 В |
| Плавное ослабление | ≥ 20 дБ |
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz |
| Сигнал прямоугольной формы (ТТЛ уровень) | |
| Значение напряжения:
высокого уровня низкого уровня |
≤ 0,4 В (нагрузка 300 Ом, 100 пФ) |
| Время перехода из высокого уровня в низкий и наоборот | ≤ 100 нс |
| Общие характеристики | |
| Питание | (220±22) В, (50±0,5) Гц |
| Потребляемая мощность | 10 В · А |
| Габаритные размеры (HxWxD) | 210x248x71 мм |
| Масса | 2 кг |
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
Заменяет приборы: Г3-36, Г3-36А, Г3-102, Г3-106, Г3-107, Г3-111
|

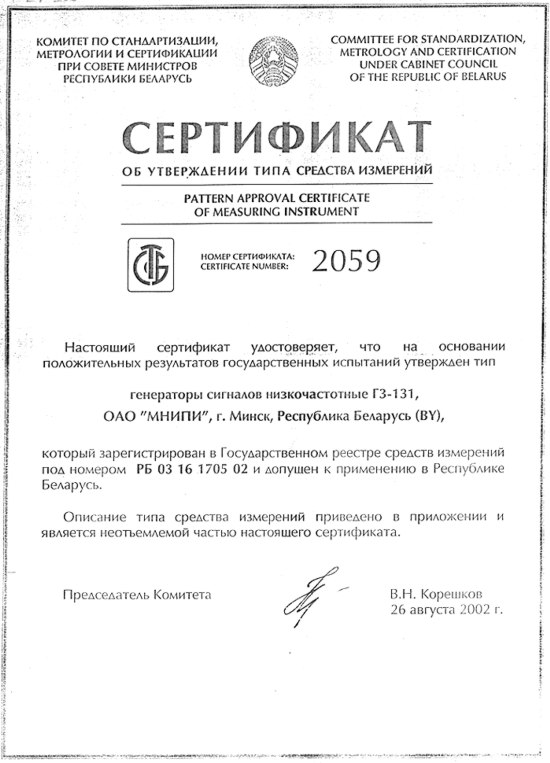

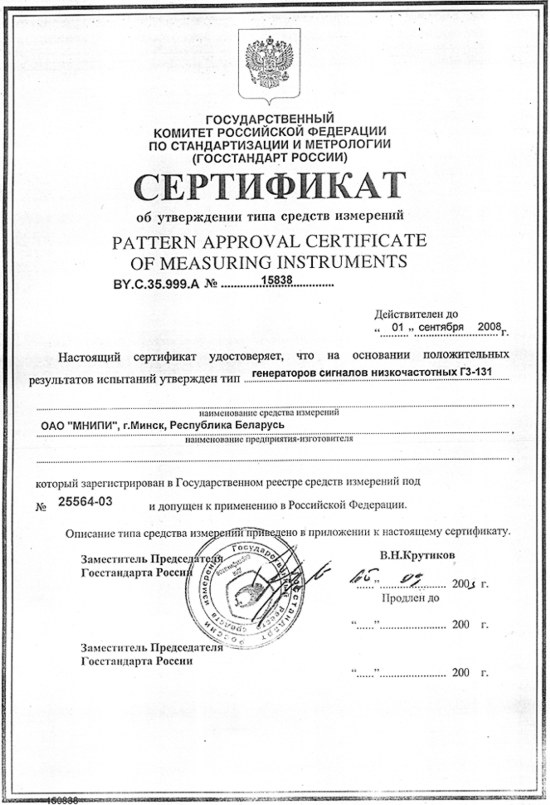

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
