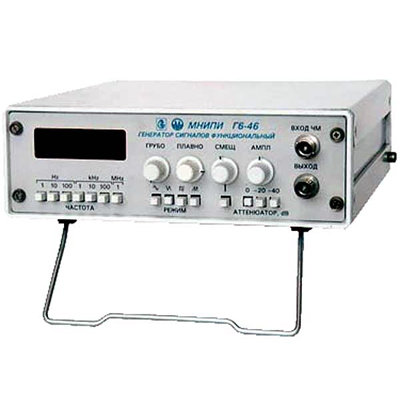

Генератор сигналов функциональный Г6-46 является многофункциональным прибором, формирующим нормированные сигналы пяти форм в широком диапазоне частот, содержит цифровую индикацию частоты.
Генератор предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Отличительные особенности:
Технические характеристики функционального генератора сигналов Г6-46:
| Формы выходных сигналов | Синус, треугольник, пила, прямоугольник, синхровыход (уровень ТТЛ) |
| Диапазон частот | 0,1 Гц - 1 МГц |
| Погрешность установки частоты | ≤ 1% |
| Нестабильность частоты | за 15 мин 0,5% |
| Амплитуда:
без нагрузки нагрузка 600 Ом |
≥ 20 В (размах сигнала) ≥ 10 В (размах сигнала) |
| Плавное ослабление | ≥ 20 дБ |
| Плавное смещение сигналов | От 2,5 В до -2,5 В (нагрузка 600 Ом) и от 5 до - 5 В без нагрузки |
| ЧМ-модуляция:
Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда ≤ 5 В, полярность любая |
|
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | 5% в диапазоне от 10 Гц до 100 кГц |
| Сигнал прямоугольной формы | |
| Длительность фронта и среза | ≤ 100 нс (нагрузка 600 Ом, 100 пф) |
| Выбросы на вершинах сигнала | ≤ 5% (нагрузка 600 Ом, 100 пф) |
| Асимметрия импульсов | ≤ 5% (нагрузка 600 Ом, 100 пф) |
| Сигнал треугольной формы | |
| Коэффициент нелинейности | 1,5% в диапазоне частот от 1 до 100 Гц |
| Сигнал пилообразной формы | |
| Коэффициент нелинейности | 1,5% в диапазоне частот от 1 до 100 Гц |
| Сигнал прямоугольной формы (ТТЛ уровень, синхровыход) | |
| Значение напряжения:
высокого уровня низкого уровня |
≥ 2,4 В (нагрузка 300 Ом, 100 пФ) ≤ 0,4 В (нагрузка 300 Ом, 100 пФ) |
| Время перехода "1" → "0" и "0" → "1" | ≤ 100 нс |
| Общие характеристики | |
| Питание | (220±22) В, (50±0,5) Гц |
| Потребляемая мощность | 10 В · А |
| Габаритные размеры (HxWxD) | 210x248x71 мм |
| Масса | 2 кг |
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
Заменяет приборы: Г6-27, Г6-28, Г6-29, Г6-43
|

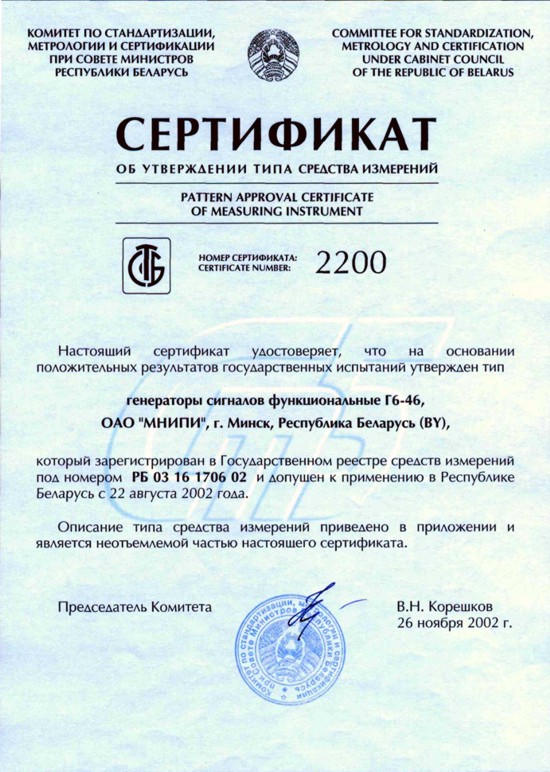

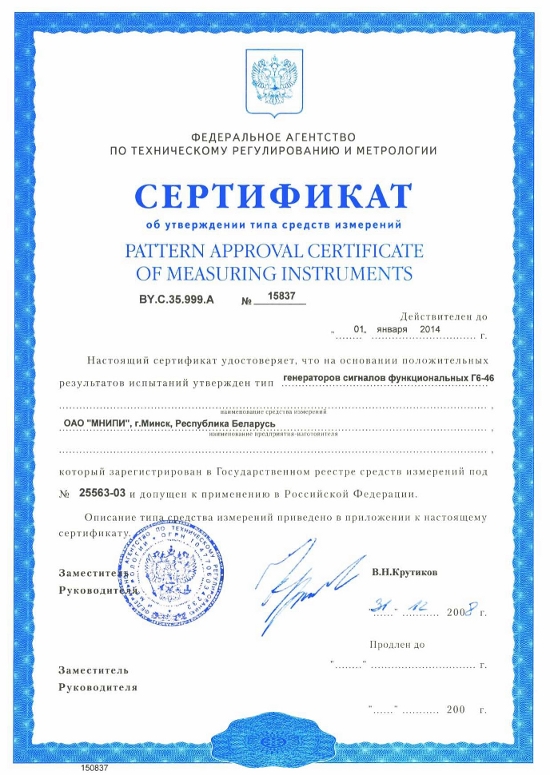

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
