Трассоискатель Leica DIGICAT 750i xf

  • Leica DIGICAT 750i xf

    /images/all/3/8798/big/img_5.jpg

    jijijij

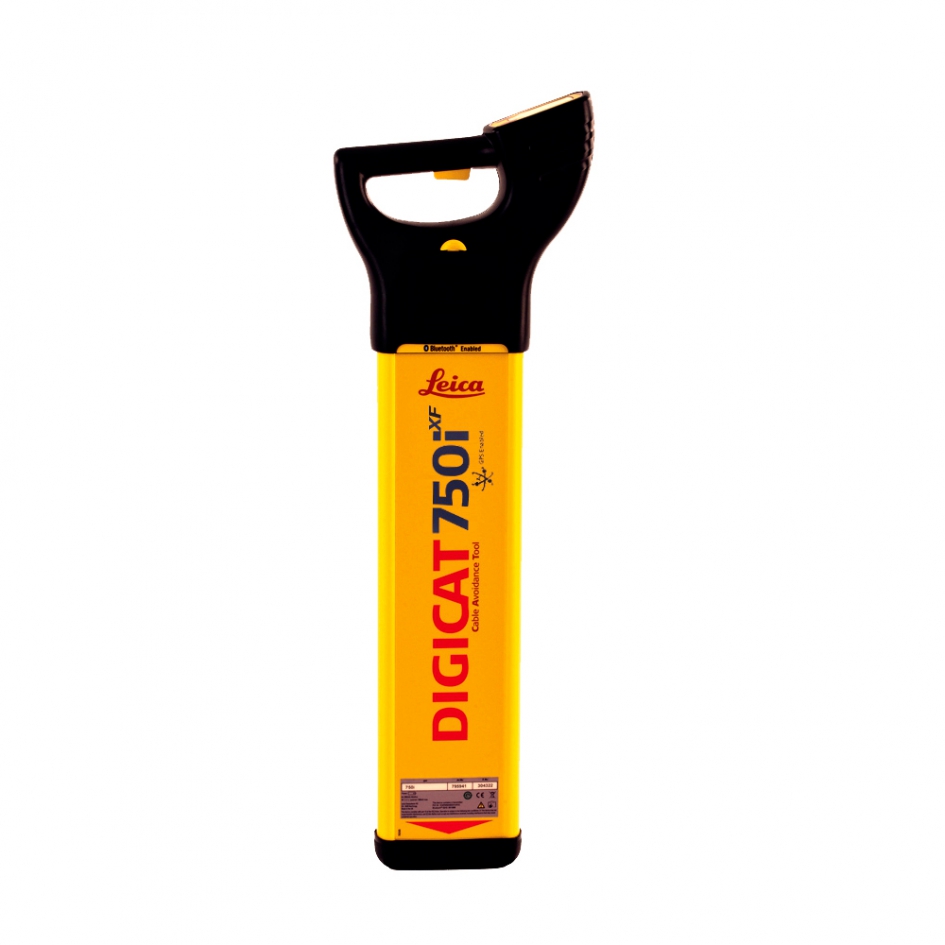

    Трассоискатель Leica DIGICAT 750i xf

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Leica


Страна производитель: Швейцария Швейцария
Артикул: 821252
В наличии!
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель Leica Digicat 750i xf выполняет те же функции, что и Digicat 650i, но имеет встроенный блок GPS для позиционирования.



Трассоискатель Leica Digicat 750i xf ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал.



Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для связи с ними имеется Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.Leica Digicat 750i поддерживает работу с полевым ГИС-контроллером, таким как Zeno 10 или 15, что позволяет бюджетно и эффективно организовать сбор геоданных и провести инвентаризацию подземных коммуникаций.Digicat 750i xf ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал. Точный поиск подземных коммуникаций, чтобы избежать их разрыва или повреждения.



Digicat 750i xf и генератор Digitex используются для определения глубины заложения кабеля или трубы. Значение глубины передается в контроллер по Bluetooth, а ПО Leica Zeno field позволяет определить координаты объекта. Можно также дополнительно включать изображения и комментарии, такие как: Тип и диаметр коммуникации; Дата и время инвентаризациии; Техническое состояние; Имя оператора и примечание.



Режимы работы трассоискателя Digicat 750i xf Digitex 100t xf:

  • «Напряжение» (пассивный) – обнаружение объектов по сигналам частотой 50Гц,
  • «Авто» (пассивный) - совместное использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50Гц - 60Гц,
  • «Радио» (пассивный) – обнаружение объектов по сигналам частотой 15 - 60кГц,
  • активный режим с индукционной передачей сигнала в трассируемый объект (используются частоты из ряда 512, 640, 8192, 32768Гц); работа на частотах 512 и 640Гц позволяет отслеживать трассу на больших расстояниях от генератора,
  • активный режим с гальванической передачей сигнала в трассируемый объект (используются частоты из ряда 512, 640, 8192, 32768Гц),
  • активный режим с использованием трассопоискового кабеля (для непроводящих объектов),
  • активный режим с использованием зонда Digimouse (для непроводящих объектов).

Характеристики трассоискателя Digicat 750i xf:
  • диапазон измерения глубины: от 0,3 до 3м в режиме «Напряжение» и активных режимах, от 0,3 до 2м в режиме «Радио» и до 10м с использованием опционального зонда Digimouse,
  • точность измерения глубины ±10%,
  • рабочие условия: температура от -20 до 50ºС, относительная влажность не более 95% без конденсата,
  • выходная мощность генератора: 1Вт,
  • время работы генератора от батарей (4 батареи размера D): 30 часов,
  • степень защиты корпуса генератора: IP 65 с закрытой крышкой,
  • габаритные размеры генератора: 280х260х180 мм,
  • масса генератора: 2,95 кг,
  • время работы приемника от батарей (6 батарей размера АА): 40 часов,
  • степень защиты корпуса приемника: IP 54,
  • габаритные размеры приемника: 760х265х85 мм,
  • масса приемника: 2,7 кг.



Особенности трассоискателя Digicat 750i xf


- Запись данных (встроенная память)
Digicat 600i xf умеет записывать и сохранять данные. Данные пишутся каждую секунду после первичной инициализации прибора. Эти записи хранятся в памяти трассоискателя и могут быть получены и переданы по Bluetooth® на ПК для анализа. Объем данных приблизительно на 80 часов использования.

Встроенное ПО Logicat
Позволяет загрузить сохраненные данные для просмотра. Загрузите все данные или отсортируйте их дате создания.

Bluetooth® совместимость
Локатор Digicat 600i xf также имеет порт Bluetooth® для беспроводного соединения. Он позволяет интегрировать Digicat в систему для сбора данных ГИС, записывать и преедавать информацию по беспроводной связи Bluetooth®.

Стандартный формат для всех Bluetooth® локаторах или усеченная версия для интеграции с ГИС устройствами, т.е. можно подключать портативный GPS для определения координат коммуникаций.

- Digicat 600i xf также определяет глубину залегания коммуникаций, когда локатор используется совместно с передатчиком Digitex или Digimouse (8кГЦ или 33 кГЦ). Определение глубины залегания нажатием лишь одной кнопки (до 3 м или до 9.9 м)

Индикация тока
Индикатор тока позволяет опознать коммуникацию, к которой подключен генератор Digitex.

К данному трассоискателю обычно покупают еще генераторы Leica Digitex:
- Leica Digitex 100t xf – мощность до 1 Вт
- Leica Digitex 300t xf – мощность до 3 Вт



Преимущества

  1. Интерфейс Bluetooth
  2. Индикация опасных зон оповещает о кабелях под напряжением,
  3. Технология обработки сигнала Digital Signal Processing (DSP)
  4. Подсветка экрана автоматически включается в темноте
  5. Режимы работы на частотах 8 кГЦ, 33 кГЦ, 512 ГЦ и 640 ГЦ
  6. Автоматический контроль делает Digicat простым в освоении и использовании
  7. Прочная, легкая конструкция, специально разработанная для суровых условий работ



Программное обеспечение Digicat обрабатывает эти сигналы и обеспечивают оператору звуковое и визуальное отображение информации о положении, глубине залегания и направлении проложения коммуникаций. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для моделей Digicat с функционалом Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.



Простая и удобная в работе трассопоисковая система позволяет избежать повреждений объектов, расположенных под землей и как следствие, сократить финансовые расходы и потери рабочего времени. Система DigiSystem может использоваться для поиска действующих (находящихся под напряжением) силовых кабелей, металлических объектов, отражающих сигналы, а также для трассировки пластиковых труб, дренажных каналов и других неметаллических коммуникаций. Трассопоисковая система DigiSystem легко адаптируется под решение любых задач, благодаря широкому выбору аксессуаров и модельному ряду.



Виды подземных коммуникаций

  • Самотечные трубопроводы (канализация, ливневая канализация, дренаж). Строятся из железобетонных, асбестоцементных и керамических труб.
  • Напорные трубопроводы транспортируют под давдением жидкостные и газовые продукты (водопровод, газопровод, теплофикация и др.). Сооружаются из стальных труб.
  • Кабельные сети (силовые кабели высокого и низкого напряжения - электротранспорт, а также телефонная связь, радиовещание, сигнализация – слаботочные линии). Прокладывают в блоках из бетонных, асбестоцеменных и других труб, иногда по дну траншеи.



Два способа поиска - пассивный и активный

При пассивном ( способ наведенных токов) способе с помощью трубокабелеискателя(Digicat 500i, 550i) обнаруживается переменное магнитное поле, существующее вокруг токонесущих кабелей. Обнаруживаются электрокабели и металлические трубы неглубокого заложения. Особенно на застроенных территориях где много блуждающих токов. При активном способе вокруг отыскиваемых подземных коммуникаций создается искусственное магнитное поле. Для этого кроме трубокабелеискателя необходим генератор электромагнитного поля звуковой частоты(DIGITEX 8/33).



При использовании генератора два способа: контактный и бесконтактный

  1. Контактный. Генератор в удобном месте подключается к искомой коммуникации непосредственно. На расстоянии 8-10 метров перпендикулярно коммуникации генератор заземляют. Вокруг коммуникации – поле, которое улавливается трубокабелеискателем.
  2. Бесконтактный. Когда подключение генератора к трубопроводам и кабелям невозможно или нежелательно. Генератор заземляют в двух точках, создавая вокруг коммуникации поле. Для поиска используется «отраженная величина» этого поля. Для поиска керамических, пластиковых, бетонных, деревянных других неметаллических коммуникаций используется трассировщик коммуникаций DIGITRACE 30/50/80 с проводом длиной 30, 50 или 80 метров.



Особенности трассопоискового оборудования Leica DigiSystem:

- оценка глубины залегания до 3 м,
- автоматическая настройка : предназначен для работы в самых суровых условиях,
- простота использования,
- цифровая обработка сигнала : точный, минимальное время обработки,
- самотестирование при включении,
- контрастный ЖК дисплей с подстройкой под и безошибочный поиск в условиях строительной площадки,
- при запуске входит в  максимальный режим : регулируемая выходная мощность чувствительности,
- высокая прочность, водонепроницаемость, безопасные условия работы,
- визуальное и звуковое оповещение о готовности к работе.



Программное обеспечение LOGiCAT

Загрузка сохраненных записей
Программное обеспечение LOGiCAT дает вам возможность загружать данные с трассоискате­лей Digicat 600i и 700i серии i. Чтобы посмотреть историю работы трассоискателя, просто загрузите все записи или выполни­те поиск по дате.
