Артикул: 00-00006936
|
Кабелеискатель "Успех КБИ-309М" предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.
Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

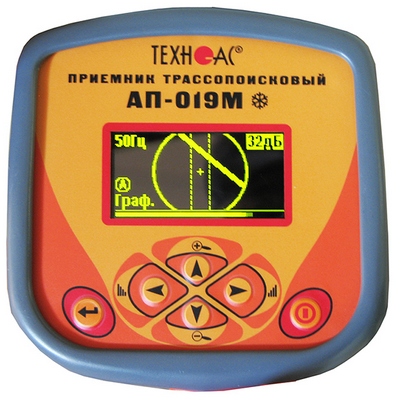

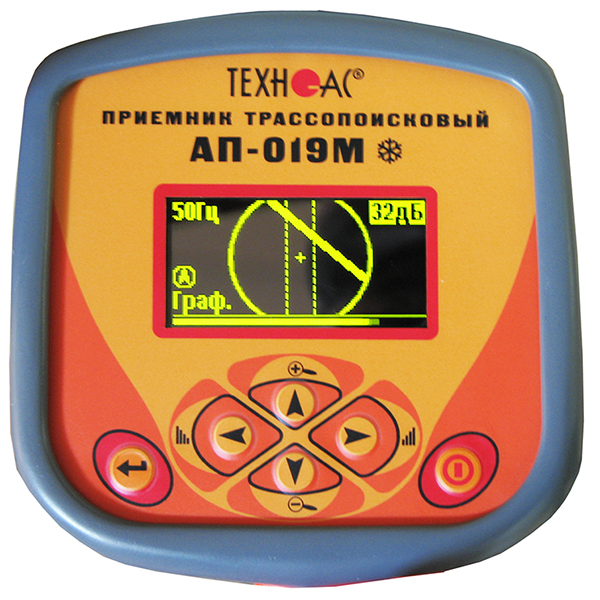

В режиме «График» на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.
Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.
Режим «График+» - при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Меню на двух языках (русский и английский).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).

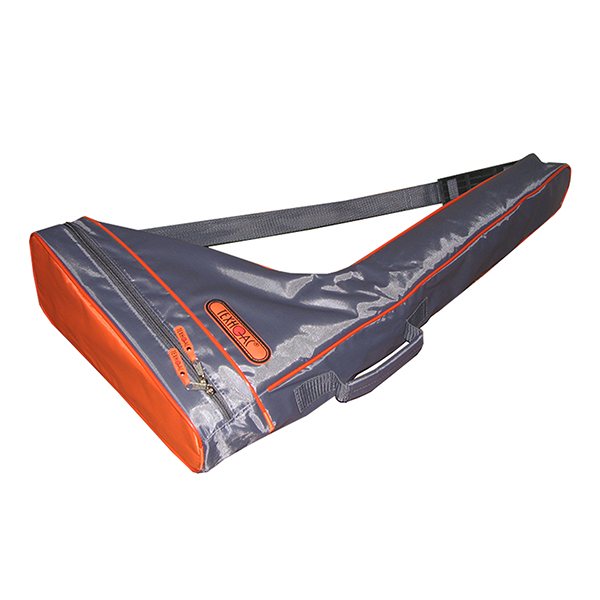

В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент у силения электрического тракта |
>100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | OLED-индикатор, 128х64 пикселей, 16 градаций серого |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов; при отрицательной температуре время работы сокращается |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
|
