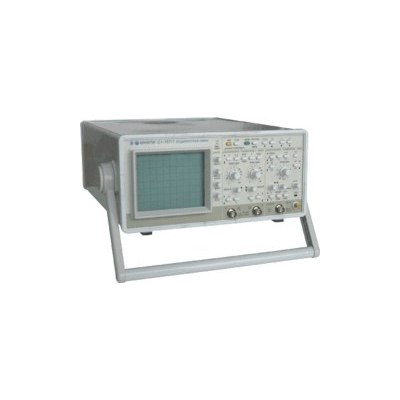

С1-167/1 - аналоговый осциллограф, имеющий блок аналого-цифрового преобразователя (АЦП), обеспечивающий наблюдение периодических и однократных электрических сигналов и измерение их параметров при помощи курсоров в полосе частот 0 - 10 МГц в цифровом режиме. В цифровом режиме индикация режимов работы и измеренных значений сигнала осуществляется на экране электронно-лучевой трубки (ЭЛТ).
C1-167/1 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 25 мГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 % (±4 % с делителем 1:10) |
| Время нарастания ПХ | ≤ 14 нс |
| Входной импеданс | 1 МОм/25 пФ (10 МОм/23 пФ с делителем 1:10) |
| Входное напряжение:
с открытым входом с закрытым входом с делителем 1:10 |
≤110 ≤110 ≤250 |
| Режимы по вертикали: Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов А+Б |
|
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел (шаг 1-2-5) |
| Погрешность установки | ±4%, с растяжкой ±5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешний |
| Внешняя синхронизация | 25 МГц; 0,2 - 10 В (1 Мом/25 пФ) |
| Режим X-Y: Наличие режима X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения 2 мВ/дел - 10 В/дел (± 10%) |
|
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 140x300x385 мм |
| Масса | 8 кг |
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
| Блок цифрового преобразования сигналов | |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0 - 10 МГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг 1-2-5) |
| Погрешность установки коэффициента отклонения | ± 3 % |
| Режимы работы | Канал А, канал Б, сумма каналов А ± Б |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 50 нс/дел - 20 с/дел (шаг 1-2-5) |
| Погрешность установки коэффициента отклонения | ± 3 % |
| Объём памяти | 64 Кб в каждом канале |
| Режим запуска развертки | Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала |
| Предзапуск | 100 % экрана |
| Погрешность измерения ΔU (сигнал ≥4 деления) | ±3 % |
| Погрешность измерения ΔT (интервал ≥4 деления) | ±2 % |
| Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ:
по вертикали |
на ±1/2 экрана |
|
