Артикул: 00-00002101
|
Тип оборудования: Трассотечепоисковый комплект
Производитель: Техно-АС
Модель: Успех АТГ-425.15Н
Гарантия: 1 год
Назначение прибора Успех АТГ-425.15Н:
Комплект трассотечепоисковый Успех АТГ-425.20 предназначен для:
Трассотечеискатель "Успех АТГ-425.15" - универсальный многофункциональный комплект, в котором объединены три устройства:
Рекомендуемые области применения
Особенности трассотечеискателя Успех АТГ-425.15:
Решаемые задачи:
Принцип работы
1. Пассивный поиск: (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
2. Активный поиск: (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
3. Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Технические характеристики трассотечеискателя Успех АТГ-425.15:

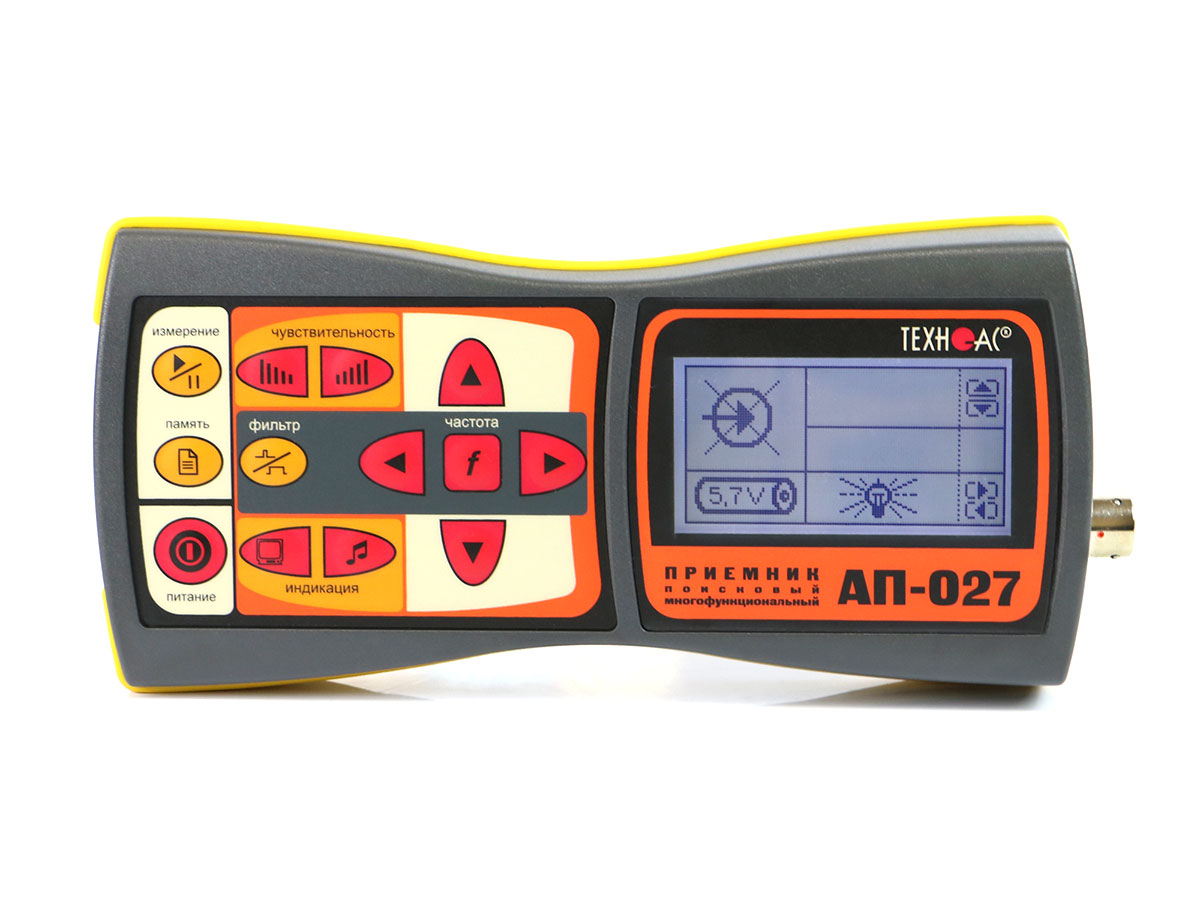

Приемник "АП-027"
|
Параметр |
Датчик ЭМД/ДКИ/ДОДК/КИ/НР |
Датчик АД |
|
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
|
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
|
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
|
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
|
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
|
Время непрерывной работы, не менее |
20 часов |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
|
Класс защиты от внешних воздействий |
IP54 |
|
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
|
Масса электронного блока, не более |
0,46 кг |
|

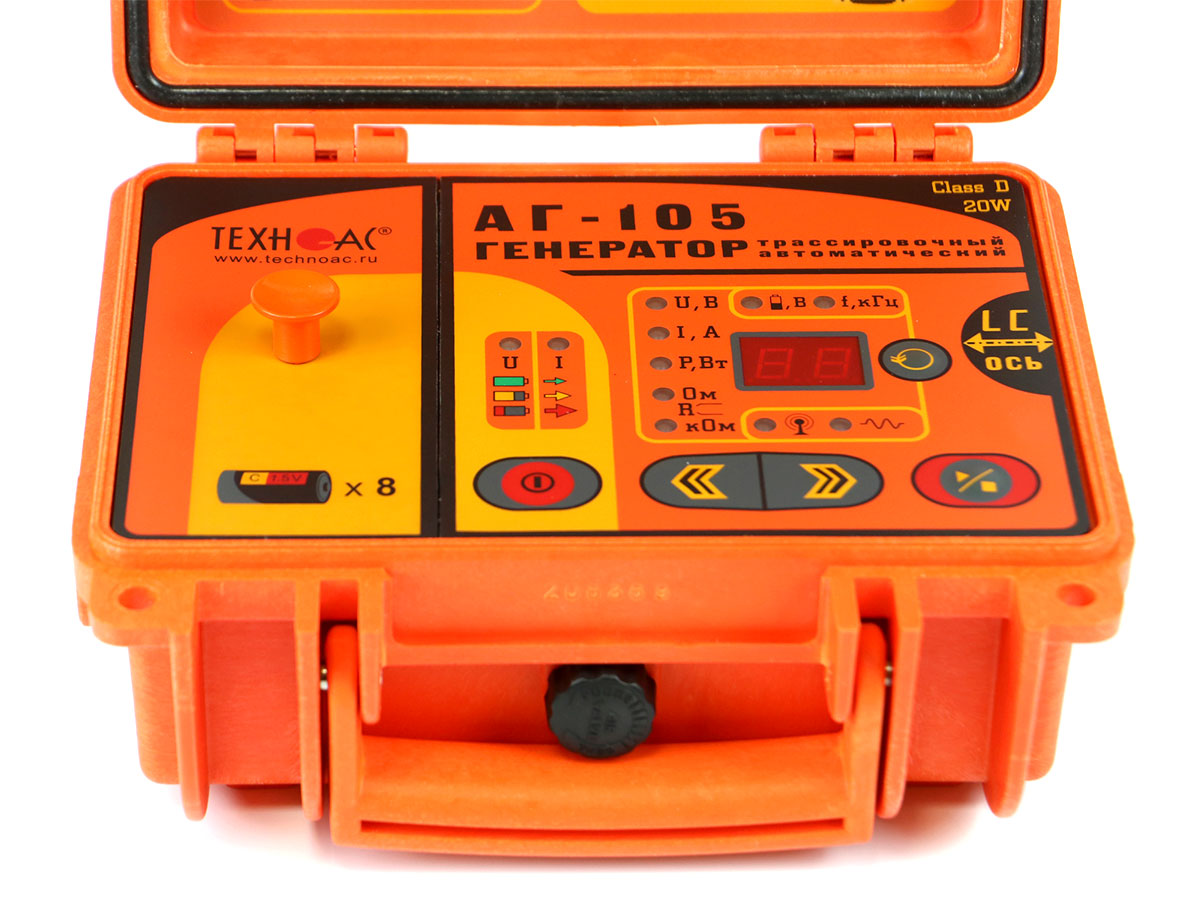

Генератор "АГ-105"
|
Параметр |
Значение |
|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» |
|
|
Нагрузка «клипсы» или «клещи» |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
|
«Антенные» режимы |
8192 «8.2» / 32768 «33» |
|
Режим работы |
|
|
«Антенные» режимы |
Встроенная передающая антенна «LC» |
|
Внешняя передающая антенна «АН» |
|
|
Режим работы |
|
|
Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки сигнала) |
|
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) |
|
|
Выходные параметры при напряжении питания 12…15В |
|
|
Выходной ток, А |
|
|
Ограниченный программой при ручном повышении, ≥ |
5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
|
3 - при частоте 32768Гц «33» |
|
|
Заданный для автоматического согласования, ≥ |
0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
|
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» |
|
|
Максимальное выходное напряжение, В |
|
|
В зависимости от «модуляции», ≥ |
32 - в двухчастотном режиме модуляции «2F» |
|
40 -в других режимах |
|
|
Максимальная выходная мощность, Вт |
|
|
Ограниченная программой, ≥ |
20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
|
6 - При частоте 32768 Гц «33» |
|
|
Источники питания |
|
|
Напряжение питания |
7…15 В |
|
Батарейный комплект «тип С×8» |
8 щелочных («alkaline») элементов 1,5В «тип С» |
|
Внешние источники питания (не входят в комплект поставки) |
Аккумулятор «12В» (например, автомобильный) |
|
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) |
|
|
Время работы («жизненный цикл» зависит от качества батарей) |
При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
|
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
|
|
Функциональные особенности |
|
|
Автоматическое управление выходной мощностью в процессе генерации |
Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
|
Согласование с нагрузкой |
Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: |
|
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
|
|
Варианты подключения к исследуемой коммуникации |
«Контактное» подключение с «возвратом тока через землю» |
|
«Бесконтактное» подключение с применением встроенной передающей антенны «LC» |
|
|
«Бесконтактное» подключение с применением внешней передающей антенны «АН» |
|
|
«Бесконтактное» подключение с применением индукционных передающих «клещей» |
|
|
Конструктивные параметры |
|
|
Выходной усилитель мощности |
Технология: модифицированный CLASS D КПД до 85% |
|
Габаритные размеры, мм |
216х180х105 мм |
|
Вес, кг |
2 |
|
Условия эксплуатации |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС |
|
Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |

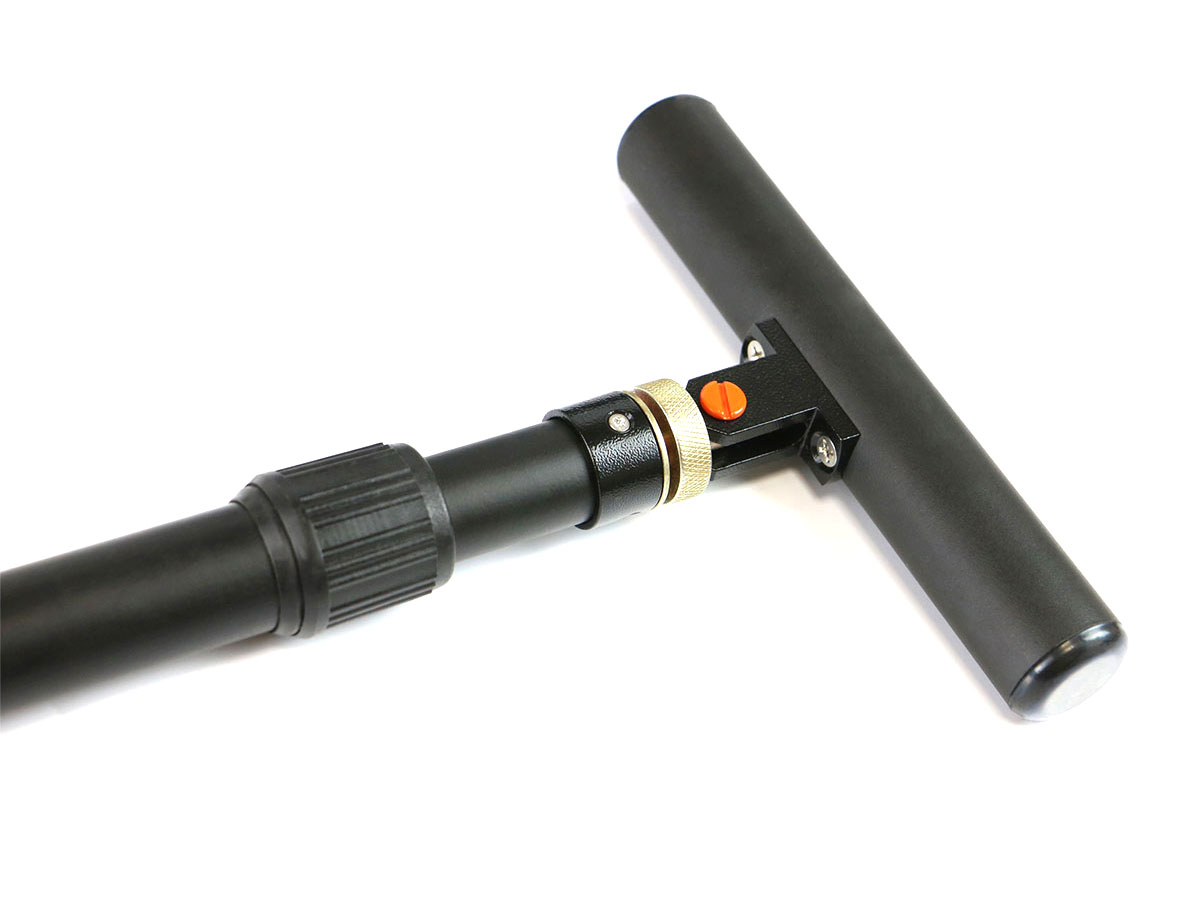

Электромагнитный датчик "ЭМД-247"
|
Параметр |
Значение |
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический "АД-247"
|
Параметр |
Значение |
|
Габаритные размеры прибора, не более, мм |
60х130 |
|
Масса, не более, кг |
0,95 |

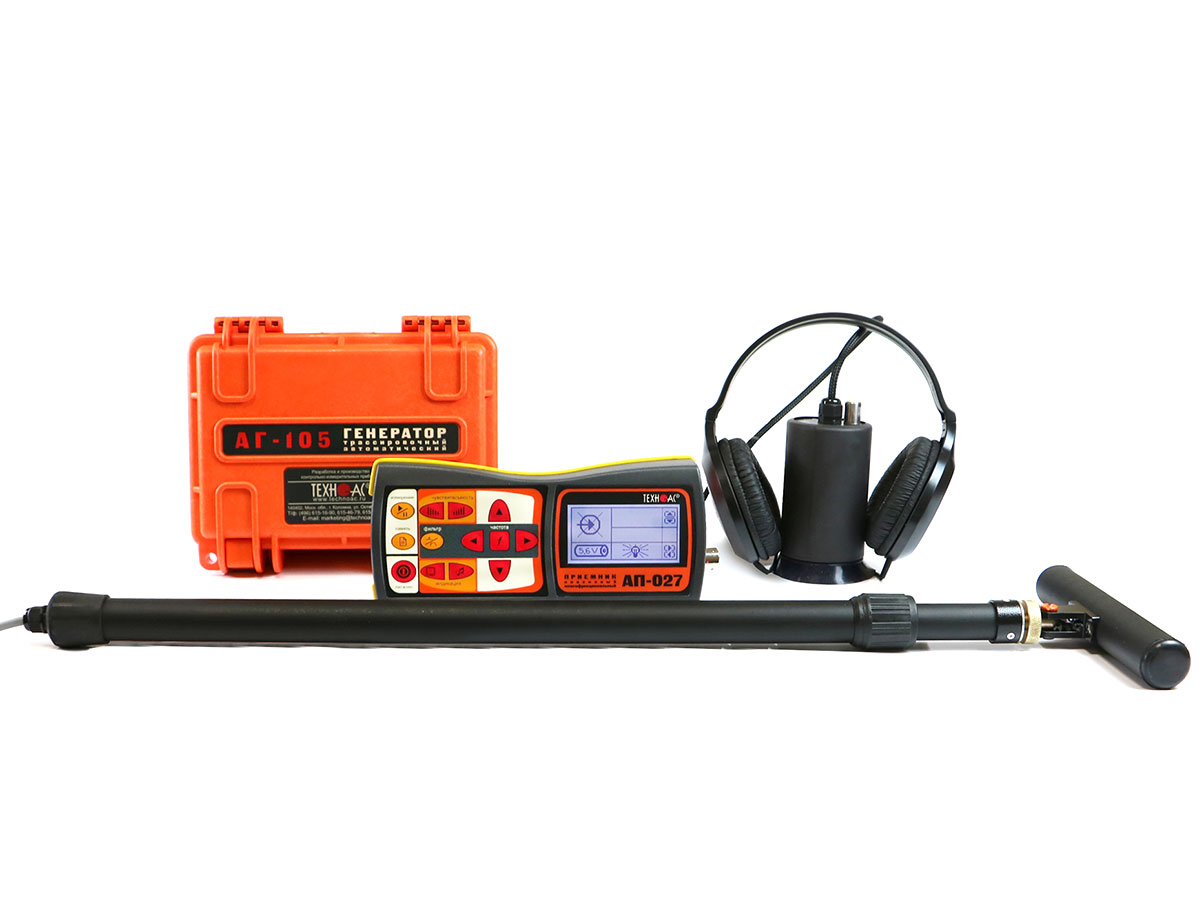

Состав комплекта трассотечеискателя Успех АТГ-425.15:
|
№ |
Наименование |
Количество |
|
1 |
Трассопоисковый приемник "АП-027" |
1 шт. |
|
2 |
Генератор "АГ-105" |
1 шт. |
|
3 |
Датчик электромагнитный "ЭМД-247" |
1 шт. |
|
4 |
Комплект акустического датчика “АД-247” |
1 шт. |
|
5 |
Головные телефоны |
1 шт. |
|
6 |
Держатель для приемника |
1 шт. |
|
7 |
Батарейки для приемника (AA) |
4 шт. |
|
8 |
Батарейки R14 |
8 шт. |
|
9 |
Кабель АГ120.02.020 |
1 шт. |
|
10 |
Кабель АГ120.02.050 |
1 шт. |
|
11 |
Кабель АГ105.02.020 |
1 шт. |
|
12 |
Контакт магнитный АГ120.02.090 |
2 шт. |
|
13 |
Штырь заземления АГ110.02.004 |
2 шт. |
|
14 |
Кабель для подключения внешнего аккумулятора |
1 шт. |
|
15 |
Сумка для электромагнитного датчика "ЭМД-247" |
1 шт. |
|
16 |
Сумка для комплекта |
1 шт. |
|
17 |
Крестовая отвертка |
1 шт. |
|
18 |
Руководство по эксплуатации |
3 шт. |
|
19 |
Паспорт |
1 шт. |
|
