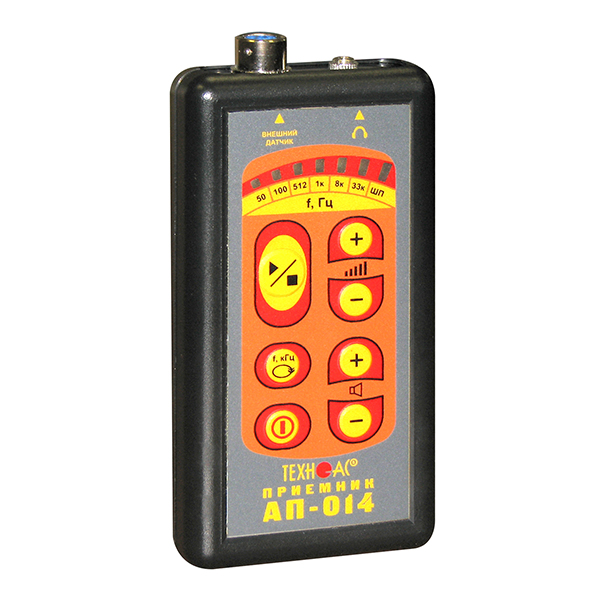

Трассопоисковый приемник АП-014

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение трассопоискового приемника АП-014:



Предназначен для поиска скрытых подземных коммуникаций (кабелей, трубопроводов), определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами с использованием внешних датчиков.

Встроенное микропроцессорное управление позволило создать в габаритах сотового телефона трассопоисковый приемник для решения широкого круга задач:



  • Поиск кабеля пассивным методом.
  • Определения мест повреждения кабеля акустическим и электромагнитным способом.
  • Проведения работ по поиску скрытой проводки.
  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов).
  • Обследование участков местности перед проведением земляных работ.
  • Поиск мест пересечения трубопроводов и кабеля.



Особенности трассопоискового приемника АП-014:



  • Яркий светодиодный индикатор позволяет работать как на ярком солнце, так и при недостаточном освещении.
  • Использование головных телефонов позволяет при помещении приемника в карман производить поисковые работы и при минус 40°С.
  • Малые габариты приемника и меню с минимальным набором кнопок управления позволяют оператору держать и управлять приемником одной рукой.
  • Автоматическое определение типа внешнего датчика - электромагнитный или акустический и запоминание последнего перед выключением режима работы приемника упрощают подготовку приемника к работе.
  • Широкий набор рабочих частот при работе с электромагнитным датчиком (50…60 Гц /100 Гц /512 Гц /1024 Гц /8192 ц /33 кГц /ШП) позволяют производить поисковые работы как в пассивном режиме, так и с разными типами генераторов в активном режиме.
  • Наличие режима работы с акустическим датчиком позволяют выполнять работы по поиску мест повреждения кабеля с использованием генератора высоковольтных импульсов.



Рекомендуемые области применения трассопоискового приемника АП-014:



  • Электросети
  • Электроэнергетика
  • Нефтегазовая отрасль
  • ЖКХ
  • Водоканал
  • Тепловые сети
  • Геодезия
  • Строительно-монтажные организации



Технические характеристики трассопоискового приемника АП-014:



ПАРАМЕТР ДАТЧИКИ
ЭМД-247 АД-227
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60 Гц /100  Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц. Не переключаемый диапазон 0,31… 2,00 кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,31…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация Светодиодная шкала – 7 значений.
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны - синтезированный звук ЧМ.
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
Время непрерывной работы, не менее 8 часов. При отрицательной температуре время работы сокращается
Допустимый диапазон температур окружающей среды при эксплуатации -30ºС…+60ºС
Точность определения трассы, м ±0,3
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 145×70×24 мм
Масса электронного блока, не более 0,15 кг



Условия эксплуатации трассопоискового приемника АП-014:



  • Температура окружающего воздуха: от -30°С до +60°С.
  • Относительная влажность: не более 85% при t=35°С.
  • Давление: от 84 до 106 кПа.
  • Класс защиты от внешних воздействий: IP54.
