Артикул: ПФ-ОН-14-Fe
|

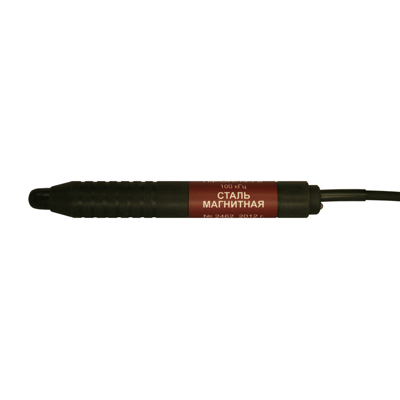

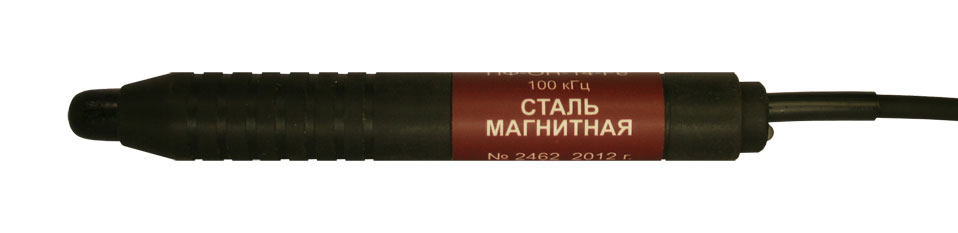

Преобразователи карандашного типа, применяются для обнаружения поверхностных трещин в деталях с большой шероховатостью поверхности, с грубой токарной или фрезерной обработкой, в корродированных деталях, отливках.
Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.
|
Тип
|
Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм |
Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы |
||
| А | В | Основной* |
Дополнительные | ||||||
| ПФ-ОН-14-Fe | Стали ферромагнитные |
14 | 100 кГц | 0÷0,8 | 0,8÷2,1 | 0,5÷23) | 0,1 | СО-211.01 (Fe)4) | СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
|
