Артикул: ПФ-Г2-4-Fe
|

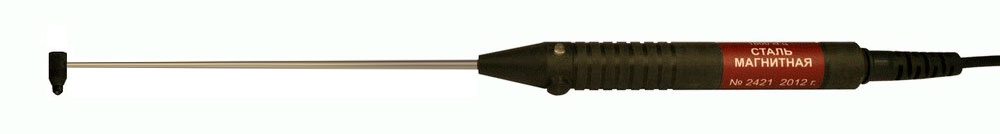

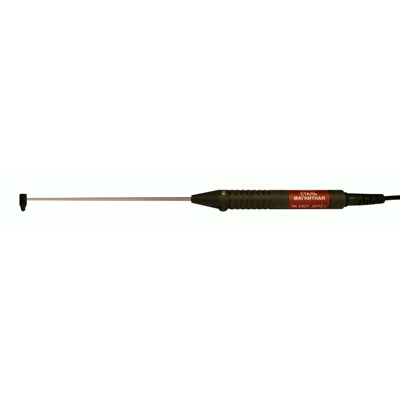

Миниатюрные Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.
Чувствительный элемент закреплен на тонкой (диаметр 3 мм) медной трубке длинной 120 мм, допускающей многократное изгибание. Это позволяет производить контроль деталей внутри механизмов с ограниченным доступом.
|
Тип
|
Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы | ||
| А | В | Основной* |
Дополнительные | ||||||
ПФ-Г1-4-Fe1) |
Стали ферромагнитные | 4 | 1,8 МГц | 0÷0,2 | 0,2÷0,6 | 0,2÷12) | 0,05 | СО-210.01 (Fe) | СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
|
