Тип оборудования: трассоискатель
Производитель: ПАРСЕК
Гарантия на Тропа 2: 12 месяцев.
Назначение прибора:
Тропа 2 - комплект приборов предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода.
Принцип действия комплекта приборов основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов. По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.
Технические характеристики трассоискателя Тропа 2:
- обнаружение трубопровода в радиусе 15 метров;
- быстрый поиск трубопровода с точностью:
± 10 см для одной трубы;
± 25 см в местах скопления труб;
- измерение глубины залегания трубопровода с точностью ±5% при глубине залегания до 5 метров;
- измерение действующих значений токов, протекающих по трубопроводу, с частотами 10 Гц и 6,25 Гц с точностью ± 5%;
- измерение степени затухания токов в трубопроводе с точностью 1%;
- индикацию текущих и ранее сделанных измерений на встроенном жидкокристаллическом индикаторе;
- ввод текстовых комментариев в процессе измерений;
- хранение до 1900 результатов измерений в энергонезависимой памяти локатора;
- вывод результатов измерений на ПЭВМ для дальнейшей их обработки;
- питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА;
- гальванических с номинальным напряжением 1,5В;
- аккумуляторных с номинальным напряжением 1,2В;
- дистанционный пуск;
- локатор имеет герметичный морозоустойчивый корпус (стеклопластик);
- электронный дальномер «Трасса» позволяет измерять пройденное расстояние;
- полученные данные передаются по последовательному интерфейсу в память локатора;
- питание генератора осуществляется от сети переменного тока или аккумулятора 12,6В емкостью 7Ач;
- вес приборов:
- локатор – 2,3 кг;
- генератор – 12 кг;
- габаритные размеры:
- локатор – 920х180х230 мм;
- генератор – 200х270х400 мм.
Условия эксплуатации:
- температура окружающей среды – от минус 20°С до + 50°С;
- относительная влажность – 98%.

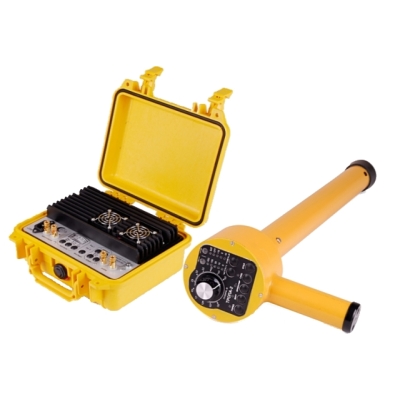

В трассопоисковый комплект входят:
1) Локатор "Тропа 2" - 1 шт.,
2) Генератор "Тропа 2" - 1 шт.,
3) Футляр для локатора - 1 шт.,
4) Стереотелефоны - 1 шт.,
5) Зарядное устройство - 1 шт.,
6) Элементы питания - 1 комплект,
7) Комплект кабелей для подключения генератора,
8) Руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|
