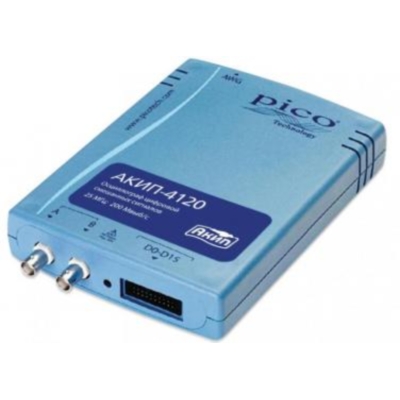

АКИП-4120/2 - цифровой запоминающий USB-осциллограф
Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4120/2
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4120/2 - цифровой запоминающий USB-осциллограф: 12 мес.
Назначение прибора:
АКИП-4120/2 - цифровой запоминающий USB-осциллограф смешанных сигналов - «4 в 1»: осциллограф, логический анализатор, анализатор спектра и генератор сигналов, 2 входных аналоговых каналов + 16 цифровых каналов + выход генератора (на задней панели). Полоса пропускания: 100 МГц; частота дискретизации: 500 МГц.
Особенности осциллографа АКИП4120/2:
«4 в 1»: осциллограф, логический анализатор, анализатор спектра и генератор сигналов
2 входных аналоговых каналов + 16 цифровых каналов + выход генератора (на задней панели)
Полоса пропускания: 100 МГц; частота дискретизации: 500 МГц
Максимальная длина памяти: 32 МБ
Автоматические (26 параметров) и курсорные измерения (?U; ?T)
Декодирование протоколов: I2C, CAN, RS232/UART, SPI
Быстрое преобразование Фурье (БПФ)
Режим послесвечения с накоплением
Встроенный функциональный генератор до 100 кГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
Генератор произвольных форм (дискретизация до 2 МГц)
Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
Питание и управление по USB от внешнего ПК
Следует особо отметить, что USB все осциллографы АКИП-4120 (содержащие встроенный генератор) поддерживают функцию одновременной работы генератора и осциллографа по различным каналам.
Технические характеристики осциллографа АКИП 4120/2:
|
Канал вертикального отклонения (аналоговые каналы) |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…100 МГц |
|
Коэффициент отклонения (Коткл.) |
10 мВ/дел…4 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
< > |
|
Входной импеданс |
1 МОм (± 1 %) / (13 ± 1) пФ |
|
Макс. входное напряжение |
20 В ср. кв. |
|
Канал вертикального отклонения (цифровые каналы) |
|
|
Число каналов |
16 |
|
Полоса пропускания |
0…100 МГц |
|
Порог срабатывания |
-5…+5 В |
|
Погрешность установки порога |
± 100 мВ |
|
Максимальное входное напряжение |
± 20 В |
|
Входной импеданс |
200 кОм (±1 %) / (8± 2) пФ |
|
Задержка между каналами |
< > |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
1 нс…1000 с/дел |
|
Погрешность установки Кразв. |
± 0,005 % |
|
Режимы работы |
Основной, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал А, канал В, цифровые каналы |
|
Режимы запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия (‘И, ‘ИЛИ) |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Частота дискретизации на канал (однокр. сигнал) |
Канал A или B; Канал A или B + 1 логический канал; 1 или 2 логических канала 500 МГц |
|
Остальные комбинации |
250 МГц |
|
Эквивалентная частота дискретизации |
5 ГГц |
|
Длина памяти (делится между активными каналами) |
32 Мб |
|
|
|
|
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|
Интерполяция |
Линейная, Sin X / X |
|
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец |
|
Сохранение данных |
Файлы формата: CSV, TXT, BMP, PNG, MATLAB (MAT) |
|
Курсорные измерения |
|
|
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…100 МГц |
|
Количество точек БПФ |
от 128 до ½*N (где: N максимальная доступная длина памяти) |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
Функциональный генератор (разъем на задней панели) |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение, полусинус, ГКЧ |
|
Диапазон частот |
0,03 Гц … 1 МГц |
|
Разрешение |
< > |
|
Выходной уровень |
± 2 В пик-пик (вых. сопротивление 600 Ом); погрешность ± 1 % |
|
Качание частоты |
Нарастание, убывание, нарастание-убывание, убывание-нарастание |
|
Генератор сигналов произвольной формы |
|
|
Макс. частота дискретизации |
20 МГц |
|
Диапазон частот |
0,03 Гц … 1 МГц |
|
Время нарастания |
< > |
|
Разрешение ЦАП |
12 бит |
|
Длина памяти СПФ |
8 кБ |
|
Общие данные |
|
|
Источник питания |
От ПК по шине USB (500 мА) |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
210 х 140 х 40 мм |
|
Масса |
0,5 кг |
Комплектация осциллографа АКИП-4120/2:
Осциллограф АКИП-4120/2;
Кабель USB 2.0, ПО и руководство по эксплуатации на CD-диске;
Пробник осциллографический - 2 шт.;
Кабель и микрозажимы для цифровых каналов;
Кейс.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
