АКИП-4124G - цифровой запоминающий USB-осциллограф

  • АКИП-4124G - цифровой запоминающий USB-осциллограф

    /images/all/3/6415/big/img_5.jpg

    jijijij

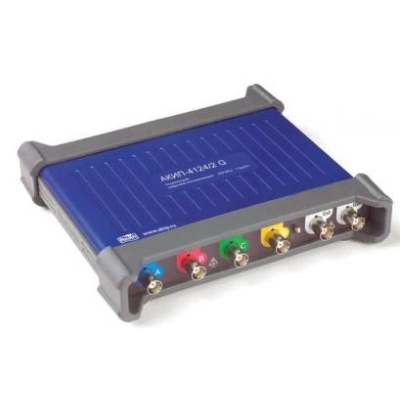

    АКИП-4124G - цифровой запоминающий USB-осциллограф

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

АКИП-4124G - цифровой запоминающий USB-осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4124G

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4124G - цифровой запоминающий USB-осциллограф: 12 мес.

Назначение прибора:

АКИП-4124G - цифровой запоминающий USB-осциллограф - цифровой, портативный, запоминающий, осциллограф-анализатор, USB-осциллограф, количество каналов: 4, полоса пропускания: 60 МГц, частота дискретизации: 250 МГц, память: 2 Мб на канал. Синхронизация: по фронту, по длительности импульса, по ранту, автоколебательный, ждущий, однократный, по окну, по интервалу, по логическим условиям. Режим работы: самописец, выборка, автоизмерения, курсорные измерения, БПФ. Встроенный прибор: генератор, калибратор, анализатор спектра.

Особенности осциллографа АКИП4124G:

«4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ

Осциллограф: 4 канала

Полоса пропускания: 60 МГц

Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 2.5 ГГц)

Максимальный объем памяти (в 1 канальном режиме) до 8 МБ

Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT)

Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)

Формирование сигналов СПФ: ЦАП 12 бит, частота дискретизации 20 МГц

Допусковый контроль (тест по маске)

Декодирование сигналов CAN, LIN, FlexRay, I2C, UART/RS-232, SPI

Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!)

Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000)

Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7

Доп.канал интерфейса «Aux I/O» (вход/выход)

Технические характеристики осциллографа АКИП-4124G:



Канал горизонтального отклонения

Число входных каналов

4

Полоса пропускания (-3 дБ)

60 МГц

Коэффициент отклонения (Коткл.)

10 мВ/дел…4 В/дел

Вид входа

открытый, закрытый

Погрешность установки Коткл.

± 3 %

Время нарастания, не более

5,8 нс

Входное сопротивление

1 МОм / 14 пФ

Входное напряжение

± 50 мВ … ± 20 В

Канал вертикального отклонения

Коэффициент развертки (Кразв.)

2 нс…200 с/дел

Погрешность установки Кразв.

± 50 ppm (± 0,005 %)

Режимы работы

Основной, ZOOM окно, X-Y

Синхронизация

Источники синхросигнала

Любой из 4-х каналов, внешняя синхронизация

Условия запуска развертки

Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант

Режим запуска

Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме увеличения разрешения (ERES))

Частота дискретизации (однократный сигнал)

1 ГГц (при объединении);

500 МГц – в 2-х канальном;

250 МГц – в 3-х или 4-х канальном

Эквивалентная частота дискретизации

2,5 ГГц

Длина памяти (на канал)

2 Мб

Длина памяти (при объедении)

8 Мб

Интерполяция

Линейная, Sin (X) / х

Режимы сбора данных

Выборка, послесвеч., цифровой самописец

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Анализатор спектра

Диапазон входных частот

0…60 МГц

Индикация спектрограммы

Амплитуда, удержание пика, среднее значение

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ

2…1048576 точек

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC)

Диапазон частот

0,01 Гц … 1 МГц

Выходной уровень

±2 В; погрешность 1%, на нагрузке 600 Ом

Генератор сигналов произвольной формы

Частота дискретизации

20МГц

Длина памяти СПФ

8 кБ

Стандартные вых. сигналы

Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП

Разрешение ЦАП

12 бит

Время нарастания/спада

<100 с

Калибратор

Выход калибровки пробников

Меандр 1 кГц, 1,6 Впик-пик, 600 Ом

Декодирование

Формат последов. данных

CAN, LIN, I2C, UART/RS-232, SPI, FlexRay

Допусковый контроль

Горизонтальное разрешение

1000 … 10000 точек

Статистика (Годен/Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В)

Интерфейс

USB 2.0

Габаритные размеры

190 × 170 × 40 мм

Масса

0,5 кг

Комплектация осциллографа АКИП-4124G:

Осциллограф АКИП-4124G;

Кабель USB – 2 шт.;

Адаптер питания;

ПО на CD-диске;

Руководство по эксплуатации на CD-диске;

Пробники – 4 шт.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
