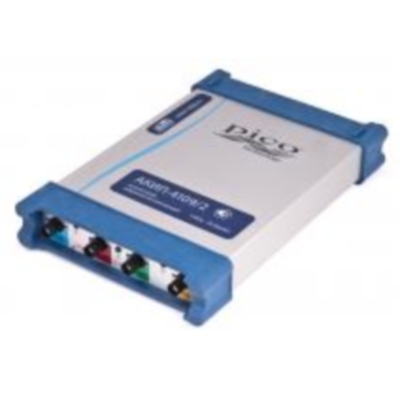

Канал вертикального отклонения

Полоса пропускания (-3 дБ)

5 МГц

Число каналов

4 (диффер.)

Коэффициент отклонения (Коткл)

100 мВ/дел ... 400 В/дел

Погрешность установки Коткл

±1%

Время нарастания, не более

70 нс

Входное сопротивление

10 МОм/12 пФ

Максимальное входное напряжение

400 Впик.

Канал горизонтального отклонения

Коэффициент развертки (Кразв)

500 нс ... 100 с/дел

Погрешность установки Кразв

±50 ppm (± 0,005%)

Режимы работы

основной, окно, ZOOM окна, X-Y

Синхронизация

Источники синхросигнала

канал А (B, C или D)

Расширенный запуск развертки

Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия

Режим запуска

автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля

Аналого-цифровое преобразование

Разрешение по вертикали

12 бит

Максимальная частота дискретизации (однократный сигнал)

1 канал - 20 МГц

2 канала - 10 МГц

3 и 4 канала – 5 МГц

Эквивалентная частота дискретизации

нет

Длина записи (на канал)

1 канал - 512 К

2 канала – 256 К

3 и 4 канала – 128 К

Частота дискретизации (в режиме самописца)

1 кГц

Внутренний буфер

0 ... 1000 осциллограм (запись и воспроизведение)

Режимы сбора данных

выборка, усреднение, послесвечение, цифровой самописец

Курсорные измерения

Функции

DU, DT, 1/DT

Автоматические измерения

По вертикали

пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка

Анализатор спектра

Диапазон входных частот

0 ... 5 МГц

Индикация спектрограммы

амплитуда, удержание пика, среднее значение

Тип окна наблюдения

прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Общие данные

Источник питания

от ПК по шине USB, 500 мА

Интерфейс

USB 2.0 (совместимый с USB 1.1)

Габаритные размеры

255х170х40 мм

Масса

920 гр.
