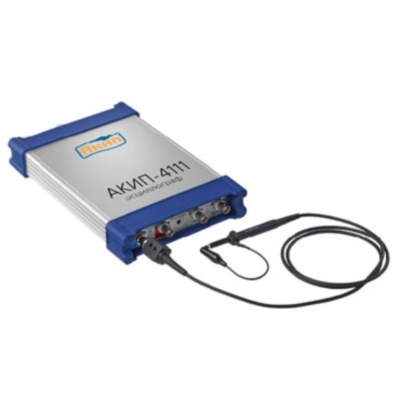

АКИП-4111 - USB-осциллограф цифровой запоминающий

  • АКИП-4111 - USB-осциллограф цифровой запоминающий

    /images/all/3/6405/big/img_5.jpg

    jijijij

    АКИП-4111 - USB-осциллограф цифровой запоминающий

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

АКИП-4111 - USB-осциллограф цифровой запоминающий

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4111

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4111 - USB-осциллограф цифровой запоминающий: 12 мес.

Назначение прибора:

АКИП-4111 - USB-осциллограф цифровой запоминающий - USB-осциллограф + анализатор спектра + генератор; осциллограф: 2 канала + вход внешней синхронизации (Ext), полоса пропускания 250 МГц, частота дискретизации 500 МГц (1 ГГц при объединении, 2,5 ГГц эквивалентная), память на канал 16 МБ (32 МБ при объединении), 8 бит АЦП (12 в режиме расширения). Режимы сбора информации: пиковый детектор, усреднение, послесвечение, цифровой самописец, режим покадровой регистрации. БПФ; авто (26 параметров) и курсорные измерения (∆t, ∆V). Встроенный генератор: Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение (DC) (частота дискретизации до 125 МГц, ЦАП 12 бит).

Особенности осциллографа АКИП 4111:

«3 в 1»: осциллограф, анализатор спектра, генератор сигналов СПФ;

Осциллограф: 2канала + вход внешней синхронизации (Ext);

Полоса пропускания: 250 МГц;

Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная 20 ГГц);

Максимальный объем памяти: 32 М;

Автоматические измерения (26 параметров);

Курсорные измерения (ΔU; ΔT);

Быстрое преобразование Фурье (БПФ) - анализатор спектра до 250 МГц;

Формирование сигналов произвольной формы (СПФ): в диапазоне до 50 МГц (разрешение 0,001 Гц), макс. частота дискретизация до 125 МГц, длина 8 К;

Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение (DC);

Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista;

Доп. канал интерфейса «Aux I/O» (вход/выход);

Управление по USB от внешнего ПК.

Технические характеристики осциллографа АКИП4111:

Канал вертикального отклонения

Полоса пропускания (-3 дБ)

0 ... 250 МГц

Коэффициент отклонения (Коткл)

100 мВ/дел ... 4 В/дел (шаг 1-2-5), плавная регулировка

Погрешность установки Коткл

±3%

Время нарастания, не более

1,4 нс

Входное сопротивление

1 МОм (±2%) / (20 ±3 пФ)

Максимальное входное напряжение

20 Вср.кв.

Канал горизонтального отклонения

Коэффициент развертки (Кразв)

5 нс ... 200 с/дел

Погрешность установки Кразв

±50 ppm

Режимы работы

основной, окно, ZOOM окна, X-Y

Синхронизация

Источники синхросигнала

канал А или B, внешняя синхронизация

Условия запуска развертки

Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия

Режим запуска

автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме увеличения разрешения ERES)

Максимальная частота дискретизации

500 МГц (однократный сигнал)
1 ГГц (при объединении каналов)

Эквивалентная частота дискретизации

20 ГГц

Длина записи (на канал)

16 М (32 М при объединении каналов)

Интерполяция

линейная, sin x|x

Режимы сбора данных

выборка, усреднение, послесвечение, цифровой самописец

Курсорные измерения

Функции

DU, DT, 1/DT

Автоматические измерения

По вертикали

пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка

Анализатор спектра

Диапазон входных частот

0 ... 250 МГц

Индикация спектрограммы

амплитуда, удержание пика, среднее значение

Тип окна наблюдения

прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Генератор сигналов произвольной формы

Диапазон частот

0,001 Гц … 50 МГц

Длина памяти СПФ

10…8192 точек

Стандартные вых. сигналы

Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение (DC)

Разрешение ЦАП

12 бит

Макс. частота дискретизации

125 МГц

Выходной уровень

250 мВ…4 В пик-пик (вых. сопротивление 600 Ом)

Диапазон постоянного смещения

± 1 В

Формат входных данных

CSV (нормализованный файл, совместимый с MS Excel)

Цифровой вход/выход "I/O"

Входной импеданс

100 кОм

Выходной импеданс

600 Ом

Максимальное входное напряжение

20 Вср. кв.

Пороговый уровень

1,65 В

Общие данные

Источник питания

6 В ±5%, потребляемый ток 2,5 А (адаптер напряжения AC/DC)

Интерфейс

USB 2.0 (совместимый с USB 1.1)

Габаритные размеры

170 х 255 х 40

Масса

0,9 кг

Комплектация осциллографа АКИП-4111:

Адаптер питания – 1 шт.;

Делители x1/x10 – 2 шт.;

Кабель USB – 1 шт.;

ПО на CD диске Scope6 + Log – 1 шт.;

Осциллограф АКИП-4111 – 1 шт.;

Руководство по эксплуатации – 1 шт.;

Футляр-кейс – 1 шт.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
