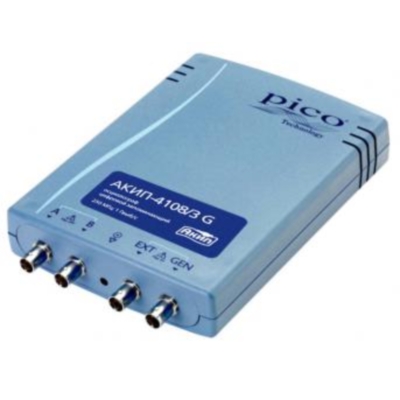

АКИП-4108/3 - USB-осциллограф цифровой запоминающий
Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4108/3
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4108/3 - USB-осциллограф цифровой запоминающий: 12 мес.
Назначение прибора:
АКИП-4108/3 - USB-осциллограф цифровой запоминающий - «3 в 1»: осциллограф, анализатор спектра и генератор сигналов, имеет 2 канала + вход внешней синхронизации (Ext). Полоса пропускания: 250 МГц. Частота дискретизации: 500 МГц для однократного сигнала. Эквивалентная частота дискретизации 10 ГГц.
Особенности осциллографа АКИП 4108/3:
«3 в 1»: осциллограф, анализатор спектра и генератор сигналов;
Осциллограф: 2 канала + вход внешней синхронизации (Ext);
Полоса пропускания: 250 МГц;
Частота дискретизации: 500 МГц для однократного сигнала;
Эквивалентная частота дискретизации 10 ГГц;
Максимальный объем памяти: 256 Мб;
Автоизмерения(26 параметров);
Курсорные измерения (ΔU; ΔT);
Быстрое преобразование Фурье (БПФ);
Пиковый детектор, усреднение, послесвечение, цифровой самописец (максимальная частотадискретизация 1 кГц);
Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер);
Встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольник, пила (нараст./спад);
Выход калибратора 1 кГц;
Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista;
Питание и управление по USB от внешнего ПК;
Масса 210 г.
Технические характеристики осциллографа АКИП4108/3:
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
0 ... 250 МГц |
|
Коэффициент отклонения (Коткл) |
100 мВ/дел ... 4 В/дел (шаг 1-2-5), плавная регулировка |
|
Погрешность установки Коткл |
±3% |
|
Время нарастания |
1,4 нс |
|
Входной импеданс |
1 МОм (±2%) / (20 ±3 пФ) |
|
Максимальное входное напряжение |
20 Вср.кв. |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв) |
100 пс ... 200 с/дел |
|
Погрешность установки Кразв |
± 2 ppm/ год (±2х10-6/год) |
|
Режимы работы |
основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
канал А или канал В, внешняя синхронизация |
|
Условия запуска развертки |
Фронт (нарастающий или спадающий) |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения ERES) |
|
Максимальная частота дискретизации (однократный сигнал) |
500 МГц (1 ГГц при объединении) |
|
Эквивалентная частота дискретизации |
10 ГГц |
|
Длина записи (на канал) |
128 Мб (256 Мб при объединении каналов) |
|
Частота дискретизации (в режиме самописца) |
1 кГц |
|
Внутренний буфер |
0 ... 1000 осциллограм (запись и воспроизведение) |
|
Режимы сбора данных |
выборка, усреднение, послесвечение |
|
Курсорные измерения |
|
|
Функции |
DU, DT, 1/DT |
|
Автоматические измерения |
|
|
По вертикали |
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0 ... 250 МГц |
|
Индикация спектрограммы |
амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Генератор сигналов |
|
|
Формы выходных сигналов |
синус, меандр, треугольник, пила |
|
Частотный диапазон |
0,001 Гц ... 1 МГц |
|
Разрешение |
0,001 Гц |
|
Погрешность установки частоты |
(±2х10-6/год) |
|
Выходной уровень |
фиксированная амплитуда 5 В на нагрузке 600 Ом |
|
Общие данные |
|
|
Источник питания |
от ПК по шине USB, 500 мА |
|
Интерфейс |
USB 3.0 (совместимый с USB 2.0 и USB 1.1) |
|
Габаритные размеры |
100 х 135 х 45 |
|
Масса |
0,21 кг |

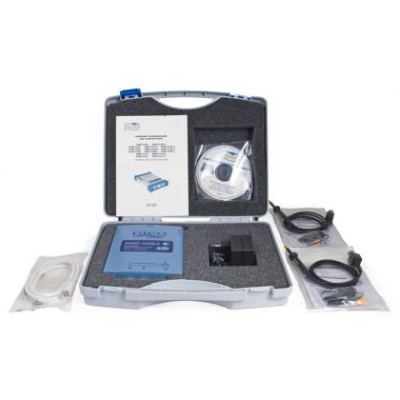

Комплектация осциллографа АКИП-4108/3:
USB-кабель – 1 шт.;
ПО Scope6 + Log на диске – 1 шт.;
Осциллограф АКИП-4108/3 – 1 шт.;
Пробник - 2 шт.;
Футляр - 1 шт.;
Сетевой шнур - 1 шт.;
Руководство по эксплуатации – 1 шт.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
