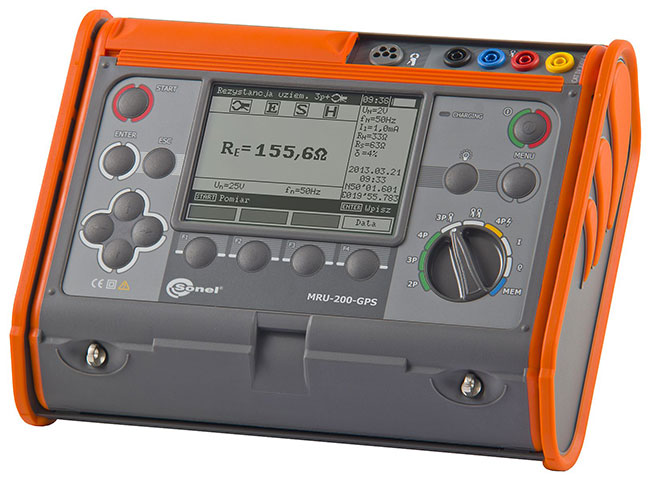

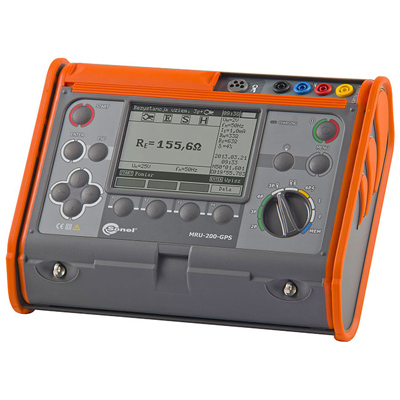

MRU-200-GPS Измеритель параметров заземляющих устройств

MRU-200-GPS Измеритель параметров заземляющих устройств
/images/all/3/6374/big/img_5.jpg
jijijij
Экран прибора MRU-200-GPS
/images/all/3/6374/big/img_14.jpg

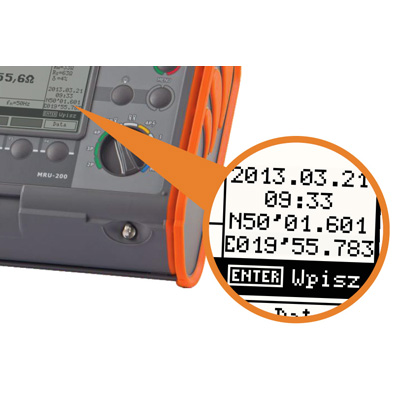

Экран прибора MRU-200-GPS

Посмотреть фотографии в высоком разрешении

ЦЕНА: 432 600 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Sonel

Польша

Артикул: WMRUMRU200GPS

	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 1.89MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Гарантия: 36 месяцев

Номер в Госреестре: 41925-09

Класс защиты: III 600 В согласно EN 61010-1, IP54

Температурный диапазон: -10...+50 °C

Габариты ШxВxГ: 288×223×75 мм

Масса: около 2 кг

Назначение и область применения:

MRU-200 GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Измеритель параметров заземляющих устройств MRU-200 GPS обладает следующими отличительными особенностями:

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
измерение переменного тока (ток утечки);
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы;

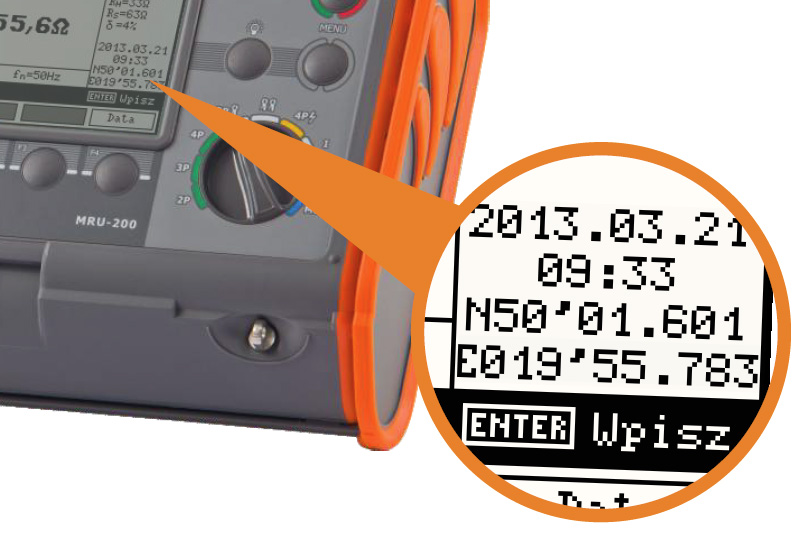

встроенный GPS-приемник — запись координат местоположения проведения измерений.

Основные технические характеристики MRU-200:

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 15…450 Гц
частота измерения – минимум два измерения/с

Измерение частоты помех f_N

Диапазон	Разрешение	Погрешность
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)

измерения для напряжения помех >1В (при напряжении помех <1В >

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм

Диапазон Разрешение Погрешность основная

0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)

4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)

40...399,9 Ом 0,1 Ом

400...3999 Ом 1 Ом

4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм

Диапазон Разрешение Погрешность основная

0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)

4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)

40...399,9 Ом 0,1 Ом

400...3999 Ом 1 Ом

4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм

Диапазон Разрешение Погрешность основная

0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)

4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)

40,0...399,9 Ом 0,1 Ом

400...1999 Ом 1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон Разрешение Погрешность основная

0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)

20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон Разрешение Погрешность основная

0,00...9,99 Ом⋅м 0,01 Ом⋅м Зависит от основной
погрешности R_E
при измерении методом
4p но не менее ±1 е.м.р.

100...999 Ом ⋅м 1 Ом⋅м

1,00...9,99 кОм⋅м 0,01 кОм⋅м

10,0...99,9 кОм⋅м 0,1 кОм⋅м

100...999 кОм⋅м 1 кОм⋅м

расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон Разрешение Погрешность основная

0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)

100...199 Ом 1 Ом

форма сигнала: 8/10μс или 10/350μс

амплитуда тока измерительного импульса приблизительно 1A

пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон Разрешение Погрешность основная

0...999 Ом 1 Ом ±5%(R_E+R_H+R_S)+8 е.м.р.

1,00...9,99 кОм 1 кОм

10,0...19,9 кОм 0,1 кОм

Измерение тока утечки (RMS)

Диапазон Разрешение Погрешность основная

0...99,9 мA¹ 0,1 мА ±(8% и.в. + 5 е.м.р.)

100...999 мA¹ 1 мA ±(8% и.в. + 3 е.м.р.)

1,00...4,99 A^1,2 0,01 A ±(5% и.в. + 5 е.м.р.)¹
Не используется²

5,00...9,99 A^1,2 0,01 A ±(5% и.в. + 5 е.м.р.)

10,0...99,9 A^1,2 0,1 A

100...300 A^1,2 1 A

¹ - клещи (диаметр 52мм) – C-3
² - гибкие клещи – F-1
• частотный диапазон: 45...400 Гц

Дополнительные технические характеристики

Класс изоляции двойная, согласно EN 61010-1 и IEC 61557

Категория безопасности III 600В согласно EN 61010-1

Степень защиты корпуса PN-EN 60529 IP54

Максимальное напряжение шума (сумма переменного и постоянного
тока), при котором ещё могут проводиться измерения 24 В

Максимальное значение тока шума, при котором измерение
может быть произведено (с использованием клещей) 3A RMS

Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
150 Гц для сетей 60 Гц

Измерительное напряжение и ток для 2p U<24В >

Измерительное напряжение для 3p, 4p 25 или 50 В

Измерительный ток 3p, 4p >200 мA

Максимальное сопротивление измерительных зондов 20 кОм

Индикация тока помех (клещи) ≤0,5 мA

Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч

Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)

Количество измерений R_E >1200 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)

Длительность измерения сопротивления для метода 2p <6 >

Длительность измерения для остальных методов <8 >

Габаритные размеры 288 x 223 x 75 мм

Масса измерителя приблизительно 2 кг

Рабочая температура -10..+50°C

Температура зарядки аккумуляторов +10..+35°C

Введите число *

Введите число *

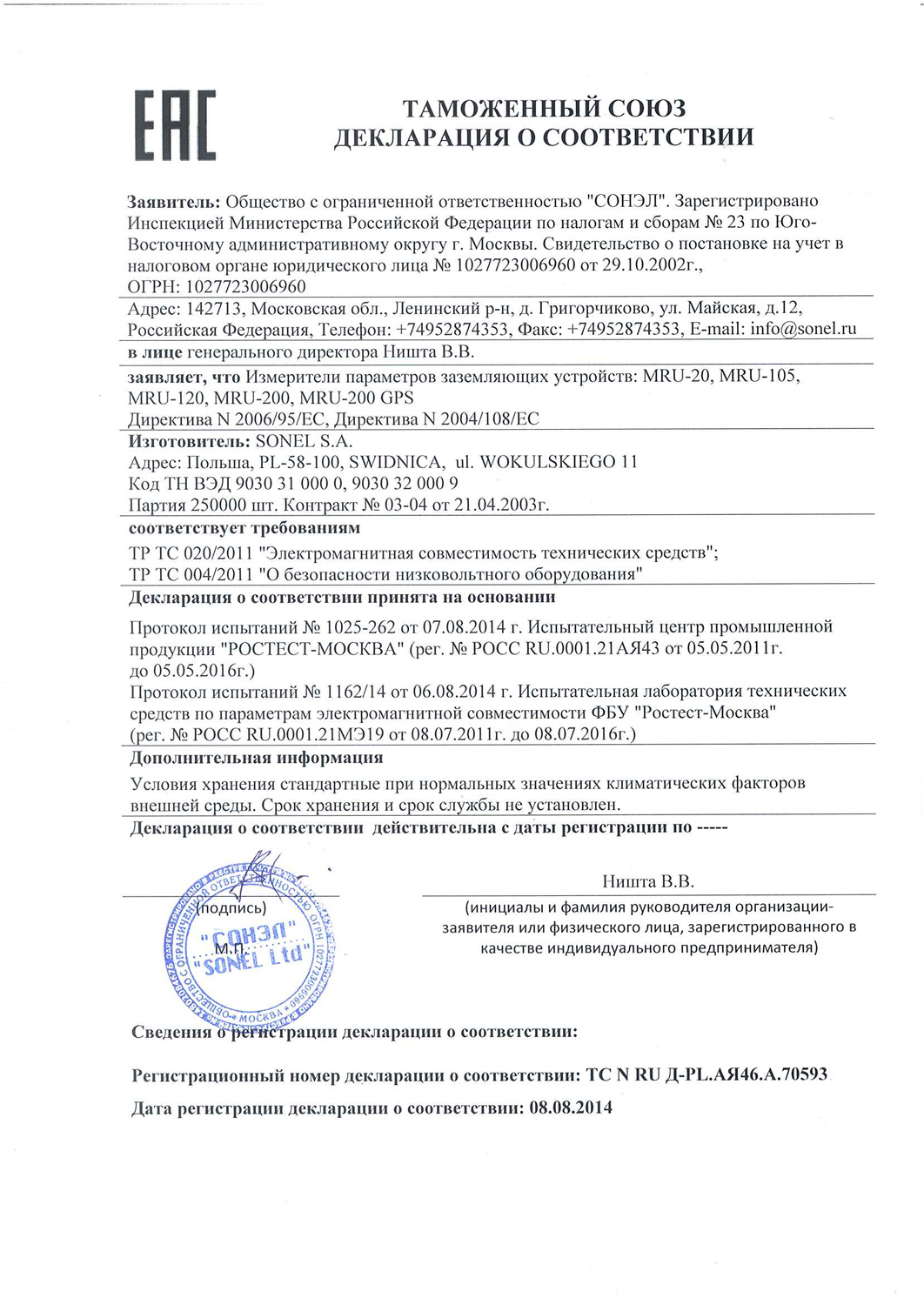

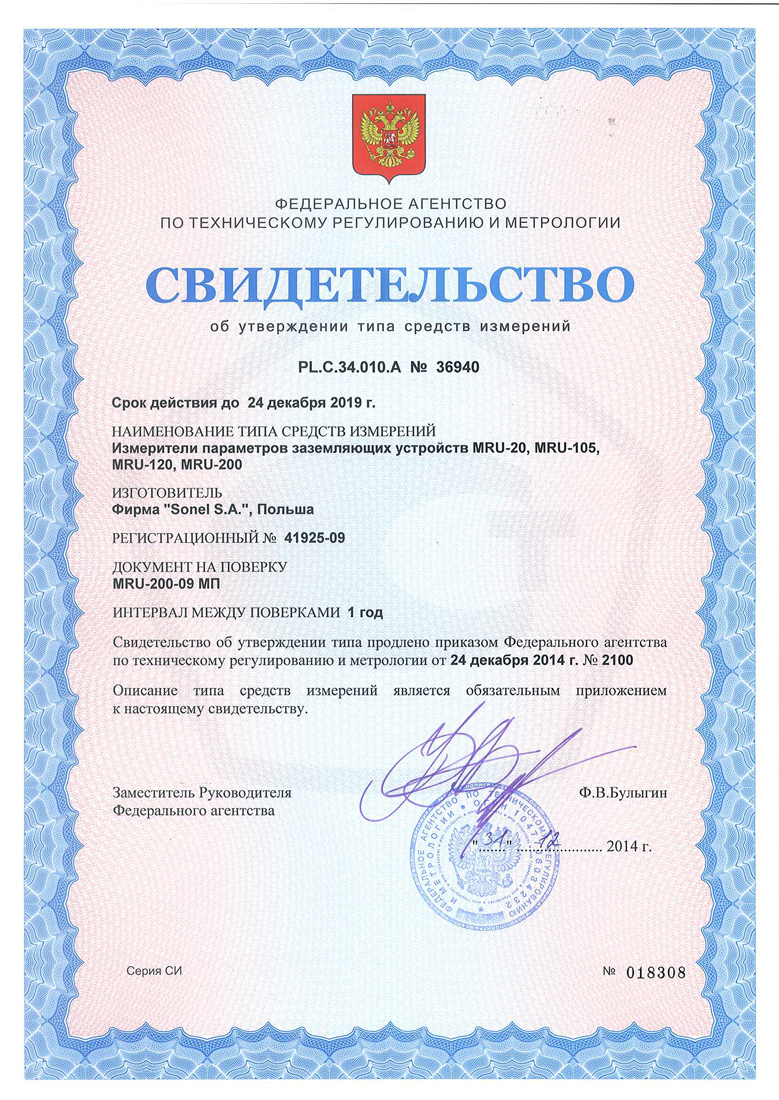

Сертификаты
