Артикул: WMRUTЕ30
|
Гарантия: 36 месяцев
Номер в Госреестре: 66500-17
Класс защиты: CAT III 300В
Температурный диапазон: -20...+50°C
Габариты ШxВxГ: 200x150x74 мм
Масса: 1,2 кг
Индекс: WMRUTЕ30

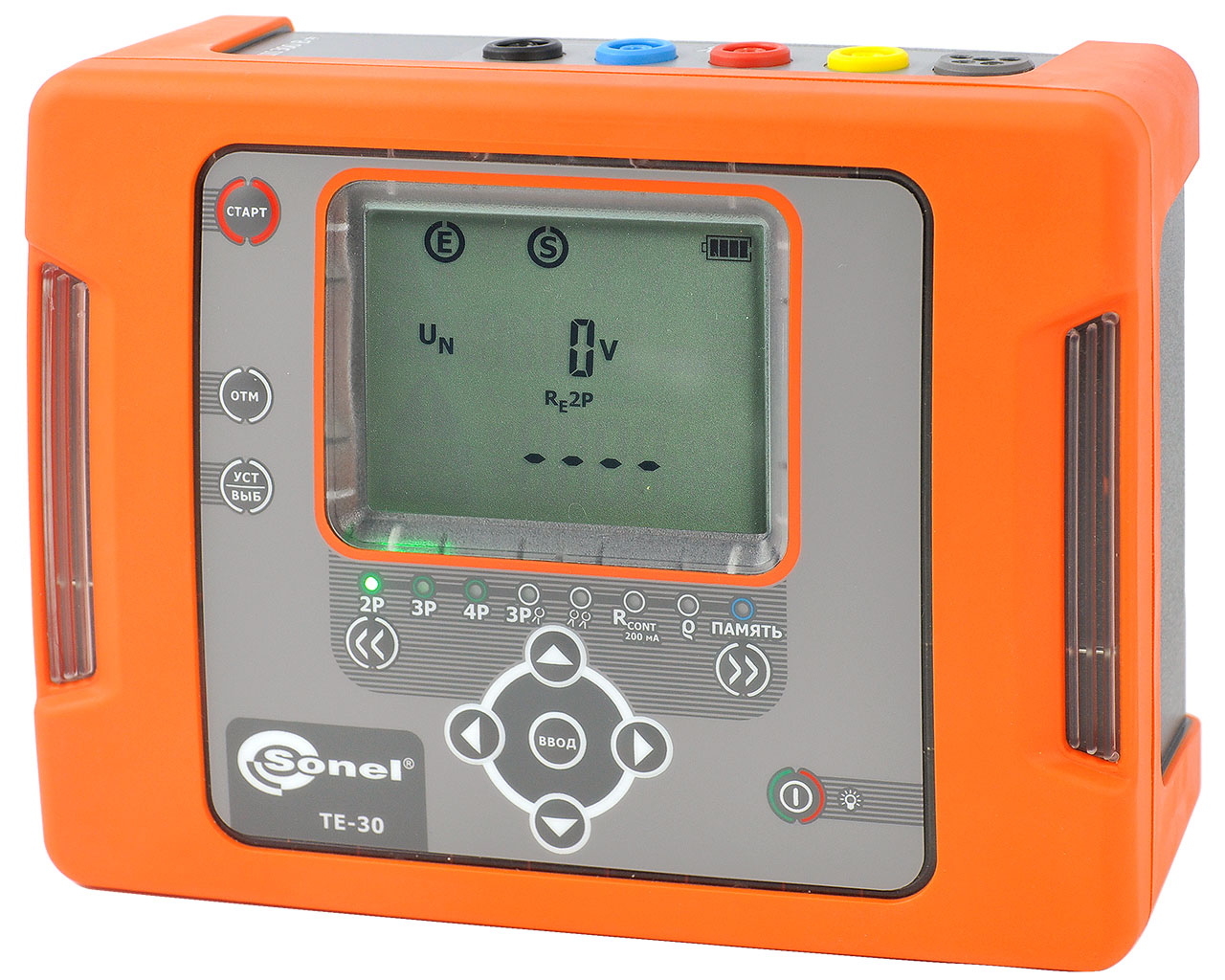

Измеритель параметров заземляющих устройств TE-30 позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Прибор Sonel ТЕ-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C.
В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
Измеритель параметров заземляющих устройств TE-30 обладает следующими отличительными особенностями
Технические характеристики измерителя ТЕ-30
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,13 Ом...1999 Ом
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) |
| 10,0...99,9 Ом | 0,1 Ом | |
| 100...1999 Ом | 1 Ом |
Измерение сопротивления заземляющих устройств (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,53 Ом...9999 кОм (для 50 В)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления заземляющих устройств методом двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
| 20,0...149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,0...199,9⋅м | 0,1 Ом⋅м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 200...1999 Ом ⋅м | 1 Ом⋅м | |
| 2,00...19,99 кОм ⋅ м | 0,01 кОм⋅м | |
| 20,0...99,9 кОм⋅м | 0,1 кОм⋅м | |
| 100...999 кОм⋅м | 1 кОм⋅м |
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
Дополнительные технические характеристики измерителя Sonel TE-30
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300В согласно EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 | IP65 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц |
| Измерительное напряжение и ток для 2p | U<24В > |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <4 > |
| Длительность измерения для остальных методов | <8 > |
| Габаритные размеры | 200 x 150 x 74 мм |
| Масса измерителя | приблизительно 1,2 кг |
| Рабочая температура | -20..+50°C |
| Температура зарядки аккумуляторов | +10..+40°C |
Стандартный комплект поставки прибора ТЕ-30
| Наименование | Количество | Индекс |
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
| Зонд измерительный для забивки в грунт 30 см | 2 | WASONG30 |
| Зонд острый с разъемом «банан» красный | 1 | WASONREOGB1 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой | 1 | WAPRZLAD230 |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Провод измерительный 2,2 м с разъемами «банан» черный | 1 | WAPRZ2X2BLBB |
| Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 | WAPRZ025REBBSZ |
| Провод измерительный 50 м на катушке с разъемами «банан» желтый | 1 | WAPRZ050YEBBSZ |
| Футляр L10 | 1 | WAFUTL10 |
Дополнительная комплектация
| Наименование | Индекс |
| Зажим специальный типа «струбцина» с разъемом «банан» | WAZACIMA1 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Катушка для намотки измерительного провода | WAPOZSZP1 |
| Клещи измерительные C-3 | WACEGC3OKR |
| Клещи передающие N-1 | WACEGN1BB |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Футляр для двух зондов 80 см | WAFUTL3 |
|

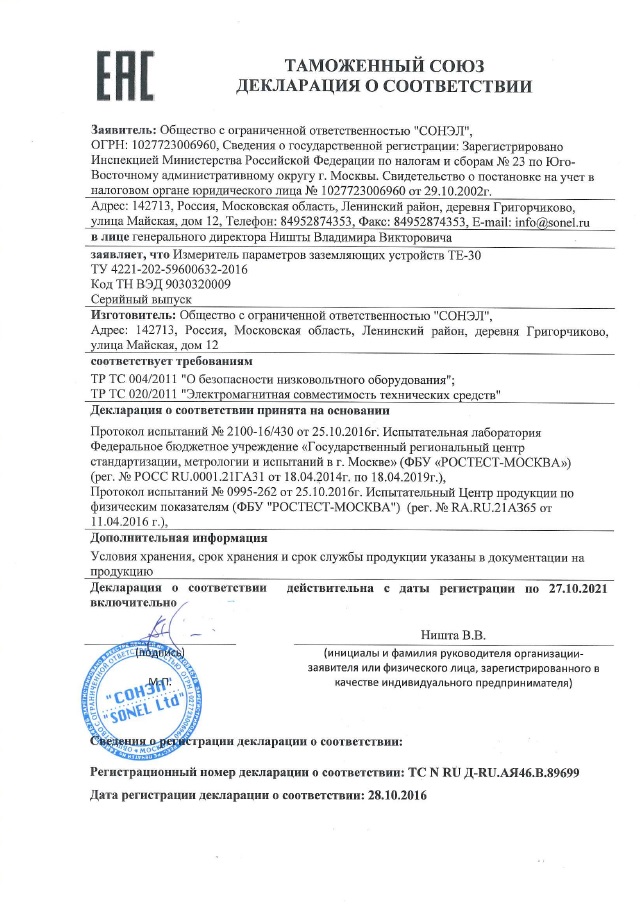

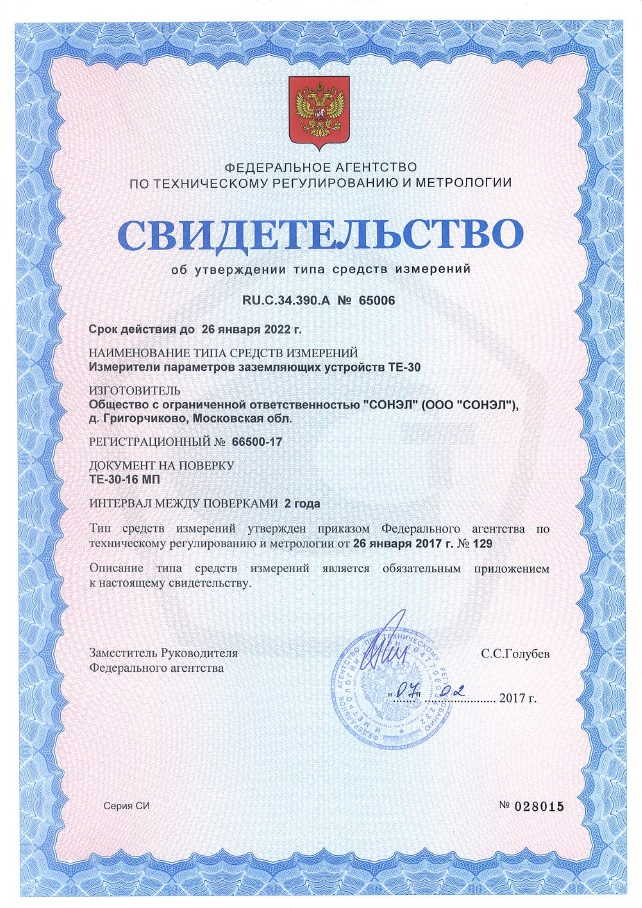

Сертификаты |
|||
|
|||
|
|
|||
|
