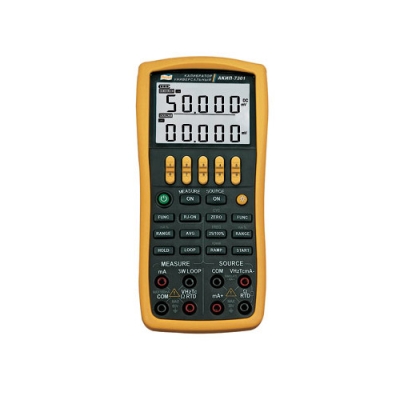

Артикул: АКИП-7301
|
Тип оборудования: Калибратор
Производитель: АКИП
Модель: АКИП-7301
Описание: Прибор для калибровки
Гарантия на калибратор промышленных процессов АКИП-7301: 12 мес.
Назначение прибора:
Калибратор промышленных процессов АКИП-7301 может генерировать прямоугольные и пилообразные импульсы скважностью 0,5 и амплитудой, регулируемой в пределах от 1 до 11 В. Прибор позволяет производить комплексное тестирование, а также отладку и выверку широкого спектра промышленного электронного оборудования без демонтажа.
Калибратор АКИП 7301 способен с высокой точностью имитировать сигналы датчиков давления, пьезометров, термопар и некоторых других типовых электронных модулей. Благодаря наличию двух параллельных коммуникационных каналов одновременно выполняется калибровка, снятие параметров и регулировка цепей и их элементов. Эта технология удобна для тестирования электронных фидеров, усилителей и преобразователей сигнала. Прибор имеет электронный коммутатор, позволяющий увеличить число подключённых устройств.
С помощью дополнительно приобретаемой оснастки АКИП 7301 может измерять электрическое сопротивление как по 2-х, так и по 3-х проводной схеме. Помимо того, определяется давление жидкостей и газов, снимаются параметры терморезисторов, контролируется частота преобразованного сигнала, решаются и многие другие измерительные задачи. Доступна функция контроля степени линейности номинала по току, выполняемая c шагом 25% от контролируемого диапазона.
Исполнение АКИП 7301 соответствует стандарту МЭК 61010 и выдерживает максимальное входное напряжение до 600В при пиковом напряжении на выходе 30В. Калибратор может эксплуатироваться при температуре от 0 до 50оC и влажности не более 85%. Питание осуществляется от 4 элементов серии АА.
|
АКИП-7301 |
||||
|
Режим |
Предел |
Диапазон измерений |
Разрешение |
Погрешность |
|
Постоянное напряжение |
50 мВ |
-5 мВ…55 мВ |
1 мкВ |
0, 02 %+10 емр* |
|
500 мВ |
-10 мВ…550 мВ |
10 мкВ |
0, 02 %+2 емр |
|
|
5 В |
-0, 1 В…5, 5 В |
0, 1 мВ |
0, 02 %+5 емр |
|
|
50 В |
0 В…55 В |
10 мВ |
0, 02 %+5 емр |
|
|
Постоянный ток |
50 мА |
- 5 мА …50 мА |
1 мкА |
0, 02 %+2 емр |
|
Частота |
100 Гц |
2…110 Гц |
0, 1 Гц |
0, 02 % |
|
1 кГц |
0, 1…1, 1 кГц |
1 Гц |
||
|
10 кГц |
0, 1…11 кГц |
0, 1 кГц |
||
|
Сопротивление |
500 Ом |
0 Ом…550 Ом |
0, 01 Ом |
0, 02 %+0, 1 Ом |
|
5 кОм |
0 кОм…5, 50 кОм |
0, 1 Ом |
0, 02 %+0, 5 Ом |
|
|
Измерение температуры спомощью термопар |
R |
-40…1760 °C |
1°C |
1, 5 °C |
|
S |
-20 …1760 °C |
1, 5 °C |
||
|
K |
-200, 0…1370, 0 °C |
0, 1°C |
0, 9 °C |
|
|
E |
-200, 0…1000, 0 °C |
0, 6 °C |
||
|
J |
-200, 0…1200, 0 °C |
0, 7 °C |
||
|
T |
-200, 0 …400, 0 °C |
0, 6 °C |
||
|
N |
-200, 0…1300, 0 °C |
1 °C |
||
|
B |
400…1800 °C |
1°C |
2 °C |
|
|
Измерение температуры с помощью термосопротивления |
PT100 |
-200, 0…850, 0 °C |
0, 1°C |
0, 8 °C |
|
PT1000 |
-200 …630 °C |
0, 4 °C |
||
|
Cu50 |
-50, 0…150, 0°C |
0, 6 °C |
||
|
Измерение давления с помощью модулей давления |
32 типа модулей серии АРМ |
2, 5 кПа…70МПа |
5разрядов |
0, 025…0, 05 % |
|
Выходной режим |
Предел |
Диапазон измерений |
Разрешение |
Погрешность |
|
Постоянное напряжение |
100 мВ |
-10 мВ…110 мВ |
1 мкВ |
0, 02 %+10 емр |
|
1 В |
-0, 1 В…1, 1 В |
10 мкВ |
0, 02 %+10 емр |
|
|
10 В |
-1 В…11 В |
0, 1 мВ |
0, 02 %+ 10 емр |
|
|
Постоянный ток |
20 мА |
0…22 мА |
1 мкА |
0, 02 %+10 емр |
|
Частота |
100 Гц |
2…110 Гц |
0, 1 Гц |
0, 02 % |
|
1 кГц |
0, 1…1, 1 кГц |
1Гц |
||
|
10 кГц |
0, 1…11 кГц |
0, 1 кГц |
||
|
100 кГц |
1 кГц…110 кГц |
1 кГц |
||
|
Импульсы |
1 кГц |
10…10000 имп. |
1 имп |
0, 1 % |
|
10 кГц |
||||
|
100 кГц |
||||
|
Переключатель (коммутатор) |
100 Гц |
|
0, 1 Гц |
0, 02 % |
|
1 кГц |
1Гц |
|||
|
10 кГц |
0, 1 кГц |
|||
|
100 кГц |
1 кГц |
|||
|
Сопротивление |
400 Ом |
0 Ом…400 Ом |
0, 01 Ом |
0, 02 %+0, 1 Ом |
|
4 кОм |
0 кОм…4 кОм |
0, 1 Ом |
0, 02 %+1 Ом |
|
|
40 кОм |
0…40 кОм |
1 Ом |
0, 1 %+10 Ом |
|
|
Имитация статической хар-ки термопары |
R |
-40…1760 °C |
1°C |
1, 5 °C |
|
S |
-20 …1760 °C |
1, 5 °C |
||
|
K |
-200, 0…1370, 0 °C |
0, 1 °C |
0, 9 °C |
|
|
E |
-200, 0…1000, 0 °C |
0, 6 °C |
||
|
J |
-200, 0…1200, 0 °C |
0, 7 °C |
||
|
T |
-200, 0 …400, 0 °C |
0, 6 °C |
||
|
N |
-200, 0…1300, 0 °C |
1 °C |
||
|
B |
400…1820 °C |
1 °C |
2 °C |
|
|
Имитация статической характеристики термосопротивления |
PT100 |
-200, 0…850, 0 °C |
0, 1 °C |
0, 8 °C |
|
PT1000 |
-200 …630 °C |
0, 4 °C |
||
|
Cu50 |
-50, 0…150, 0°C |
0, 6 °C |
||
|
Имитация статической хар-ки модулей давления |
32 типа модулей серии АРМ |
2, 5 кПа …70 МПа |
5 разрядов |
0, 025…0, 05 % |
|
Петля (режим питания петли от внутреннего источника) |
24 В при макс.токе 25 мА |
|
|
10% |
|
Общие характеристики |
||||
|
Питание |
6В, |
|||
|
Условия эксплуатации |
0…50°С (≤80%) |
|||
|
Условия хранения |
-10…55°С (≤90%) |
|||
|
Исполнение |
МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) |
|||
|
Время самопрогрева |
10 минут |
|||
|
Дисплей |
ЖКИ 68 х 36 мм (2-х строчный) |
|||
|
Подсветка |
Есть (с регулировкой 0…9000с) |
|||
|
Массо-габаритные показатели |
205х95х42 мм, 500 гр. |
|||
Комплект поставки:
Калибратор АКИП-7301, 2 к-та измерительных проводов (4 шт), тестовые наконечники (2 шт.), зажимы крокодил(2 шт.), предохранитель (2 шт.), инструкция, сумка-чехол.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
