Артикул: АКИП-7302
|

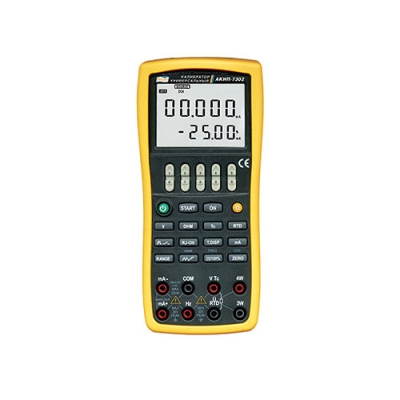

Калибратор промышленных процессов АКИП 7302
Тип оборудования: Калибратор
Производитель: АКИП
Модель: АКИП-7302
Описание: Прибор для калибровки
Гарантия на калибратор промышленных процессов АКИП-7302: 12 мес.
Назначение прибора:
Калибратор промышленных процессов АКИП 7302 - портативный электронный модуль, способный моделировать выходной сигнал типовых первичных преобразователей, используемых в системах контроля и управления, а также в силовых цепях промышленных электронных устройств, таких как термопары и терморезисторы, применяемые для автоматической коррекции режимов работы электронных модулей.
Калибратор АКИП 7302 успешно применяется при тестировании процессоров и аналогово-цифровых преобразователей промышленных электронных расходомеров, предназначенных для газовых, жидкостных и сыпучих сред. Также калибратор может имитировать выходной сигнал с изменяемой частотой импульсных посылок. Прибор способен воспроизводить сигнал т.н. проходных счетчиков, применяемых в системах контроля и управления доступом (СКУД), а также используемых для учета продукции на поточных производственных процессах.
Функционал АКИП 7302 включает имитацию сигнала зондов давления, фотометров, индуктивных датчиков скорости потока и других типовых первичных преобразователей. Возможности прибора дополнены функцией моделирования статических характеристик термопар, терморезисторов и тензометрических датчиков давления.
Калибратор АКИП 7302 может синтезировать как прямоугольный, так и пилообразный сигнал заданной амплитуды и частоты со скважностью 0,5. Пределы регулировки амплитуды составляют при этом 1- 11В, а частоты - от 1 до 100 кГц. Это позволяет использовать прибор в качестве имитатора сигнала любых, в том числе и уникальных, первичных преобразователей.
АКИП 7302 снабжен удобными органами управления, широкоформатным дисплеем и выполнен в прочном пластмассовом корпусе. Диапазон эксплуатационных температур от -10 до 55°C, допустимая влажность не более 90%. В комплект поставки входят измерительные провода с наконечниками и зажимами, руководство по эксплуатации, предохранители и защитный чехол.
Особенности калибратора АКИП 7302:
наличие коммутатора, обеспечивающего работу одновременно с несколькими процессорами;
интуитивный интерфейс, удобный и простой в использовании;
высокое - 6 разрядов, разрешение по выходным сигналам;
подсветка дисплея;
питание прибора от 4 элементов типа АА
Технические характеристики калибратора АКИП-7302:
|
АКИП-7302 |
||||
|
Режим |
Предел |
Диапазон измерений |
Разрешение |
Погрешность |
|
Постоянное напряжение |
50 мВ |
-5 мВ…55 мВ |
1 мкВ |
0, 02 %+10 емр* |
|
500 мВ |
-10 мВ…550 мВ |
10 мкВ |
0, 02 %+2 емр |
|
|
5 В |
-0, 1 В…5, 5 В |
0, 1 мВ |
0, 02 %+5 емр |
|
|
50 В |
0 В…55 В |
10 мВ |
0, 02 %+5 емр |
|
|
Постоянный ток |
50 мА |
- 5 мА …50 мА |
1 мкА |
0, 02 %+2 емр |
|
Частота |
100 Гц |
2…110 Гц |
0, 1 Гц |
0, 02 % |
|
1 кГц |
0, 1…1, 1 кГц |
1 Гц |
||
|
10 кГц |
0, 1…11 кГц |
0, 1 кГц |
||
|
Сопротивление |
500 Ом |
0 Ом…550 Ом |
0, 01 Ом |
0, 02 %+0, 1 Ом |
|
5 кОм |
0 кОм…5, 50 кОм |
0, 1 Ом |
0, 02 %+0, 5 Ом |
|
|
Измерение температуры спомощью термопар |
R |
-40…1760 °C |
1°C |
1, 5 °C |
|
S |
-20 …1760 °C |
1, 5 °C |
||
|
K |
-200, 0…1370, 0 °C |
0, 1°C |
0, 9 °C |
|
|
E |
-200, 0…1000, 0 °C |
0, 6 °C |
||
|
J |
-200, 0…1200, 0 °C |
0, 7 °C |
||
|
T |
-200, 0 …400, 0 °C |
0, 6 °C |
||
|
N |
-200, 0…1300, 0 °C |
1 °C |
||
|
B |
400…1800 °C |
1°C |
2 °C |
|
|
Измерение температуры с помощью термосопротивления |
PT100 |
-200, 0…850, 0 °C |
0, 1°C |
0, 8 °C |
|
PT1000 |
-200 …630 °C |
0, 4 °C |
||
|
Cu50 |
-50, 0…150, 0°C |
0, 6 °C |
||
|
Измерение давления с помощью модулей давления |
32 типа модулей серии АРМ |
2, 5 кПа…70МПа |
5разрядов |
0, 025…0, 05 % |
|
Выходной режим |
Предел |
Диапазон измерений |
Разрешение |
Погрешность |
|
Постоянное напряжение |
100 мВ |
-10 мВ…110 мВ |
1 мкВ |
0, 02 %+10 емр |
|
1 В |
-0, 1 В…1, 1 В |
10 мкВ |
0, 02 %+10 емр |
|
|
10 В |
-1 В…11 В |
0, 1 мВ |
0, 02 %+ 10 емр |
|
|
Постоянный ток |
20 мА |
0…22 мА |
1 мкА |
0, 02 %+10 емр |
|
Частота |
100 Гц |
2…110 Гц |
0, 1 Гц |
0, 02 % |
|
1 кГц |
0, 1…1, 1 кГц |
1Гц |
||
|
10 кГц |
0, 1…11 кГц |
0, 1 кГц |
||
|
100 кГц |
1 кГц…110 кГц |
1 кГц |
||
|
Импульсы |
1 кГц |
10…10000 имп. |
1 имп |
0, 1 % |
|
10 кГц |
||||
|
100 кГц |
||||
|
Переключатель (коммутатор) |
100 Гц |
|
0, 1 Гц |
0, 02 % |
|
1 кГц |
1Гц |
|||
|
10 кГц |
0, 1 кГц |
|||
|
100 кГц |
1 кГц |
|||
|
Сопротивление |
400 Ом |
0 Ом…400 Ом |
0, 01 Ом |
0, 02 %+0, 1 Ом |
|
4 кОм |
0 кОм…4 кОм |
0, 1 Ом |
0, 02 %+1 Ом |
|
|
40 кОм |
0…40 кОм |
1 Ом |
0, 1 %+10 Ом |
|
|
Имитация статической хар-ки термопары |
R |
-40…1760 °C |
1°C |
1, 5 °C |
|
S |
-20 …1760 °C |
1, 5 °C |
||
|
K |
-200, 0…1370, 0 °C |
0, 1 °C |
0, 9 °C |
|
|
E |
-200, 0…1000, 0 °C |
0, 6 °C |
||
|
J |
-200, 0…1200, 0 °C |
0, 7 °C |
||
|
T |
-200, 0 …400, 0 °C |
0, 6 °C |
||
|
N |
-200, 0…1300, 0 °C |
1 °C |
||
|
B |
400…1820 °C |
1 °C |
2 °C |
|
|
Имитация статической хар-ки термосопротивления |
PT100 |
-200, 0…850, 0 °C |
0, 1 °C |
0, 8 °C |
|
PT1000 |
-200 …630 °C |
0, 4 °C |
||
|
Cu50 |
-50, 0…150, 0°C |
0, 6 °C |
||
|
Имитация статической хар-ки модулей давления |
32 типа модулей серии АРМ |
2, 5 кПа …70 МПа |
5 разрядов |
0, 025…0, 05 % |
|
Петля (режим питания петли от внутреннего источника) |
24 В при макс.токе 25 мА |
|
|
10% |
|
Общие характеристики |
||||
|
Питание |
6В, |
|||
|
Условия эксплуатации |
0…50°C (≤80%) |
|||
|
Условия хранения |
-10…55°C(≤90%) |
|||
|
Исполнение |
МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) |
|||
|
Время самопрогрева |
10 минут |
|||
|
Дисплей |
ЖКИ 68 х 36 мм (2-х строчный) |
|||
|
Подсветка |
Есть (с регулировкой 0…9000с) |
|||
|
Массо-габаритные показатели |
205х95х42 мм, 500 гр. |
|||
Комплект поставки: 2 к-та измерительных проводов (4 шт), тестовые наконечники (2 шт.), зажимы крокодил(2 шт.), предохранитель (2 шт.), инструкция, сумка-чехол.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
