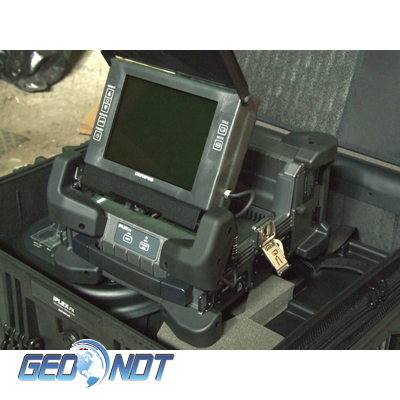

  • Видеоскоп IPLEX FX Olympus

    /images/all/3/601/big/img_5.jpg

    jijijij

    Видеоскоп IPLEX FX

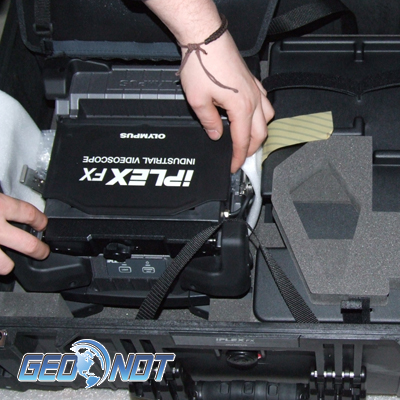

  • Видеоскоп IPLEX FX Olympus в кейсе для переноски

    /images/all/3/601/big/img_14.jpg

    Видеоскоп IPLEX FX Olympus в кейсе для переноски

    Видеоскоп IPLEX FX Olympus в кейсе для переноски

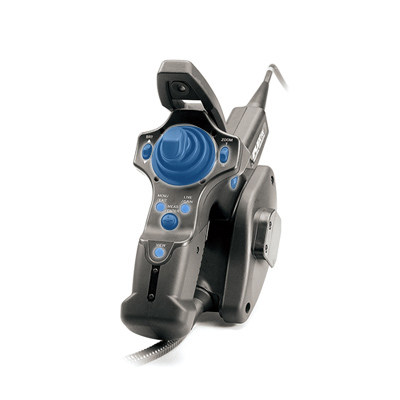

  • Рукоятка видеоскопа Olympus IPLEX FX

    /images/all/3/601/big/img_16.jpg

    1

    Рукоятка видеоскопа Olympus IPLEX FX

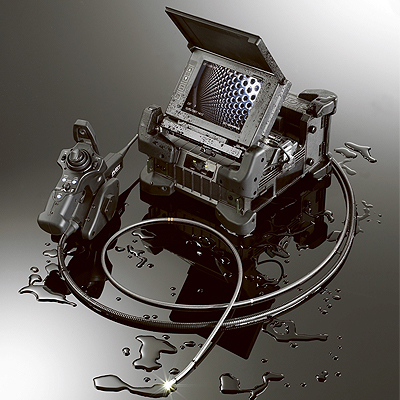

  • IPLEX FX

    /images/all/3/601/big/img_18.jpg

    1

    IPLEX FX

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: видеоэндоскоп, система телеинспекции, технический эндоскоп, видеоскоп



Производитель: Olympus NDT, США

Серия: IPLEX

Модель: IPLEX FX

Описание: прибор для визуальной видеоинспекции труб и промышленной эндоскопии

Гарантия на видеоэндоскоп IPLEX FX: 12 месяцев.



Назначение прибора:



Универсальный промышленный видеоскоп IPLEX FX Olympus предназначен для неразрушающего визуального контроля труднодоступных мест.

Уникальный видеоскоп IPLEX FX сочетает в себе портативность и высокие эксплуатационные характеристики, модульность и надежность, простоту и функциональность, исключительную долговечность.



Видеоэндскоп IPLEX FX обладает следующими отличительными особенностями:



  • Компактный и прочный
  • Универсальный... Работает где угодно
  • Чёткость и высокий контраст изображения
  • Универсальность применения
  • Гибкость и простота обработки изображений
  • Простота в эксплуатации.



Компактный и прочный

Конструкция IPLEX FX обеспечивает всей системе повышенную надежность - у прибора ударопрочный корпус и вольфрамовая защитная оплетка зонда. Повышение прочности и износостойкости механических узлов позволило создать исключительно надежный и долговечный видеоскоп.



Литой корпус из магниевого сплава обеспечивает ударопрочность

Корпус системного блока IPLEX FX изготовлен из легкого и прочного магниевого сплава. Магниевые сплавы широко применяются в качестве материала шасси современных промышленных электронных приборов, обеспечивая легкость, прочность и хороший теплоотвод. Углы корпуса системного блока надежно защищены от ударов резиновыми амортизаторами. Видеоскоп IPLEX FX выдержал тест на многократное падение с высоты 1,2 м, в соответствии со стандартом MIL-STD 810F*.

*MIL-STD - Стандарт Министерства обороны США.



Rubber bumper

Для уменьшения ударных нагрузок углы корпуса защищены резиновыми амортизаторами.



Magnesium-Alloy chassis

Центральным элементом, обеспечивающим механическую прочность конструкции IPLEX FX, является сверхпрочный литой корпус из магниевого сплава. Повышенная прочность корпуса обеспечивает надежную защиту от повреждений внутренних деталей и электронных узлов.



Износоустойчивый зонд.

Самым важным компонентом любого промышленного эндоскопа является его рабочая часть (зонд). Она обеспечивает удобный доступ в зону осмотра, который часто проводится через отверстия с острыми кромками и абразивными поверхностями. Рабочая часть видеоскопа IPLEX FX является разработкой Olympus, имеет повышенную защищенность от смятия и среза, втрое более износостойка, чем ранее выпускавшиеся модели. Усиление «рубашки» рабочей части выполнено без ущерба для гибкости и легкости проводки через наиболее сложные места. Как и во всех изделиях IPLEX, рабочая часть IPLEX FX спроектирована с переменной по длине жесткостью Olympus Tough TaperFlex для обеспечения максимальной гибкости зонда по направлению к его дистальному концу. Выпускаются три варианта наружных диаметров рабочих частей (зондов) IPLEX FX: 6,0 мм, 4,0 мм, а также 6,2 мм с внутренним рабочим каналом.*



Усиленная внутренняя арматура переменной жесткости TaperFlex
Спираль TaperFlex обеспечивает переменную гибкость для обеспечения максимальной маневренности и устойчивости перемещения зонда.



Резиновая оболочка внутри рабочей части
Внутри рабочей части проходят только электрические проводники и механические тяги, волоконная оптика при светодиодной подсветке полностью отсутствует.



Наружная вольфрамовая оплетка высокой плотности
Высокая плотность наружной оплетки для максимальной износостойкости и прочности.



Управляемая дистальная часть
Конструкция изгибающейся части позволяет проходить изгибы с минимальным радиусом, жесткие участки зонда максимально укорочены.

*Диаметры зондов IPLEX определены как диаметры отверстий, через которые может пройти зонд.



Универсальный... Работает где угодно

Портативность и надежность видеоскопов Olympus позволяет использовать эти приборы для решения новых задач, ранее не считавшихся «традиционными» cферами применения эндоскопии. Вы можете работать в очень жестких условиях, только возьмите с собой систему, рассчитанную на работу в таких условиях... IPLEX FX.



Настоящая портативность - компактный, легкий, с питанием от батарей.

Питание к системе FX подается от установленной внутри сменной литий-ионной батареи, обеспечивающей более двух часов работы. Компактные размеры системы FX делают мобильную работу реальностью - систему можно либо повесить за ремень на плечо, либо установить ее в удобном месте прямо на объекте, а резиновые уголки удерживают ее от падения во время проведения осмотра.



Широкий рабочий диапазон температур

Зонды системы FX обладают повышенной термостойкостью для использования в условиях высоких температур - в данный момент до +100°C (210°F), это означает, что контроль может проводиться быстрее, сокращается время на остывание осматриваемого изделия. Зонды дополнительно оснащены встроенным датчиком температуры, который выводит на экран два вида предупреждений о перегреве и позволяет избежать повреждения зонда.



Устойчивость к неблагоприятным условиям окружающей среды.

Чтобы предотвратить попадание внутрь прибора пыли и инородных тел, все механические соединения сделаны герметичными, а входные/выходные разъемы закрыты крышками.
Система IPLEX FX соответствует признанным на международном уровне военным стандартам США (MIL-STD 810F*). Это соответствие гарантирует более высокий уровень защищенности по сравнению с обычными промышленными стандартами и обеспечивает повышенную надежность против воздействия пыли и жидкости.

Видеоскоп IPLEX FX протестирован в соответствии со стандартами MIL-STD 810F* и MIL-STD 416E*.



Тесты MIL-STD 810F:

- Испытание на виброустойчивость
- Испытание на падение с высоты 1,2 м
- Испытание под воздействием дождя с ветром
- Испытание на влагостойкость
- Испытание в солевом тумане
- Испытание на пылестойкость
- Испытание во взрывоопасной атмосфере
- Испытание на обмерзание под дождем/снегом



Тесты MIL-STD 416E

- Тест EMI

*MIL-STD (Стандарт Министерства обороны США) используется для подтверждения соответствия требованиям Министерства обороны США.

В дополнение к высокой надежности прибора и его защищенности от воздействий окружающей среды, новый ЖК монитор с трансфлективной матрицей обеспечивает качественный просмотр изображений даже при ярком солнечном свете, вне помещений.



Идеальные характеристики вводимости рабочей части

С появлением нового ультратонкого видеоскопа с наружным диаметром 4.0mm*, значительно расширились возможности осмотра труднодоступных мест машин и механизмов. Например, существенно облегчен осмотр проточной части газотурбинных двигателей небольшого размера.

Диаметры зондов IPLEX определены как диаметры отверстий, через которые может пройти зонд.



Чёткость и высокий контраст изображения

Имея многолетний опыт в разработке оптико-электронных систем, Olympus знает, что необходимо для получения четких высококачественных изображений и этот опыт продолжает воплощаться в оборудовании для промышленной эндоскопии.



Контрастный ЖК монитор высокого разрешения, повышенной яркости.

Наблюдение контрастных изображений даже при прямом солнечном свете стало возможным благодаря новому цветному ЖК монитору повышенной яркости с диагональю 165мм (6,5"). Размер диагонали монитора в 6,5 дюйма - минимально рекомендуемый размер для точного и достоверного наблюдения мелких деталей.
Цветопередача и контраст изображений сохраняются и при ярком солнечном свете, гарантируя качество и достоверность контроля.



Совершенная оптическая система со сменными светодиодными объективами SmartTipTM

Для соответствия высоким требованиям по качеству воспроизведения изображения и цвета, IPLEX FX оснащен новейшей оптической системой, системой цифрового подавления шумов и обработки изображения WiDERTM (Wide Dynamic Range* - расширенный динамический диапазон).

Эта уникальная технология компании Olympus позволяет получать яркие, сбалансированные по контрастности изображения, воспроизводящие мельчайшие детали поверхности в пределах всей глубины резкости объектива.

*Алгоритм обработки изображений WiDER TM существенно расширяет динамический диапазон и позволяет получать яркие, контрастные изображения, воспроизводящие мельчайшие детали в пределах всей глубины резкости



Новая светодиодная подсветка на сменных объективах SmartTipTM

Теперь источником света для эндоскопа служит сам оптический адаптер (объектив) SmartTipTM со светодиодной подсветкой, благодаря чему периодическая замена ламп больше не требуется.

Революционная конструкция позволила снизить общие размеры и энергопотребление системы, сохранив при этом широкий диапазон направлений изгиба и углов полей зрения объективов.

Вдобавок, имеется режим усиленной интенсивности подсветки Hi-Beam, служащий для более детального осмотра объекта оператором и повышающий освещенность объекта в 1,5 раза.



Универсальность применения

Благодаря широкому выбору сменных зондов, включая модели с длиной зонда до 18 метров, IPLEX FX позволяет проводить почти любой вид осмотра. Выпускаются также зонды с внутренним рабочим каналом. IPLEX FX - это нечто большее, чем просто инструмент осмотра. Он сочетает в себе надежность, функциональную насыщенность, способность проводить точные измерения в режиме реального времени, возможность извлечения посторонних предметов.



Точность измерений.

В IPLEX FX используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. С добавлением нового многоточечного режима измерений (Multi) и режима отображения зон максимально допустимого размера повреждений (Offset), IPLEX FX стал обладать восемью различными режимами оценки размеров найденных дефектов.

IPLEX FX Stereo Measurement Modes



Режим многократного измерения по двум точкам (Multi)

Режимы стереоскопических измерений IPLEX FX:
- Расстояние (длина).
- Точка - линия.
- Глубина.
- Площадь.
- Длина ломаных линий.
- Профиль.
- Многоточечное измерение (Multy).

Новый многофункциональный режим Multi представляет собой измерение по двум крайним точкам дефекта (например - забоины лопатки компрессора ГТД), при этом одновременно производятся измерения в режимах: глубина забоины (точка - линия), подсчет площади забоины и ее ширины (длины).



Spot-RangingTM

Наша уникальная система IPLEX Spot-RangingTM обеспечивает измерение расстояний до объекта в режиме реального времени, так как точность стерео измерений зависит от величины расстояния между объективом эндоскопа и поверхностью залегания дефекта. При помощи этой функции IPLEX FX оператор может контролировать текущее расстояние до объекта, находясь в пределах допустимых значений.



Взаимозаменяемые зонды.

IPLEX FX предлагает ряд взаимозаменяемых зондов, которые дают пользователю возможность выбора зонда подходящего диаметра и длины, необходимого для проведения определенного осмотра. Благодаря возможности замены зондов, единая система IPLEX FX может быть использована для широкого спектра задач практически на любых объектах.

IPLEX FX предлагает ряд взаимозаменяемых зондов, которые дают пользователю возможность выбора зонда подходящего диаметра и длины, необходимого для проведения определенного осмотра. Благодаря возможности замены зондов, единая система IPLEX FX может быть использована для широкого спектра задач практически на любых объектах. Зонды для IPLEX FX с диаметрами 4 и 6 мм выпускаются с длинами от 2 до 18 метров. Рабочая часть видеоскопа с диаметром 6,0 мм и рабочей длиной 7,5 м может быть изготовлена в исполнении с гладкой наружной поверхностью, что облегчает ее очистку или дезактивацию.



Удаление посторонних объектов.

У IPLEX FX есть еще одно существенное преимущество - он может комплектоваться зондом с наружным диаметром 6,2 мм и встроенным инструментальным каналом. Набор из шести различных гибких инструментов, предназначен для работы с таким зондом - он позволит Вам использовать прибор в качестве инструмента для удаления посторонних предметов из скрытых полостей.

Зачастую, подобный инструмент позволяет избежать дорогостоящего ремонта изделия с полной или частичной его разборкой. Зонд со внутренним каналом может комплектоваться как прямыми, так и боковыми стерео измерительными адаптерами, что достаточно для практически любого вида эндоскопическогоконтроля.



Гибкость и простота обработки изображений

В наше время осмотры не заканчиваются укладкой видеоскопа в чемодан. Это только начало.



Виртуальная клавиатура для расширенного ввода текстовых комментариев.

Для облегчения обработки информации и формирования отчетов, зачастую, отснятый видеоматериал требуется сопровождать текстовыми комментариями. Благодаря ImageNotepadTM - виртуальной клавиатуре IPLEX FX, сопровождение комментариями стало неотъемлемой частью процесса документирования результатов осмотра.

Для более детального описания осматриваемого объекта существует возможность ввода ключевых слов и фраз в текстовые поля и поля заголовков.

Кроме того, ввод текста упрощен посредством отображения на экране часто употребляемых слов при вводе очередного символа. Вся введенная информация легко доступна, является частью изображения и легко может быть перенесена на компьютер.



Возможности для записи результатов осмотра.

IPLEX FX позволяет с легкостью выполнять съемку, запись, копирование, перемещение, поиск и другие операции с файлами, а также составление отчетов о результатах проведенного контроля. IPLEX FX предлагает возможность записи неподвижных изображений и видеороликов во внутреннюю память, либо на съемную карту CF или USB флэш-накопитель. Для уменьшения сбоев от вибрации в процессе работы промышленных объектов, в IPLEX FX запись изображений выполняется на полупроводниковые твердотельные устройства хранения данных, что исключает случайную потерю данных, обусловленную нестабильностью записывающих устройств с подвижными деталями. Все форматы записываемых изображений совместимы с операционной системой Windows (форматы изображения: JPEG, TIFF; формат видео: AVI) и могут быть легко использованы шаблонах отчетов или прикреплены к сообщениям электронной почты для оперативной передачи результатов контроля другим заинтересованным специалистам. Что касается других форматов записи, IPLEX FX также совместим со многими внешними записывающими устройствами, соединяемыми через стандартные S-video и композитный (BNC) видеовыходы.



Карта памяти CF.

Запись фотоснимков в формате JPEG и TIFF. Запись видео в формате AVI



USB флэш-память

Запись фотоснимков в формате JPEG и TIFF. Запись видео в формате AVI



Выход композитного видеосигнала BNC и S-видео выход

Интерфейсы для различных внешних устройств записи



Программное обеспечение генерации отчетов InHelp

Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом.



Простота в эксплуатации

Благодаря кнопкам быстрого доступа IPLEX FX и понятному меню программы, пользователи с любым уровнем подготовки могут с легкостью пользоваться программным обеспечением получая максимально точные и достоверные результаты осмотра.



Управление прибором одной рукой

Эргономичная 750 граммовая рукоятка не вызывает усталости при длительной работе, обеспечивает быстрый доступ к часто используемым командам меню. Уникальная конструкция с двумя джойстиками позволяет независимо осуществлять как артикуляцию зонда, так и навигацию по меню. Данная конструкция обеспечивает удобное управление одной рукой.



Управление изгибом TrueFeelTM

IPLEX FX имеет функцию TrueFeelTM ручного управления изгибом дистальной части, с сервоусилением. Обеспечивается моментальный отклик прибора на команду изгиба, при этом оператор ощущает обратную связь - усилие на джойстике при блокировке зонда, что уменьшает повреждаемость зонда.



Клавиши быстрого доступа

Для быстрого доступа к наиболее важным командам меню создан новый блок управления с джойстиком и функциональными кнопками на основные команды. Управление яркостью, детализацией изображения увеличением, стоп-кадром, записью, измерениями, просмотром - всегда находятся под рукой ператора.



Технология автоматического распознавания SmartTipTM

IPLEX FX впервые представляет интеллектуальные адаптеры (объективы) для своих сменных зондов. Оптические адаптеры SmartTip являются уникальными в своем роде и позволяют путем их замены, быстро изменять оптические настройки системы без необходимости ручного выбора модели объектива из меню пользователем (автоматическое распознавание модели объектива).

Двойная резьба обеспечивает надежное соединение адаптера с рабочей частью (зондом). Технология SmartTipTM позволяет автоматически распознавать модель установленного адаптера и выдает предупреждение при ослаблении резьбового соединения адаптер-зонд.



Технические характеристики видеоэндоскопа IPLEX FX:



Model Outer Diameter Scope Length Exterior Tube Flexibility Articulation Angle Approximate
Weight
IV8420 Ø4.0mm
(0.157 in)
2.0m
(6.6 ft)
Tungsten braid with special processing Uniformed stiffness 4-way, UP / DOWN / RIGHT / LEFT 130° 1.7 kg
(3.7 lb)
IV8435 3.5m
(11.5 ft)
1.9 kg
(4.2 lb)
IV8620 Ø6.0mm
(0.236 in)
2.0m
(6.6 ft)
Tough Tapered FlexTM tube with flexibility gradually increasing toward the distal end. 4-way, UP / DOWN / RIGHT / LEFT150° 1.7 kg
(3.7 lb)
IV8635 3.5m
(11.5 ft)
4-way, UP / DOWN / RIGHT / LEFT 130° 1.9kg
(4.2 lb)
IV8635X1 3.5m (11.5 ft)
with working channel
4-way, UP / DOWN / RIGHT / LEFT 120°
IV8650 5.0m
(16.4 ft)
4-way, UP / DOWN / RIGHT / LEFT 110° 2.0kg
(4.4 lb)
IV8675 7.5m
(24.6 ft)
4-way, UP / DOWN / RIGHT / LEFT 90° 2.2kg
(4.9 lb)
IV8675X2 Smooth resin coating
IV86120 12.0m
(39.4 ft)
Tungsten braid with special processing Uniformed stiffness 4-way, UP / DOWN / RIGHT / LEFT 70° 2.6kg
(5.7 lb)
IV86180 18.0m
(59.1 ft)
4-way, UP / DOWN / RIGHT / LEFT 50° 3.1kg
(6.8 lb)





Base Unit
Exposure Adjustable CCD exposure time.
NTSC: 1/2 to 1/30000 second, PAL: 1/2 to 1/25000 second
Image Controls 9 step digital brightness control
5 step contrast adjustment for frozen and retrieved images.
Adjustable Gain Control 4 step adjustable gain control with exclusive WiDERTM
brightness level balancing technology.
Noise Reduction Decreases static interference in images.
Zoom Digital seamless zoom up to 3x
Input/Output Terminal Video Signal Output BNC x 1, S-Video x 1
Audio Signal Input ø3.5mm monaural mini jack
USB Terminal One terminal (ver. 1.1 compliance)
Still Image Recording File Format JPEG compression (Exif 2 compliance), super high quality (SHQ), high quality (HIGH), standard quality (STD)
* Recording to high quality (HIGH) of JPEG compression (Exif 2 compliance) or unpressed TIFF (TIFF-YC) when stereo optical adapter is selected.
Audio Recording WAV format (Max. 60sec., interruptible)
Movie Recording File Format AVI M-JPEG (with fixed compression rate)
* Writable to end of last recorded movie data
Audio Recording Selectable before recording movie
Image Data Management Image Title/Note Entry Selectable 30 character title with date, time and
system settings. Additional data can be inputted in
NOTE having capability of 10 contents in total by
category. Available to input 12 characters for a
category and 28 characters for a content.
Search Searchable by date
Image Comparison Simultaneous display of live image and captured image
Measurement Functions Scalar Measurement Measures the distance between points. The calculation is based on the known length in the same inspection image.
Stereo Measurement (distance) Measures the distance between the two plotted points.
Stereo Measurement (lines) Calculates the distance among multiple designated positions (Max 20 points)
Stereo Measurement (area) Calculates the area surrounded by multiple designated positions (Max 20 points)
Stereo Measurement (point-to-line) Measures the distance between a hypothetical line between two designated positions and the required point.
Stereo Measurement (depth) Measures the depth/height from a hypothetical plane inside three disignated positions to the required point.
Stereo Measurement (Multi) Automatically detects and measures damaged width/depth/area between two specified spots.
Stereo Measurement (profile) The cross section of two designated points is represented with computer graphics.
Stereo Measurement (Offset) Point-to-Line measurement with a parallel line passing
on a measurement point.
Spot Ranging (object distance) Measures object distance between tip of scope and cursor
Save Measurement Results Measurement results can be saved along with the images.
Removable Storage Medium 1GB Compact Flash Card provided as standard
Compatible with recommended Compact Flash cards up to 4GB
Internal Memory 1GB
LCD 6.5-inch daylight-view LCD, low reflection type
Power Supply AC 100V-240V, 50/60Hz (with AC adapter)
DC 14.8V (with specified battery)
Battery Operation Time More than 150min. (with new battery)
Dimensions 216 mm x 126 mm x 249 mm (8.5 in x 5.0 in x 9.8 in) (excluding protrusions)
250 mm x 160 m x 285 mm (9.8 in x 6.3 in x 11.2 in)
(including protrusions)
Weight Approx.4.9kg (10.8 lb) (with battery)
Optical Adapter
Scope Optical Adapter Optical System Distal End
    Field of view Direction of view Depth of field F No. Outer diameter Rigid distal end length*
IV84 AT120D / NF-IV84 120° Forward 4-190mm 9.2 ø4.0mm 19.7mm
AT120D / FF-IV84 120° 25-∞mm 3.3 19.6mm
AT120S / NF-IV84 120° Side 1-20mm 9.6 22.2mm
AT120S / FF-IV84 120° 6-∞mm 6 22.2mm
AT50D / 50D-IV84 50°/50° Forward/Forward 5-∞mm 7.5 25.0mm
AT50S / 50S-IV84 50°/50° Side/Side 4-∞mm 7.5 28.8mm




IV86

Excluding IV8635X1

AT40D-IV86 40° Forward 200-∞mm 2.4 ø6.0mm 19.8mm
AT80D / NF-IV86 80° 8-∞mm 9.5 19.8mm
AT80D / FF-IV86 80° 35-∞mm 3.1 19.8mm
AT120D / NF-IV86 120° 4-190mm 9.2 19.8mm
AT120D / FF-IV86 120° 25-∞mm 3.3 19.8mm
AT80S-IV86 80° Side 18-∞mm 4 25.2mm
AT120S / NF-IV86 120° 1-25mm 9.6 25.2mm
AT120S / FF-IV86 120° 5-∞mm 5.9 25.2mm
AT60D / 60D-IV86 60°/60° Forward/Forward 5-∞mm 7.5 25.9mm
AT60S / 60S-IV86 60°/60° Side/Side 4-∞mm 7.5 32.2mm
IV8635X1 AT120D / NF-IV86X1 120° Forward 4-190mm 9.2 ø6.2mm 20.6mm
AT120D / FF-IV86X1 120° 25-∞mm 3.3 20.5mm
AT80S-IV86X1 80° Side 18-∞mm 4 24.7mm
AT120S-IV86X1 120° 6-∞mm 5.9 24.7mm
AT60D / 60D-IV86X1 60°/60° Forward/Forward 5-∞mm 7.5 25.9mm
AT60S / 60S-IV86X1 60°/60° Side/Side 4-∞mm 7.5 32.9mm

* The rigid portion at the scope's distal end when the adapter is mounted



Operating Environment
Operating temperatures Insertion tube In air: -25 to 100°C (-13° to 212°F)
Under water: 10 to 30°C (50° to 86° F)
Other parts than above In air: -21 to 49°C (with battery) (-5.8° to 120°F)
0 to 40°C (with AC adapter) (32° to 104°F)
Operating atmospheric pressure Insertion tube In air: 1013hPa (1 atm)
Under water: 1013 to 1772hPa*
Other parts than above In air: 1013hPa (1 atm)
Operating atmospheric humidity All parts 15 to 90% (relative humidity)
Liquid resistance Insertion tube No trouble even when machine oil, light oil or 5% saline is attached.
Other parts than above
Waterproofing Insertion tube Operable under water with viewing tip adapter attached*. Not operable underwater with stereo measurement tip adapters.
Other parts than above Operable in blowing rain conditions (Battery compartment must be closed). Not operable underwater.



*Excluding IV8635X1



Дополнительные принадлежности для Iplex FX



Оптические адаптеры. Пользователь имеет возможность выбора оптических адаптеров (сменных объективов) с требуемыми углами поля зрения, направлением обзора и глубиной резкости.



Аккумуляторная батарея. NP-L7S (Li-ion батарея). Время работы от одной батареи при стандартных условиях эксплуатации составляет примерно 2,5 часа.



Зарядное устройство. JL-2PLUS/OL-0 (115V), JL-2PLUS/OL-1 (220V).Последовательная зарядка двух батарей.



Жесткая направляющая. Используется в качестве вспомогательного направляющего инструмента. Рабочая часть эндоскопа легко вставляется и фиксируется внутри жесткой направляющей.

  • MAJ-1737 (для эндоскопов с диаметром раб. части 4.0mm)
  • MAJ-1253 (для эндоскопов с диаметром раб. части 6.0mm)



Держатель блока управления MB-937. Дает возможность фиксации блока управления на штативе, что удобно при длительных осмотрах.



Кабель - удлинитель для ЖК монитора SU492400. Позволяет устанавливать снятый с блолка ЖК монитор в любом удобном для Вас месте.
Примечание: вышеуказанный кабель не входит в стандартный комплект поставки показанного на фотографии ЖК монитора



Инструмент для извлечения посторонних предметов. Выпускаются различные типы инструментов для извлечения посторонних предметов.

  • MAJ-1353(Петля)
  • MAJ-1354(Аллигаторные щипцы)
  • MAJ-1355(Корзина)
  • MAJ-1356(3-х проволочный захват.)
  • MAJ-1357(Магнит)



Управляемые ложементы, предназначенные для осмотра двигателей JT8D. Обеспечивают гибким зондам дополнительную степень свободы, что необходимо при осмотре камеры сгорания двигателей JT8D.
Могут применяться совместно с эндоскопами следующих моделей: IV8620, IV8635, IV7635, и IV7650.
Примечание: управляемый ложемент для двигателя JT8D имеет сертификат производителя (Pratt & Whitney).



Направляющие трубки, предназначенные для совместной работы с длинными приборами семейства IPLEX FX.

  • MAJ-1824-50 (for IV8650)
  • MAJ-1824-75 (для IV8675/ IV8675X2)
  • MAJ-1824-120 (для IV86120)
  • MAJ-1824-180 (для IV86180)

Направляющие трубки защищают рабочую часть (зонд) эндоскопа от механических повреждений и облегчают ввод/извлечение зонда



Высокотемпературная направляющая MAJ-1867 (для 4 мм рабочей части)
Высокотемпературная направляющая трубка предназначена для обеспечения работы эндоскопа при повышенной температуре окружающей среды, вплоть до 250°С, (482 F), что в значительной степени расширяет возможности осмотра неостывшего двигателя, горячего бойлера или котла. Преимущество высокотемпературной направляющей заключается в том, что сам осмотр может начаться при более высокой температуре, что приводит к общему сокращению времени осмотра. Нет необходимости дожидаться полного остывания агрегата.



*Технические характеристики и комплект поставки видеоэндоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по эндоскопам, видеоскопам, бороскопам, видеоэндоскопам и системам телеинспекции можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для визуального контроля по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

IPLEX TX промышленный видеоскоп
Видеэндоскоп IPLEX TX
по запросу
IPLEX NX
Видеоскоп IPLEX NX
по запросу

Видеоскоп IPLEX FX

Тип оборудования: видеоэндоскоп, система телеинспекции, технический эндоскоп, видеоскоп



Производитель: Olympus NDT, США

Серия: IPLEX

Модель: IPLEX FX

Описание: прибор для визуальной видеоинспекции труб и промышленной эндоскопии

Гарантия на видеоэндоскоп IPLEX FX: 12 месяцев.



Назначение прибора:



Универсальный промышленный видеоскоп IPLEX FX Olympus предназначен для неразрушающего визуального контроля труднодоступных мест.

Уникальный видеоскоп IPLEX FX сочетает в себе портативность и высокие эксплуатационные характеристики, модульность и надежность, простоту и функциональность, исключительную долговечность.



Видеоэндскоп IPLEX FX обладает следующими отличительными особенностями:



  • Компактный и прочный
  • Универсальный... Работает где угодно
  • Чёткость и высокий контраст изображения
  • Универсальность применения
  • Гибкость и простота обработки изображений
  • Простота в эксплуатации.



Компактный и прочный

Конструкция IPLEX FX обеспечивает всей системе повышенную надежность - у прибора ударопрочный корпус и вольфрамовая защитная оплетка зонда. Повышение прочности и износостойкости механических узлов позволило создать исключительно надежный и долговечный видеоскоп.



Литой корпус из магниевого сплава обеспечивает ударопрочность

Корпус системного блока IPLEX FX изготовлен из легкого и прочного магниевого сплава. Магниевые сплавы широко применяются в качестве материала шасси современных промышленных электронных приборов, обеспечивая легкость, прочность и хороший теплоотвод. Углы корпуса системного блока надежно защищены от ударов резиновыми амортизаторами. Видеоскоп IPLEX FX выдержал тест на многократное падение с высоты 1,2 м, в соответствии со стандартом MIL-STD 810F*.

*MIL-STD - Стандарт Министерства обороны США.



Rubber bumper

Для уменьшения ударных нагрузок углы корпуса защищены резиновыми амортизаторами.



Magnesium-Alloy chassis

Центральным элементом, обеспечивающим механическую прочность конструкции IPLEX FX, является сверхпрочный литой корпус из магниевого сплава. Повышенная прочность корпуса обеспечивает надежную защиту от повреждений внутренних деталей и электронных узлов.



Износоустойчивый зонд.

Самым важным компонентом любого промышленного эндоскопа является его рабочая часть (зонд). Она обеспечивает удобный доступ в зону осмотра, который часто проводится через отверстия с острыми кромками и абразивными поверхностями. Рабочая часть видеоскопа IPLEX FX является разработкой Olympus, имеет повышенную защищенность от смятия и среза, втрое более износостойка, чем ранее выпускавшиеся модели. Усиление «рубашки» рабочей части выполнено без ущерба для гибкости и легкости проводки через наиболее сложные места. Как и во всех изделиях IPLEX, рабочая часть IPLEX FX спроектирована с переменной по длине жесткостью Olympus Tough TaperFlex для обеспечения максимальной гибкости зонда по направлению к его дистальному концу. Выпускаются три варианта наружных диаметров рабочих частей (зондов) IPLEX FX: 6,0 мм, 4,0 мм, а также 6,2 мм с внутренним рабочим каналом.*



Усиленная внутренняя арматура переменной жесткости TaperFlex
Спираль TaperFlex обеспечивает переменную гибкость для обеспечения максимальной маневренности и устойчивости перемещения зонда.



Резиновая оболочка внутри рабочей части
Внутри рабочей части проходят только электрические проводники и механические тяги, волоконная оптика при светодиодной подсветке полностью отсутствует.



Наружная вольфрамовая оплетка высокой плотности
Высокая плотность наружной оплетки для максимальной износостойкости и прочности.



Управляемая дистальная часть
Конструкция изгибающейся части позволяет проходить изгибы с минимальным радиусом, жесткие участки зонда максимально укорочены.

*Диаметры зондов IPLEX определены как диаметры отверстий, через которые может пройти зонд.



Универсальный... Работает где угодно

Портативность и надежность видеоскопов Olympus позволяет использовать эти приборы для решения новых задач, ранее не считавшихся «традиционными» cферами применения эндоскопии. Вы можете работать в очень жестких условиях, только возьмите с собой систему, рассчитанную на работу в таких условиях... IPLEX FX.



Настоящая портативность - компактный, легкий, с питанием от батарей.

Питание к системе FX подается от установленной внутри сменной литий-ионной батареи, обеспечивающей более двух часов работы. Компактные размеры системы FX делают мобильную работу реальностью - систему можно либо повесить за ремень на плечо, либо установить ее в удобном месте прямо на объекте, а резиновые уголки удерживают ее от падения во время проведения осмотра.



Широкий рабочий диапазон температур

Зонды системы FX обладают повышенной термостойкостью для использования в условиях высоких температур - в данный момент до +100°C (210°F), это означает, что контроль может проводиться быстрее, сокращается время на остывание осматриваемого изделия. Зонды дополнительно оснащены встроенным датчиком температуры, который выводит на экран два вида предупреждений о перегреве и позволяет избежать повреждения зонда.



Устойчивость к неблагоприятным условиям окружающей среды.

Чтобы предотвратить попадание внутрь прибора пыли и инородных тел, все механические соединения сделаны герметичными, а входные/выходные разъемы закрыты крышками.
Система IPLEX FX соответствует признанным на международном уровне военным стандартам США (MIL-STD 810F*). Это соответствие гарантирует более высокий уровень защищенности по сравнению с обычными промышленными стандартами и обеспечивает повышенную надежность против воздействия пыли и жидкости.

Видеоскоп IPLEX FX протестирован в соответствии со стандартами MIL-STD 810F* и MIL-STD 416E*.



Тесты MIL-STD 810F:

- Испытание на виброустойчивость
- Испытание на падение с высоты 1,2 м
- Испытание под воздействием дождя с ветром
- Испытание на влагостойкость
- Испытание в солевом тумане
- Испытание на пылестойкость
- Испытание во взрывоопасной атмосфере
- Испытание на обмерзание под дождем/снегом



Тесты MIL-STD 416E

- Тест EMI

*MIL-STD (Стандарт Министерства обороны США) используется для подтверждения соответствия требованиям Министерства обороны США.

В дополнение к высокой надежности прибора и его защищенности от воздействий окружающей среды, новый ЖК монитор с трансфлективной матрицей обеспечивает качественный просмотр изображений даже при ярком солнечном свете, вне помещений.



Идеальные характеристики вводимости рабочей части

С появлением нового ультратонкого видеоскопа с наружным диаметром 4.0mm*, значительно расширились возможности осмотра труднодоступных мест машин и механизмов. Например, существенно облегчен осмотр проточной части газотурбинных двигателей небольшого размера.

Диаметры зондов IPLEX определены как диаметры отверстий, через которые может пройти зонд.



Чёткость и высокий контраст изображения

Имея многолетний опыт в разработке оптико-электронных систем, Olympus знает, что необходимо для получения четких высококачественных изображений и этот опыт продолжает воплощаться в оборудовании для промышленной эндоскопии.

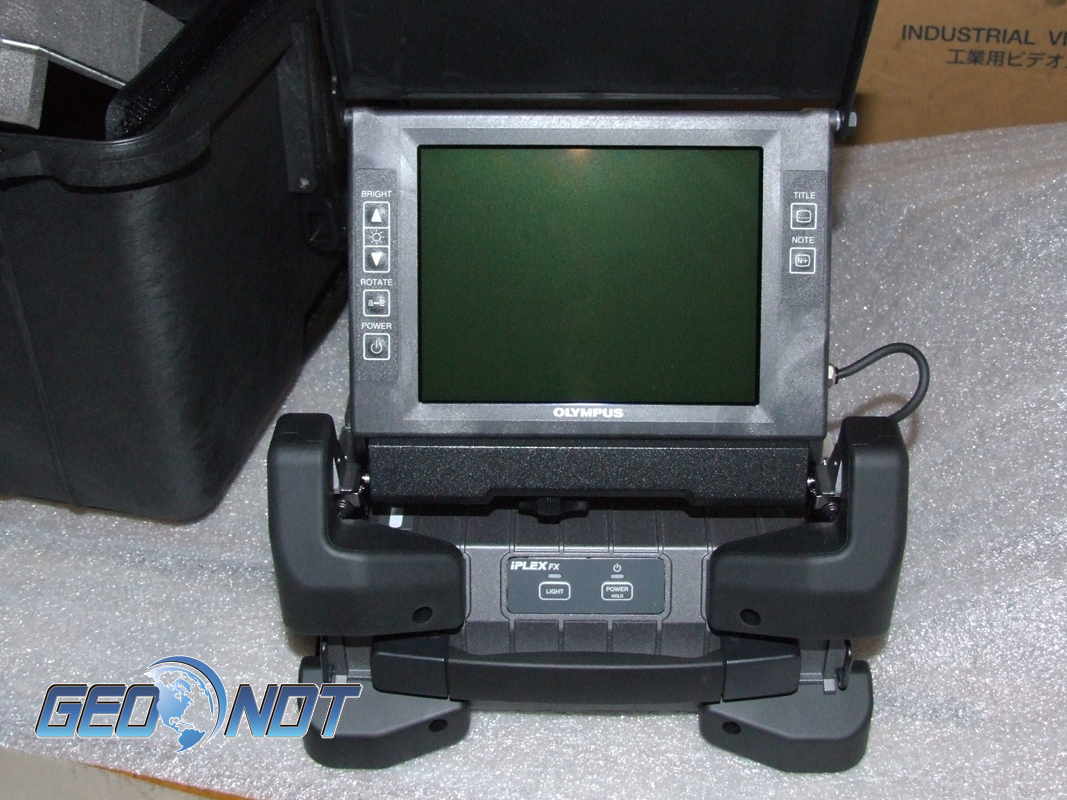

Контрастный ЖК монитор высокого разрешения, повышенной яркости.

Наблюдение контрастных изображений даже при прямом солнечном свете стало возможным благодаря новому цветному ЖК монитору повышенной яркости с диагональю 165мм (6,5"). Размер диагонали монитора в 6,5 дюйма - минимально рекомендуемый размер для точного и достоверного наблюдения мелких деталей.
Цветопередача и контраст изображений сохраняются и при ярком солнечном свете, гарантируя качество и достоверность контроля.



Совершенная оптическая система со сменными светодиодными объективами SmartTipTM

Для соответствия высоким требованиям по качеству воспроизведения изображения и цвета, IPLEX FX оснащен новейшей оптической системой, системой цифрового подавления шумов и обработки изображения WiDERTM (Wide Dynamic Range* - расширенный динамический диапазон).

Эта уникальная технология компании Olympus позволяет получать яркие, сбалансированные по контрастности изображения, воспроизводящие мельчайшие детали поверхности в пределах всей глубины резкости объектива.

*Алгоритм обработки изображений WiDER TM существенно расширяет динамический диапазон и позволяет получать яркие, контрастные изображения, воспроизводящие мельчайшие детали в пределах всей глубины резкости



Новая светодиодная подсветка на сменных объективах SmartTipTM

Теперь источником света для эндоскопа служит сам оптический адаптер (объектив) SmartTipTM со светодиодной подсветкой, благодаря чему периодическая замена ламп больше не требуется.

Революционная конструкция позволила снизить общие размеры и энергопотребление системы, сохранив при этом широкий диапазон направлений изгиба и углов полей зрения объективов.

Вдобавок, имеется режим усиленной интенсивности подсветки Hi-Beam, служащий для более детального осмотра объекта оператором и повышающий освещенность объекта в 1,5 раза.



Универсальность применения

Благодаря широкому выбору сменных зондов, включая модели с длиной зонда до 18 метров, IPLEX FX позволяет проводить почти любой вид осмотра. Выпускаются также зонды с внутренним рабочим каналом. IPLEX FX - это нечто большее, чем просто инструмент осмотра. Он сочетает в себе надежность, функциональную насыщенность, способность проводить точные измерения в режиме реального времени, возможность извлечения посторонних предметов.



Точность измерений.

В IPLEX FX используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. С добавлением нового многоточечного режима измерений (Multi) и режима отображения зон максимально допустимого размера повреждений (Offset), IPLEX FX стал обладать восемью различными режимами оценки размеров найденных дефектов.

IPLEX FX Stereo Measurement Modes



Режим многократного измерения по двум точкам (Multi)

Режимы стереоскопических измерений IPLEX FX:
- Расстояние (длина).
- Точка - линия.
- Глубина.
- Площадь.
- Длина ломаных линий.
- Профиль.
- Многоточечное измерение (Multy).

Новый многофункциональный режим Multi представляет собой измерение по двум крайним точкам дефекта (например - забоины лопатки компрессора ГТД), при этом одновременно производятся измерения в режимах: глубина забоины (точка - линия), подсчет площади забоины и ее ширины (длины).



Spot-RangingTM

Наша уникальная система IPLEX Spot-RangingTM обеспечивает измерение расстояний до объекта в режиме реального времени, так как точность стерео измерений зависит от величины расстояния между объективом эндоскопа и поверхностью залегания дефекта. При помощи этой функции IPLEX FX оператор может контролировать текущее расстояние до объекта, находясь в пределах допустимых значений.



Взаимозаменяемые зонды.

IPLEX FX предлагает ряд взаимозаменяемых зондов, которые дают пользователю возможность выбора зонда подходящего диаметра и длины, необходимого для проведения определенного осмотра. Благодаря возможности замены зондов, единая система IPLEX FX может быть использована для широкого спектра задач практически на любых объектах.

IPLEX FX предлагает ряд взаимозаменяемых зондов, которые дают пользователю возможность выбора зонда подходящего диаметра и длины, необходимого для проведения определенного осмотра. Благодаря возможности замены зондов, единая система IPLEX FX может быть использована для широкого спектра задач практически на любых объектах. Зонды для IPLEX FX с диаметрами 4 и 6 мм выпускаются с длинами от 2 до 18 метров. Рабочая часть видеоскопа с диаметром 6,0 мм и рабочей длиной 7,5 м может быть изготовлена в исполнении с гладкой наружной поверхностью, что облегчает ее очистку или дезактивацию.



Удаление посторонних объектов.

У IPLEX FX есть еще одно существенное преимущество - он может комплектоваться зондом с наружным диаметром 6,2 мм и встроенным инструментальным каналом. Набор из шести различных гибких инструментов, предназначен для работы с таким зондом - он позволит Вам использовать прибор в качестве инструмента для удаления посторонних предметов из скрытых полостей.

Зачастую, подобный инструмент позволяет избежать дорогостоящего ремонта изделия с полной или частичной его разборкой. Зонд со внутренним каналом может комплектоваться как прямыми, так и боковыми стерео измерительными адаптерами, что достаточно для практически любого вида эндоскопическогоконтроля.



Гибкость и простота обработки изображений

В наше время осмотры не заканчиваются укладкой видеоскопа в чемодан. Это только начало.



Виртуальная клавиатура для расширенного ввода текстовых комментариев.

Для облегчения обработки информации и формирования отчетов, зачастую, отснятый видеоматериал требуется сопровождать текстовыми комментариями. Благодаря ImageNotepadTM - виртуальной клавиатуре IPLEX FX, сопровождение комментариями стало неотъемлемой частью процесса документирования результатов осмотра.

Для более детального описания осматриваемого объекта существует возможность ввода ключевых слов и фраз в текстовые поля и поля заголовков.

Кроме того, ввод текста упрощен посредством отображения на экране часто употребляемых слов при вводе очередного символа. Вся введенная информация легко доступна, является частью изображения и легко может быть перенесена на компьютер.



Возможности для записи результатов осмотра.

IPLEX FX позволяет с легкостью выполнять съемку, запись, копирование, перемещение, поиск и другие операции с файлами, а также составление отчетов о результатах проведенного контроля. IPLEX FX предлагает возможность записи неподвижных изображений и видеороликов во внутреннюю память, либо на съемную карту CF или USB флэш-накопитель. Для уменьшения сбоев от вибрации в процессе работы промышленных объектов, в IPLEX FX запись изображений выполняется на полупроводниковые твердотельные устройства хранения данных, что исключает случайную потерю данных, обусловленную нестабильностью записывающих устройств с подвижными деталями. Все форматы записываемых изображений совместимы с операционной системой Windows (форматы изображения: JPEG, TIFF; формат видео: AVI) и могут быть легко использованы шаблонах отчетов или прикреплены к сообщениям электронной почты для оперативной передачи результатов контроля другим заинтересованным специалистам. Что касается других форматов записи, IPLEX FX также совместим со многими внешними записывающими устройствами, соединяемыми через стандартные S-video и композитный (BNC) видеовыходы.



Карта памяти CF.

Запись фотоснимков в формате JPEG и TIFF. Запись видео в формате AVI



USB флэш-память

Запись фотоснимков в формате JPEG и TIFF. Запись видео в формате AVI



Выход композитного видеосигнала BNC и S-видео выход

Интерфейсы для различных внешних устройств записи



Программное обеспечение генерации отчетов InHelp

Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом.



Простота в эксплуатации

Благодаря кнопкам быстрого доступа IPLEX FX и понятному меню программы, пользователи с любым уровнем подготовки могут с легкостью пользоваться программным обеспечением получая максимально точные и достоверные результаты осмотра.



Управление прибором одной рукой

Эргономичная 750 граммовая рукоятка не вызывает усталости при длительной работе, обеспечивает быстрый доступ к часто используемым командам меню. Уникальная конструкция с двумя джойстиками позволяет независимо осуществлять как артикуляцию зонда, так и навигацию по меню. Данная конструкция обеспечивает удобное управление одной рукой.



Управление изгибом TrueFeelTM

IPLEX FX имеет функцию TrueFeelTM ручного управления изгибом дистальной части, с сервоусилением. Обеспечивается моментальный отклик прибора на команду изгиба, при этом оператор ощущает обратную связь - усилие на джойстике при блокировке зонда, что уменьшает повреждаемость зонда.



Клавиши быстрого доступа

Для быстрого доступа к наиболее важным командам меню создан новый блок управления с джойстиком и функциональными кнопками на основные команды. Управление яркостью, детализацией изображения увеличением, стоп-кадром, записью, измерениями, просмотром - всегда находятся под рукой ператора.



Технология автоматического распознавания SmartTipTM

IPLEX FX впервые представляет интеллектуальные адаптеры (объективы) для своих сменных зондов. Оптические адаптеры SmartTip являются уникальными в своем роде и позволяют путем их замены, быстро изменять оптические настройки системы без необходимости ручного выбора модели объектива из меню пользователем (автоматическое распознавание модели объектива).

Двойная резьба обеспечивает надежное соединение адаптера с рабочей частью (зондом). Технология SmartTipTM позволяет автоматически распознавать модель установленного адаптера и выдает предупреждение при ослаблении резьбового соединения адаптер-зонд.



Технические характеристики видеоэндоскопа IPLEX FX:



Model Outer Diameter Scope Length Exterior Tube Flexibility Articulation Angle Approximate
Weight
IV8420 Ø4.0mm
(0.157 in)
2.0m
(6.6 ft)
Tungsten braid with special processing Uniformed stiffness 4-way, UP / DOWN / RIGHT / LEFT 130° 1.7 kg
(3.7 lb)
IV8435 3.5m
(11.5 ft)
1.9 kg
(4.2 lb)
IV8620 Ø6.0mm
(0.236 in)
2.0m
(6.6 ft)
Tough Tapered FlexTM tube with flexibility gradually increasing toward the distal end. 4-way, UP / DOWN / RIGHT / LEFT150° 1.7 kg
(3.7 lb)
IV8635 3.5m
(11.5 ft)
4-way, UP / DOWN / RIGHT / LEFT 130° 1.9kg
(4.2 lb)
IV8635X1 3.5m (11.5 ft)
with working channel
4-way, UP / DOWN / RIGHT / LEFT 120°
IV8650 5.0m
(16.4 ft)
4-way, UP / DOWN / RIGHT / LEFT 110° 2.0kg
(4.4 lb)
IV8675 7.5m
(24.6 ft)
4-way, UP / DOWN / RIGHT / LEFT 90° 2.2kg
(4.9 lb)
IV8675X2 Smooth resin coating
IV86120 12.0m
(39.4 ft)
Tungsten braid with special processing Uniformed stiffness 4-way, UP / DOWN / RIGHT / LEFT 70° 2.6kg
(5.7 lb)
IV86180 18.0m
(59.1 ft)
4-way, UP / DOWN / RIGHT / LEFT 50° 3.1kg
(6.8 lb)





Base Unit
Exposure Adjustable CCD exposure time.
NTSC: 1/2 to 1/30000 second, PAL: 1/2 to 1/25000 second
Image Controls 9 step digital brightness control
5 step contrast adjustment for frozen and retrieved images.
Adjustable Gain Control 4 step adjustable gain control with exclusive WiDERTM
brightness level balancing technology.
Noise Reduction Decreases static interference in images.
Zoom Digital seamless zoom up to 3x
Input/Output Terminal Video Signal Output BNC x 1, S-Video x 1
Audio Signal Input ø3.5mm monaural mini jack
USB Terminal One terminal (ver. 1.1 compliance)
Still Image Recording File Format JPEG compression (Exif 2 compliance), super high quality (SHQ), high quality (HIGH), standard quality (STD)
* Recording to high quality (HIGH) of JPEG compression (Exif 2 compliance) or unpressed TIFF (TIFF-YC) when stereo optical adapter is selected.
Audio Recording WAV format (Max. 60sec., interruptible)
Movie Recording File Format AVI M-JPEG (with fixed compression rate)
* Writable to end of last recorded movie data
Audio Recording Selectable before recording movie
Image Data Management Image Title/Note Entry Selectable 30 character title with date, time and
system settings. Additional data can be inputted in
NOTE having capability of 10 contents in total by
category. Available to input 12 characters for a
category and 28 characters for a content.
Search Searchable by date
Image Comparison Simultaneous display of live image and captured image
Measurement Functions Scalar Measurement Measures the distance between points. The calculation is based on the known length in the same inspection image.
Stereo Measurement (distance) Measures the distance between the two plotted points.
Stereo Measurement (lines) Calculates the distance among multiple designated positions (Max 20 points)
Stereo Measurement (area) Calculates the area surrounded by multiple designated positions (Max 20 points)
Stereo Measurement (point-to-line) Measures the distance between a hypothetical line between two designated positions and the required point.
Stereo Measurement (depth) Measures the depth/height from a hypothetical plane inside three disignated positions to the required point.
Stereo Measurement (Multi) Automatically detects and measures damaged width/depth/area between two specified spots.
Stereo Measurement (profile) The cross section of two designated points is represented with computer graphics.
Stereo Measurement (Offset) Point-to-Line measurement with a parallel line passing
on a measurement point.
Spot Ranging (object distance) Measures object distance between tip of scope and cursor
Save Measurement Results Measurement results can be saved along with the images.
Removable Storage Medium 1GB Compact Flash Card provided as standard
Compatible with recommended Compact Flash cards up to 4GB
Internal Memory 1GB
LCD 6.5-inch daylight-view LCD, low reflection type
Power Supply AC 100V-240V, 50/60Hz (with AC adapter)
DC 14.8V (with specified battery)
Battery Operation Time More than 150min. (with new battery)
Dimensions 216 mm x 126 mm x 249 mm (8.5 in x 5.0 in x 9.8 in) (excluding protrusions)
250 mm x 160 m x 285 mm (9.8 in x 6.3 in x 11.2 in)
(including protrusions)
Weight Approx.4.9kg (10.8 lb) (with battery)
Optical Adapter
Scope Optical Adapter Optical System Distal End
    Field of view Direction of view Depth of field F No. Outer diameter Rigid distal end length*
IV84 AT120D / NF-IV84 120° Forward 4-190mm 9.2 ø4.0mm 19.7mm
AT120D / FF-IV84 120° 25-∞mm 3.3 19.6mm
AT120S / NF-IV84 120° Side 1-20mm 9.6 22.2mm
AT120S / FF-IV84 120° 6-∞mm 6 22.2mm
AT50D / 50D-IV84 50°/50° Forward/Forward 5-∞mm 7.5 25.0mm
AT50S / 50S-IV84 50°/50° Side/Side 4-∞mm 7.5 28.8mm




IV86

Excluding IV8635X1

AT40D-IV86 40° Forward 200-∞mm 2.4 ø6.0mm 19.8mm
AT80D / NF-IV86 80° 8-∞mm 9.5 19.8mm
AT80D / FF-IV86 80° 35-∞mm 3.1 19.8mm
AT120D / NF-IV86 120° 4-190mm 9.2 19.8mm
AT120D / FF-IV86 120° 25-∞mm 3.3 19.8mm
AT80S-IV86 80° Side 18-∞mm 4 25.2mm
AT120S / NF-IV86 120° 1-25mm 9.6 25.2mm
AT120S / FF-IV86 120° 5-∞mm 5.9 25.2mm
AT60D / 60D-IV86 60°/60° Forward/Forward 5-∞mm 7.5 25.9mm
AT60S / 60S-IV86 60°/60° Side/Side 4-∞mm 7.5 32.2mm
IV8635X1 AT120D / NF-IV86X1 120° Forward 4-190mm 9.2 ø6.2mm 20.6mm
AT120D / FF-IV86X1 120° 25-∞mm 3.3 20.5mm
AT80S-IV86X1 80° Side 18-∞mm 4 24.7mm
AT120S-IV86X1 120° 6-∞mm 5.9 24.7mm
AT60D / 60D-IV86X1 60°/60° Forward/Forward 5-∞mm 7.5 25.9mm
AT60S / 60S-IV86X1 60°/60° Side/Side 4-∞mm 7.5 32.9mm

* The rigid portion at the scope's distal end when the adapter is mounted



Operating Environment
Operating temperatures Insertion tube In air: -25 to 100°C (-13° to 212°F)
Under water: 10 to 30°C (50° to 86° F)
Other parts than above In air: -21 to 49°C (with battery) (-5.8° to 120°F)
0 to 40°C (with AC adapter) (32° to 104°F)
Operating atmospheric pressure Insertion tube In air: 1013hPa (1 atm)
Under water: 1013 to 1772hPa*
Other parts than above In air: 1013hPa (1 atm)
Operating atmospheric humidity All parts 15 to 90% (relative humidity)
Liquid resistance Insertion tube No trouble even when machine oil, light oil or 5% saline is attached.
Other parts than above
Waterproofing Insertion tube Operable under water with viewing tip adapter attached*. Not operable underwater with stereo measurement tip adapters.
Other parts than above Operable in blowing rain conditions (Battery compartment must be closed). Not operable underwater.



*Excluding IV8635X1



Дополнительные принадлежности для Iplex FX



Оптические адаптеры. Пользователь имеет возможность выбора оптических адаптеров (сменных объективов) с требуемыми углами поля зрения, направлением обзора и глубиной резкости.



Аккумуляторная батарея. NP-L7S (Li-ion батарея). Время работы от одной батареи при стандартных условиях эксплуатации составляет примерно 2,5 часа.



Зарядное устройство. JL-2PLUS/OL-0 (115V), JL-2PLUS/OL-1 (220V).Последовательная зарядка двух батарей.



Жесткая направляющая. Используется в качестве вспомогательного направляющего инструмента. Рабочая часть эндоскопа легко вставляется и фиксируется внутри жесткой направляющей.

  • MAJ-1737 (для эндоскопов с диаметром раб. части 4.0mm)
  • MAJ-1253 (для эндоскопов с диаметром раб. части 6.0mm)



Держатель блока управления MB-937. Дает возможность фиксации блока управления на штативе, что удобно при длительных осмотрах.



Кабель - удлинитель для ЖК монитора SU492400. Позволяет устанавливать снятый с блолка ЖК монитор в любом удобном для Вас месте.
Примечание: вышеуказанный кабель не входит в стандартный комплект поставки показанного на фотографии ЖК монитора



Инструмент для извлечения посторонних предметов. Выпускаются различные типы инструментов для извлечения посторонних предметов.

  • MAJ-1353(Петля)
  • MAJ-1354(Аллигаторные щипцы)
  • MAJ-1355(Корзина)
  • MAJ-1356(3-х проволочный захват.)
  • MAJ-1357(Магнит)



Управляемые ложементы, предназначенные для осмотра двигателей JT8D. Обеспечивают гибким зондам дополнительную степень свободы, что необходимо при осмотре камеры сгорания двигателей JT8D.
Могут применяться совместно с эндоскопами следующих моделей: IV8620, IV8635, IV7635, и IV7650.
Примечание: управляемый ложемент для двигателя JT8D имеет сертификат производителя (Pratt & Whitney).



Направляющие трубки, предназначенные для совместной работы с длинными приборами семейства IPLEX FX.

  • MAJ-1824-50 (for IV8650)
  • MAJ-1824-75 (для IV8675/ IV8675X2)
  • MAJ-1824-120 (для IV86120)
  • MAJ-1824-180 (для IV86180)

Направляющие трубки защищают рабочую часть (зонд) эндоскопа от механических повреждений и облегчают ввод/извлечение зонда



Высокотемпературная направляющая MAJ-1867 (для 4 мм рабочей части)
Высокотемпературная направляющая трубка предназначена для обеспечения работы эндоскопа при повышенной температуре окружающей среды, вплоть до 250°С, (482 F), что в значительной степени расширяет возможности осмотра неостывшего двигателя, горячего бойлера или котла. Преимущество высокотемпературной направляющей заключается в том, что сам осмотр может начаться при более высокой температуре, что приводит к общему сокращению времени осмотра. Нет необходимости дожидаться полного остывания агрегата.



*Технические характеристики и комплект поставки видеоэндоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по эндоскопам, видеоскопам, бороскопам, видеоэндоскопам и системам телеинспекции можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для визуального контроля по всей России курьерскими службами и транспортными компаниями.

0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
