Установка механизированного ультразвукового неразрушающего контроля листового проката УКЛ-32

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

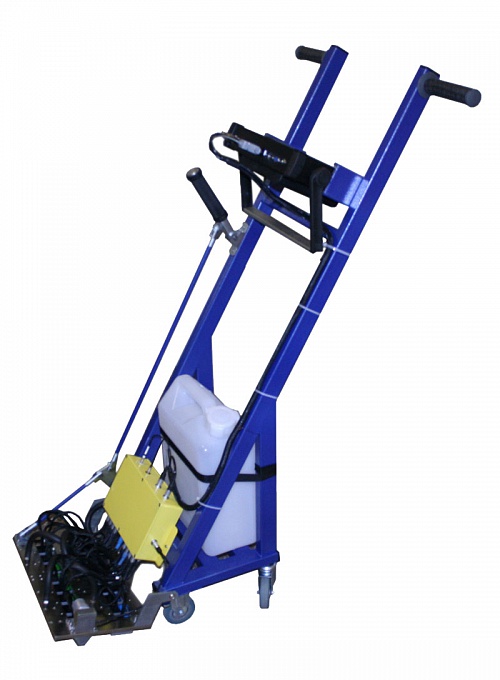

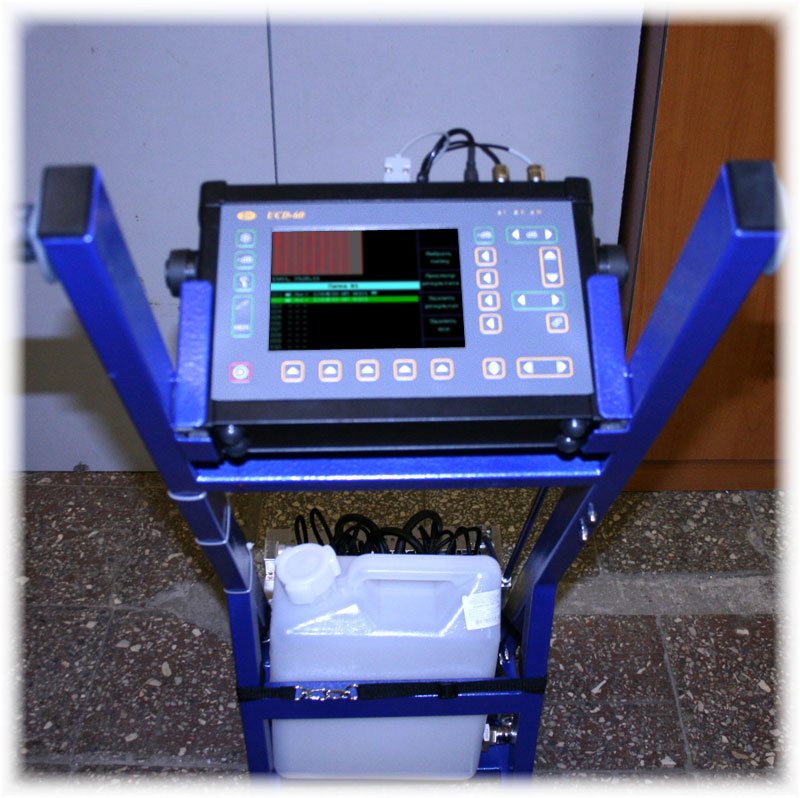

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

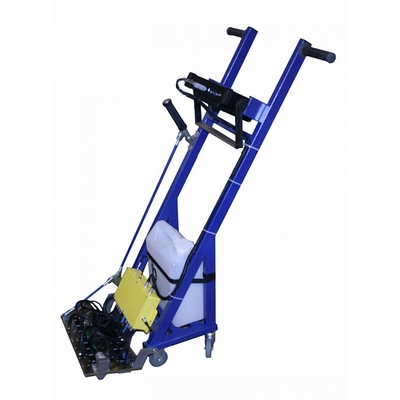

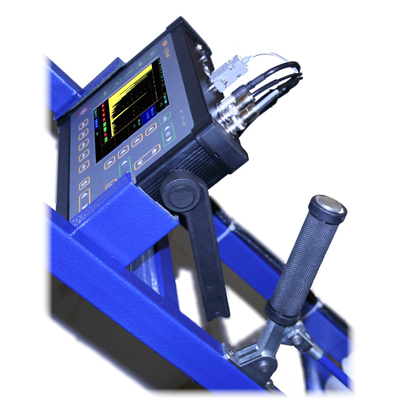

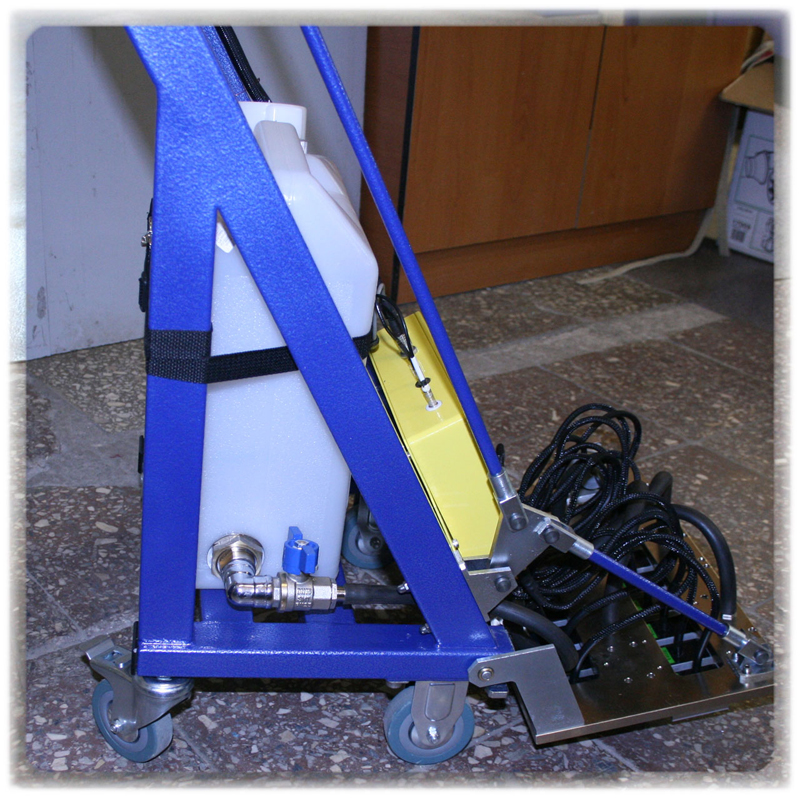

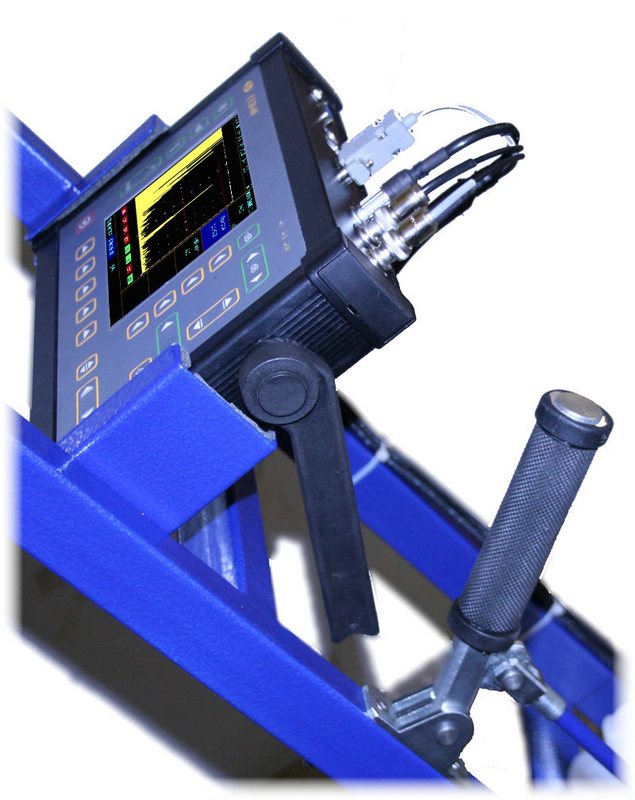

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен  рычаг.

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под  №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.

Установка ручного контроля листового проката УКЛ-32 обладает следующими отличительными особенностями:

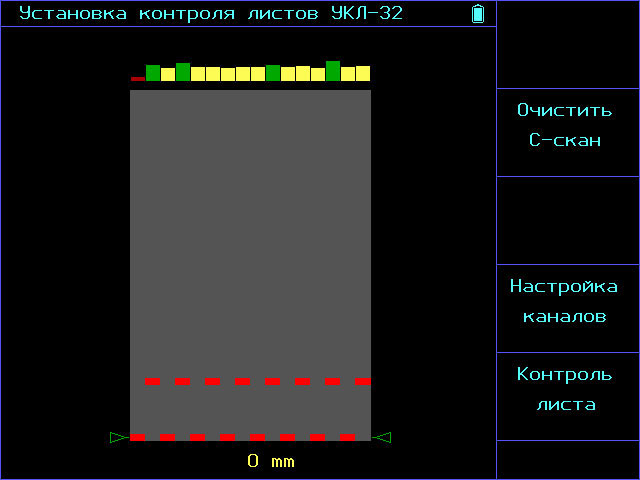

• Режим контроля и режим настройки с отображение С-скана

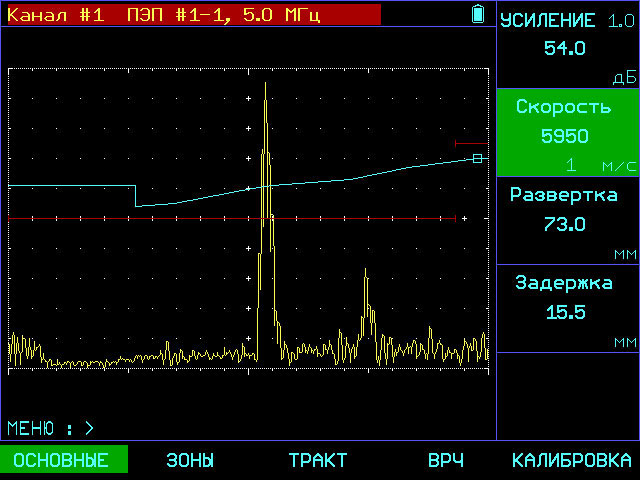

• Полноэкранный просмотр и настройка всех параметров каждого канала

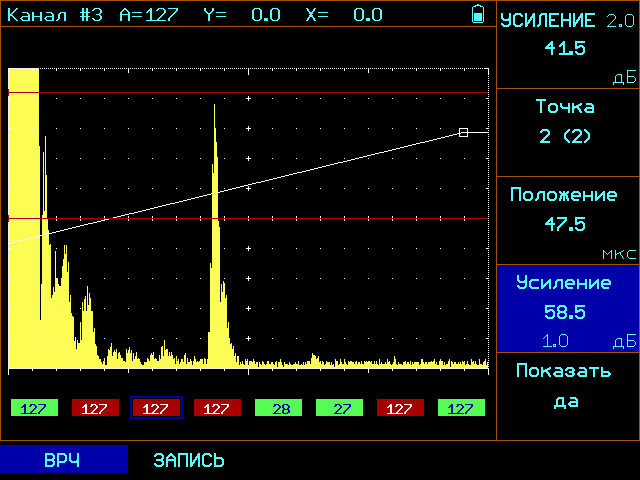

• Независимое ВРЧ в каждом канале

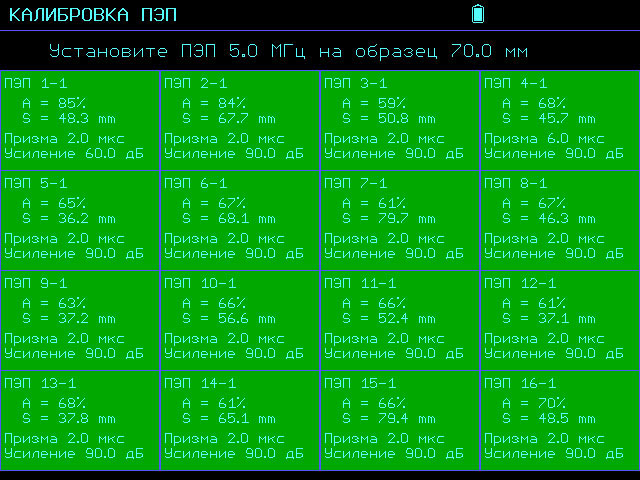

• Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном  листе

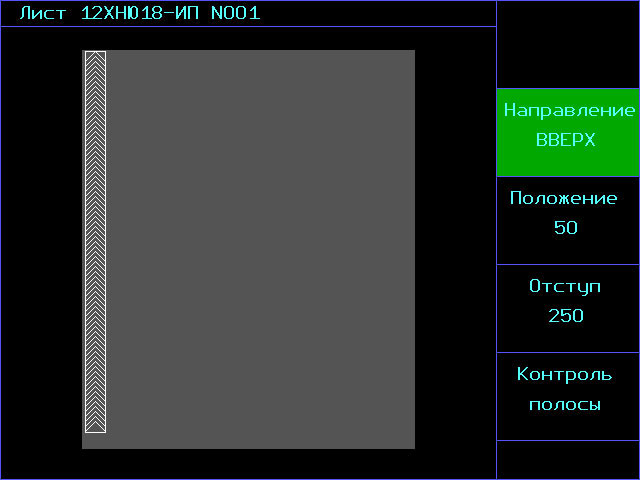

• Автоматическое и ручное задание алгоритма обхода листа оператором
• Сохранение и просмотр результатов измерения по каждому листу

Отличительные особенности установки УКЛ-32

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Работа на прямом солнечном свете и при отрицательных температурах
• Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.
• Частота повторения ЗИ:до 2000Гц
• Вывод сигналов в виде А-,  С- скана
• Возможность автоматической калибровки на контроль листа заданной толщины
• Автоматический контроль акустического контакта
• Оценка размеров дефекта
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора

Технические характеристики установки УЗК:

• Ширина акустического блока - 300мм
• Минимальный шаг записи при сканировании - 1 мм
• Максимальная толщина листа - 400мм
• Максимальная скорость сканирования - до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)
• Производительность - до 500 м2/час
• Объем данных сканирования, запоминаемых в терминале - 1 Гб
• Наличие электронных маркеров стыковки дефектограмм секторов - есть
• Шероховатость поверхности изделия - не хуже Rz80
• Эквивалентная площадь выявляемых отражателей - не хуже 0,5см2
• Режим отображения оперативной информации - А-скан, С-скан
• Результаты контроля - дефектограмма изделия с привязкой к координатам, протокол контроля
• Диапазон рабочих температур - от +5º C до +55° C (без применения низкотемпературных жидкостей)
• Размер (В x Ш x Д) - 1400 мм x 400 мм x 400 мм
• Масса - 15 кг

Спецификация акустического блока:

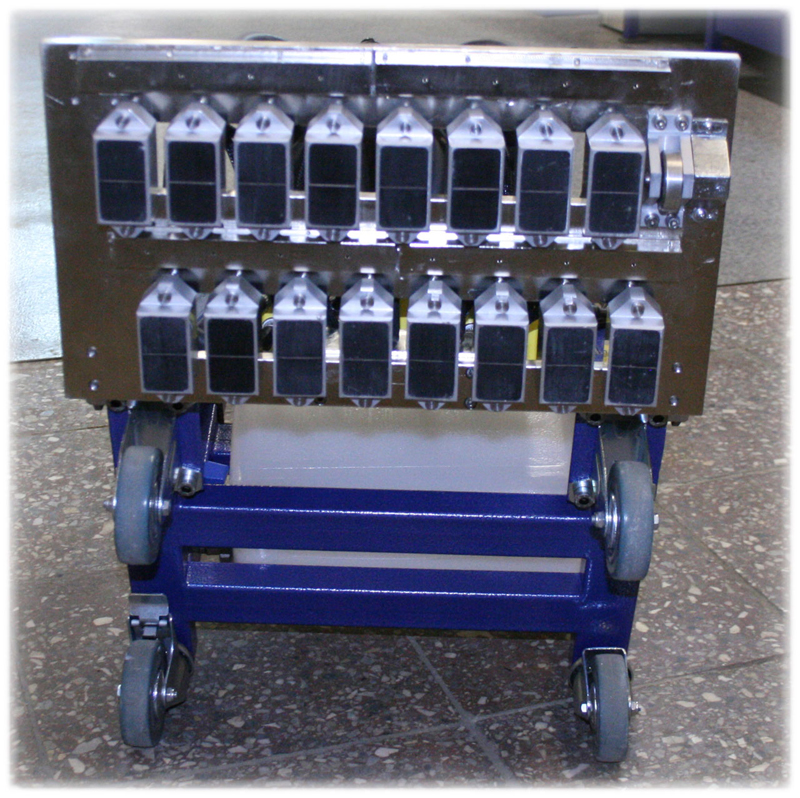

• Тип - контактный 16 элементный блок с независимыми подпружиненными преобразователями
• Типы преобразователей - 1 или 2-х канальные р/с ультразвуковые  преобразователи 2,5МГц и 5 МГц

Спецификация ультразвукового дефектоскопа:

• Тип дефектоскопа - УСД-60-8К
• Дисплей - Цветной, TFT 640 х 480 точек
• Количество каналов контроля - 32
• Интерфейс дефектоскопа - Ethernet
• Частотный диапазон - 0,5-15 МГц
• Амплитуда ЗИ - размах 100В
• Аккумулятор - Li-ion 8 А/ч
• Время работы - 7 часов от аккумуляторов
• Внешнее питание дефектоскопа - блок питания от сети 220 В, 50Гц  AC
• Напряжение питания - 18V/3,5A DC
• Диапазон рабочих температур - от -30º C до +55° C
• Размер (В x Ш x Д) - 190 мм x 285 мм x 50 мм
• Масса дефектоскопа - 3,5 кг с аккумуляторами
