Синтезатор сигналов СС306, комплект "БАЗОВЫЙ" - 279 300 руб.

Синтезатор сигналов СС306, комплект "МЕТРОЛОГ" - 303 500 руб.

Тип оборудования: Синтезатор сигналов
Производитель: Физприбор
Серия: СС306
Модель: СС306
Описание: Прибор для настройки, калибровки и поверки ультразвуковой аппаратуры неразрушающего контроля

Гарантия на синтезатор сигналов СС306: 3 года

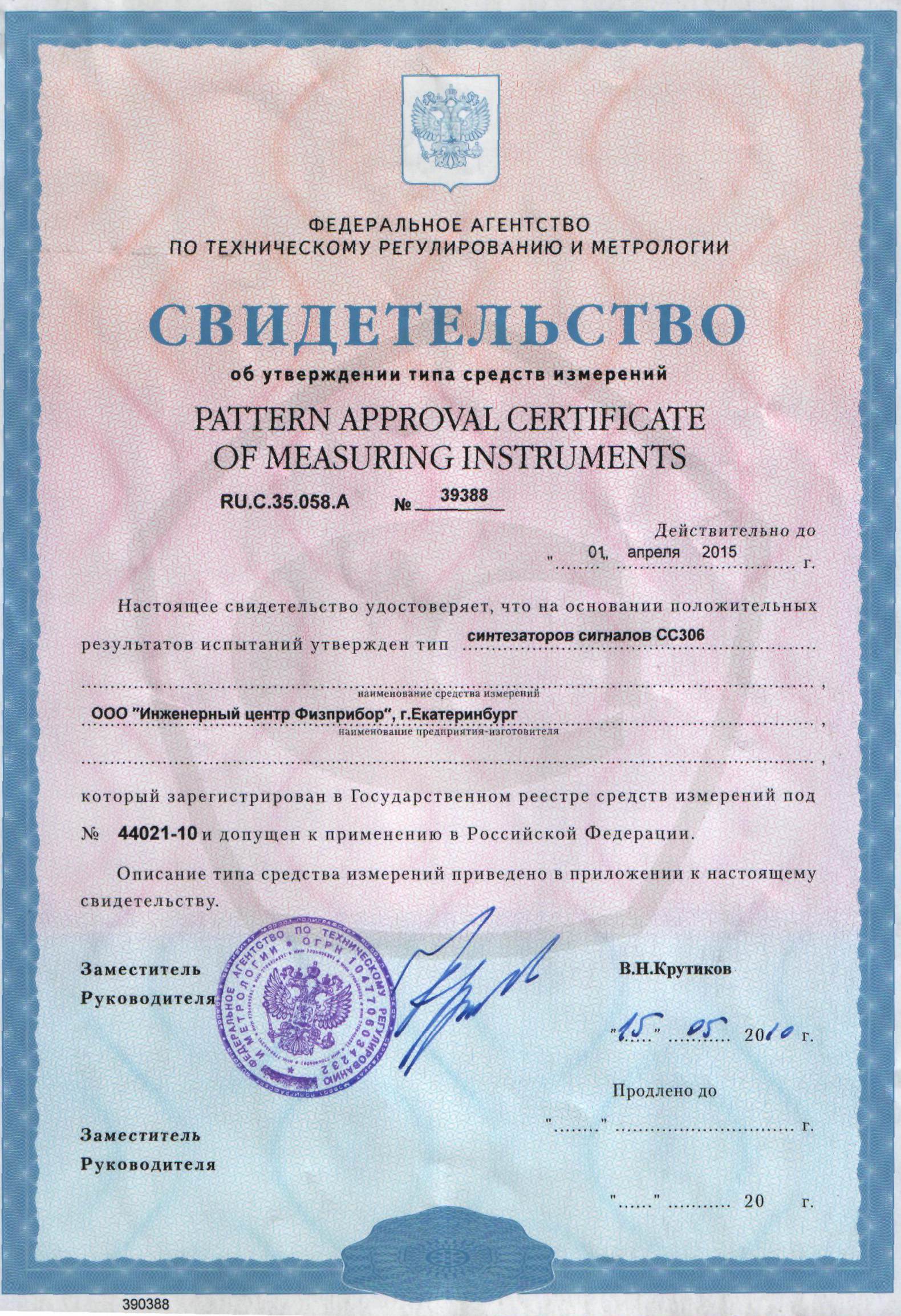

Синтезатор сигналов СС306 имеет свидетельсто об утверждении типа средств измерений RU.C.35.058.A №39388.

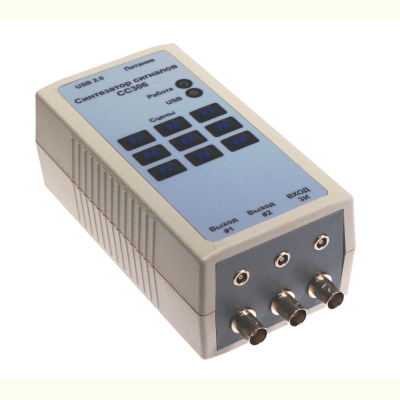

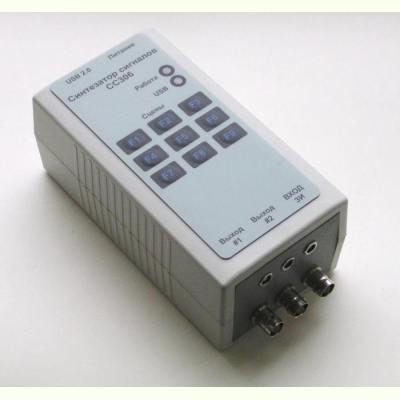

Синтезатор сигналов СС306 предназначен для настройки, калибровки и поверки ультразвуковой аппаратуры неразрушающего контроля. CC306 заменяет весь комплект электронных приборов таких как: генератор сигналов, аттенюатор, временной селектор и осциллограф.

Прибор выполняет формирование тест-сигналов с калиброванными параметрами (задержка, частота, длительность, амплитуда, фаза и т.д.), необходимых для поверки и калибровки дефектоскопов. Кроме того, СС306 содержит встроенный осциллограф для измерения параметров ЗИ.

Прибор полностью настраивается и управляется с персонального компьютера и позволяет создавать наборы настроек (сценарии) для поверки конкретных УЗД. Такое техническое решение сокращает трудозатраты на поверку в несколько раз за счет уменьшения операций перенастройки аппаратуры и автоматизации получения данных.

Легкость и компактность системы позволяет использовать ее в качестве мобильного средства калибровки и поверки автоматизированных установок УЗК.

Система поверки ультразвуковых дефектоскопов на базе СС306

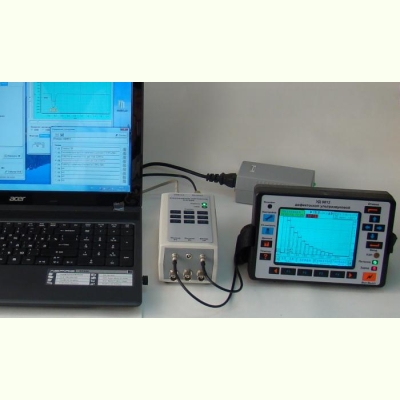

Синтезатор сигналов СС306 обеспечивает комплексные измерения параметров электронных блоков ультразвуковых дефектоскопов. Общая схема подключения представлена на фото. Зондирующие импульсы поверяемого дефектоскопа поступают на «Вход ЗИ» синтезатора СС306. Далее, синтезатор СС306 синхронизируется от них и формирует тест-сигналы в канале #1. Тест-сигналы подаются на вход приемника УЗД. Таким образом, имеется возможность определить параметры зондирующих импульсов, параметры приемника и систем измерений дефектоскопа.

Управление процедурами измерений осуществляется через персональный компьютер. Если дефектоскоп имеет канал связи с компьютером, то возможно создание автоматизированной установки для настройки, калибровки или поверки, в которой весь процесс измерений происходит автоматически без участия оператора.

Ниже рассматриваются основные методические приемы использования СС306 для нужд поверки и калибровки ультразвуковой аппаратуры. Способы измерений параметров УЗД основаны на требованиях следующих документов:

ГОСТ 23049-84 Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные параметры и общие технические требования.

ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров.

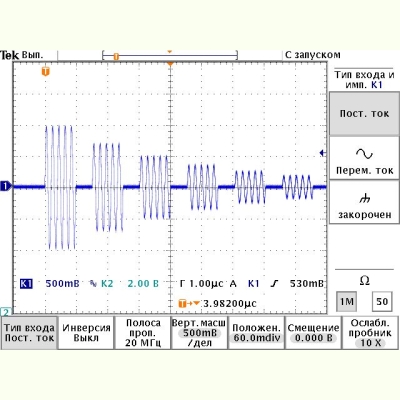

Осциллограф. Наблюдение зондирующих импульсов и измерение их параметров

Программное обеспечение синтезатора СС306 имеет функцию осцилографа для измерения параметров зондирующих импульсов УЗД.

Прибор поддерживает три режима измерения и наблюдения сигналов:

С помощью маркеров - «Маркеры»

Автоматическое измерение параметров отрицательного импульса - «Импульс»

Режим масштабирования смещения осциллограммы - «Zoom».

Определение частотных характеристик

Для определения параметров амплитудно-частотной характеристики (АЧХ) используется режим синтезатора «F-серия». Тогда амплитуды импульсов на экране дефектоскопа модулируются АЧХ приемника. Частоту максимального усиления, граничные частоты и полосу пропускания приемника находят, анализируя амплитуды тест-сигналов на экране УЗД.

Определение полосы частот приемного тракта ультразвукового дефектоскопа УД9812. Тест-сигнал «F-серия» из 16-ти ВЧ импульсов с начальной частотой 1,0 МГц, приращение частоты на импульс также 1,0 МГц.

А) Полоса частот приемника 0,8-12 МГц.

Б) Полоса частот приемника 0,8-6,5 МГц.

Определение амплитудных характеристик приемника УЗД
Для определения амплитудных характеристик используется режим синтезатора «А-серия», который позволяет сформировать тест-сигналы в нужном амплитудном диапазоне и наблюдать их одновременно на развертке УЗД.

Определение параметров амплитудной характеристики ультразвукового дефектоскопа УД9812. Тест-сигнал «А-серия» из 20-ти ВЧ импульсов с частотой 2,5 МГц.

А) Ослабление на импульс -1,0 дБ

Б) Ослабление на импульс -2,0 дБ

Определение погрешности аттенюатора УЗД и максимальной чувствительности
Когда говорят о погрешности измерения отношения амплитуд сигналов, подразумевается погрешность ослабления аттенюатора дефектоскопа. Данная погрешность определяется с помощью тест-сигналов синтезатора СС306 в режиме «А-серия». Тест-сигналы имеют калиброванное ослабление в серии.

Определение погрешности производится путем сравнения ослабления тест-сигнала с показанием аттенюатора УЗД. При этом в качестве индикатора амплитуды используется экран дефектоскопа.

Определение погрешности аттенюатора ультразвукового дефектоскопа УД9812.

Тест-сигнал «А-серия» из 8-ми ВЧ импульсов с частотой 5,0 МГц,ослабление на импульс -10,0 дБ

А) Усиление прибора 10,0 дБ.

Б) Усиление 70,0 дБ.

Максимальная чувствительность приемника ультразвукового дефектоскопа представляет собой амплитуду минимального входного сигнала, который воспринимается на стандартном уровне дефектоскопа.
Максимальную чувствительность измеряют в микровольтах. Дефектоскопы общего назначения имеют максимальную чувствительность приемника 100 ÷400 мкВ.
Максимальную чувствительность удобно определять с помощью тест-сигналов синтезатора «А-серия». Если, например, в «А-серии» установить амплитуду первого тест-сигнала 0,2В (измеряется осциллографом) и ослабление на импульс 10дБ, то 7-й тест-сигнал будет иметь амплитуду -60дБ, т.е. 200мкВ. Это как раз диапазон максимальной чувствительности, которую уже определяют по экрану УЗД.

Определение погрешности глубиномера УЗД
Для определения погрешности глубиномера достаточно сформировать тест-сигналы с известной задержкой относительно зондирующего импульса и, затем, измерить их задержку с помощью глубиномера УЗД.

Синтезатор сигналов СС306 генерирует серию импульсов, равномерно распределенных по всей развертке дефектоскопа

Пример:

Поверка глубиномера ультразвукового дефектоскопа УД9812 с помощью синтезатора сигналов СС306. Тест-сигнал - серия из 9-ти ВЧ импульсов с частотой 2,5 МГц, задержка 90 мкс, длительность 20 мкс, пауза между импульсами 200 мкс.
А) Полная развертка дефектоскопа УД9812 2000мкс.
Б) Измерение задержки 7-го импульса методом перехода через ноль.

Комплект поставки:

Синтезатор сигналов СС306, комплект "БАЗОВЫЙ":

• Синтезатор сигналов СС306
• Блок питания
• Кабель для связи с ПК по USB (разъемы A-B)
• ВЧ кабель BNC-Lemo (2шт)
• Сумка
• Руководство по эксплуатации 46.5537.001.01.000 РЭ
• Свидетельство о поверке
• CD с ПО и документацией

Синтезатор сигналов СС306, комплект "МЕТРОЛОГ":

• Синтезатор сигналов СС306, комплект "БАЗОВЫЙ"
• Демодулятор Д306
• Усилитель Т306

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
