Артикул: 001672
|

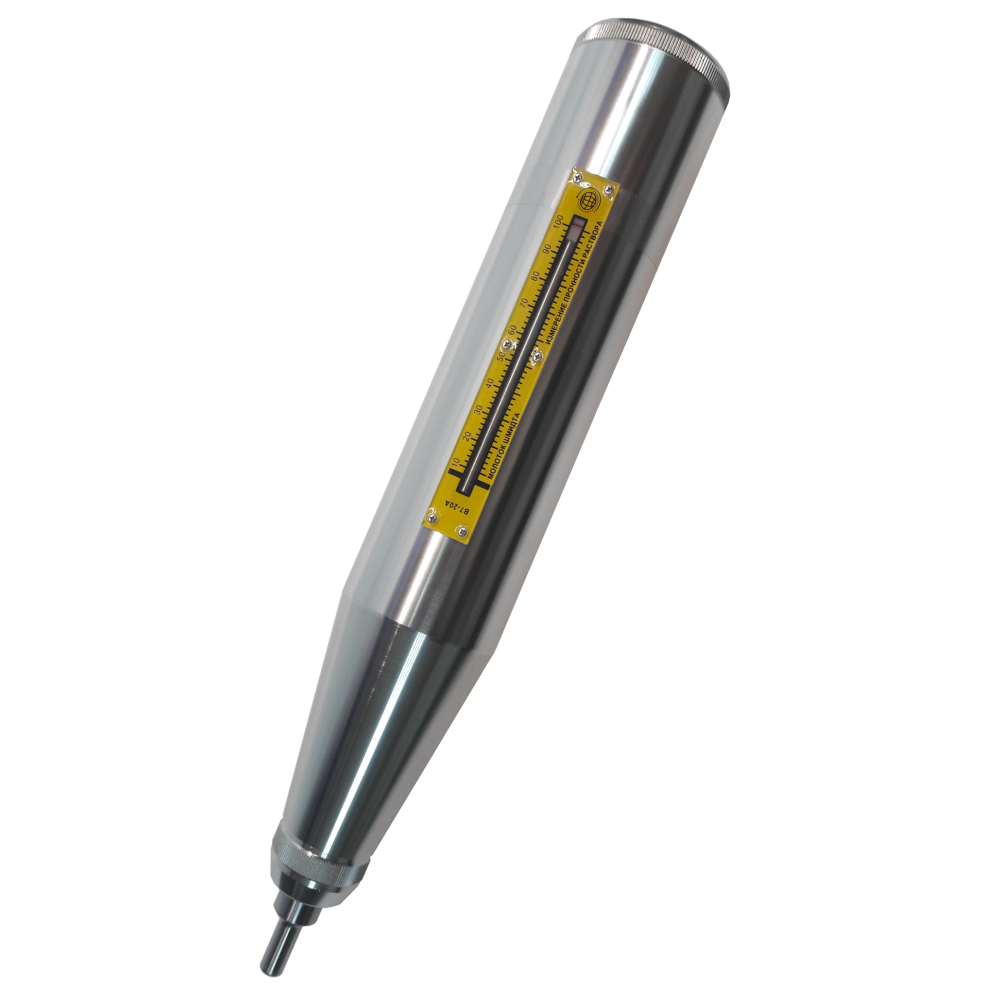

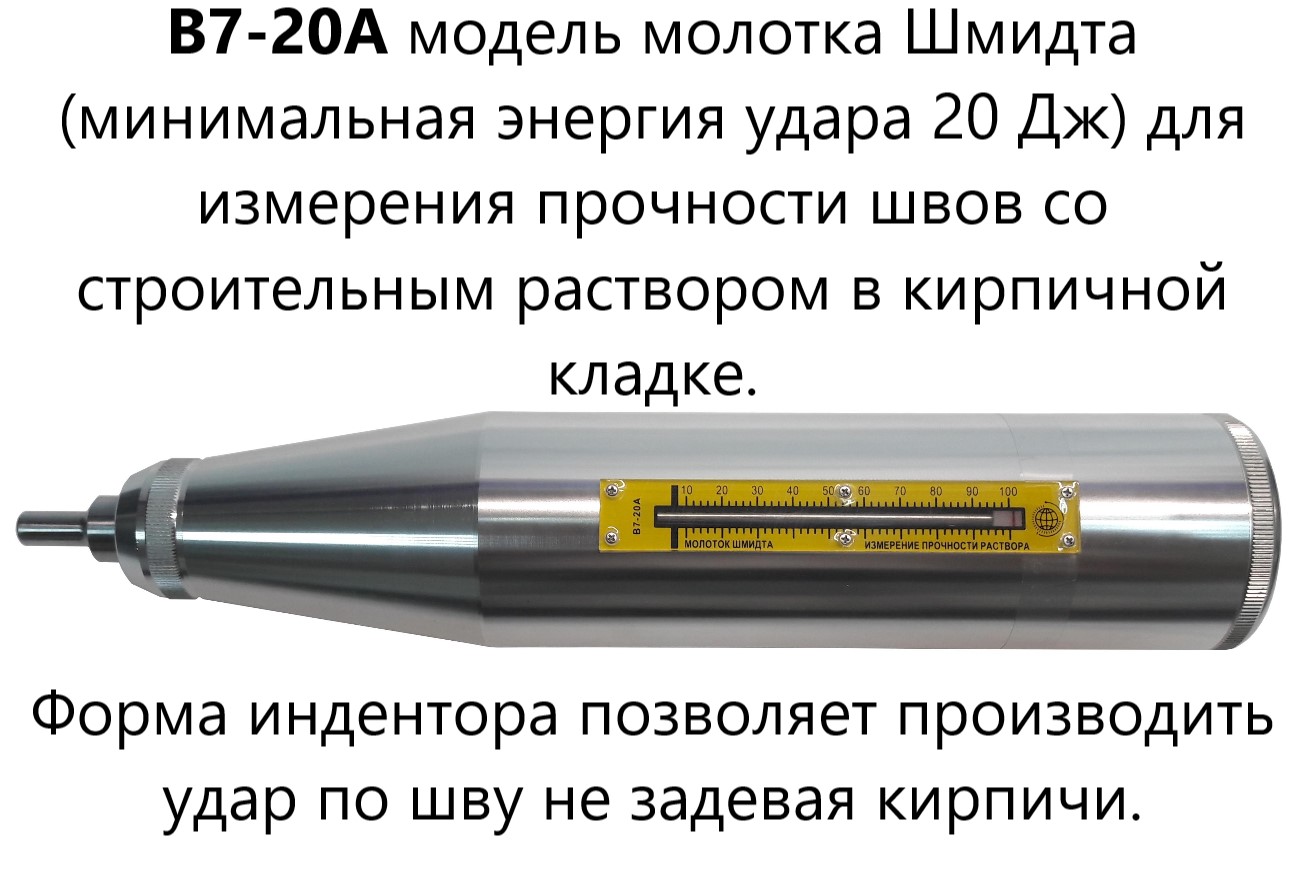

Модель 20 (минимальная энергия удара 20 кГм) для измерения прочности швов со строительным раствором в кирпичной кладке. Специальная форма индентора позволяет производить удар по шву не задевая кирпичи.

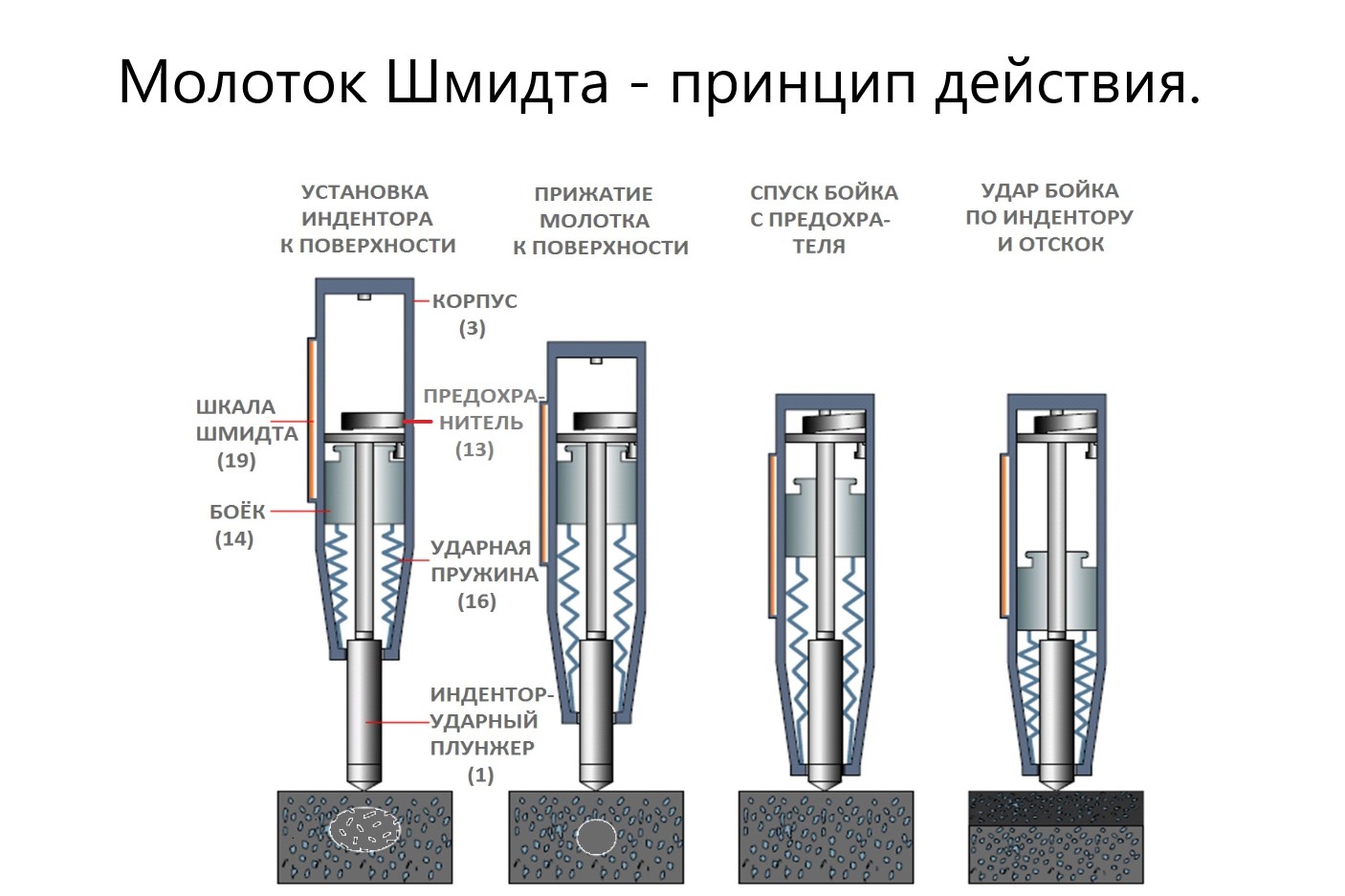

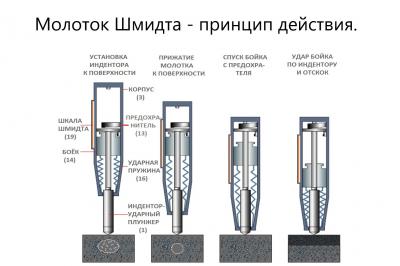

Молоток Шмидта является механическим устройством для быстрого неразрушающего контроля качества материалов. Измерение прочности на сжатие происходит без разрушения материалов. Прочность определяется по предварительно установленной градуировочной зависимости между прочностью образцов и значением отскока от поверхности изделия прижатого к ней ударника (косвенной характеристикой прочности).
Молоток позволяет также оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твёрдость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др. Молоток-склерометр предназначен для использования исключительно на контролируемой поверхности и на тестовой наковальне.
Технические характеристики
|
Измерение прочности материалов в соответствии с ГОСТ 22690-88, |
ДА |
|
Диапазон измерения прочности на сжатие: · Модель 225 для бетона с макс. размером частиц < > · Модель 75 для кирпичей, камней, бетонных изделий малых размеров и с тонкими стенками · Модель 20 для строительного раствора швов в кирпичной кладке |
10 … 60 Мпа 10 … 70 Мпа 1 … 25 Мпа |
|
Энергия удара: Модель 225 (стандартная энергия удара 225 кГм) · Модель 70 (уменьшенная в 3 раза энергия удара 75 кГм) · Модель 20 (минимальная энергия удара 20 кГм) |
2,207 Нм 0,735 Нм 0,196 Нм |
|
Толщина и типы контролируемых изделий из бетона: Модель 225 · Модель 75 · Модель 20 |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ |
|
Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель 225 · Модель 75 · Модель 20 |
80 ± 2 74 ± 2 74 ± 2 |
|
Усилие сжатия пружины, не более: · Модель 225 · Модель 70 · Модель 20 |
7,85 Н 5,25 Н 3 Н |
|
Диапазон температур: · Рекомендуемый диапазон для измерений (по стандартам) · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+5°С … 35°С −20°С…+55°С −40°С…+65°С |
|
Относительная влажность воздуха, не более |
95 % |
|
Пределы основной относительной погрешности определения прочности |
± 10 % |
|
Твердость рабочих поверхностей бойка и индентора, не менее |
60 HRC |
|
Шероховатость контролируемой поверхности, не более (Ra) |
40 мкм |
|
Радиус кривизны контролируемой поверхности, не менее |
230 мм |
|
Шероховатость ударной части индентора, не более |
10 мкм |
|
Радиус сферы индентора |
25±1 мм |
|
Удлинение пружины |
75 мм |
|
Масса молотка, не более |
1 кг |
|
· Габаритные размеры (В*Ø), не более |
280*60 мм |
|
Масса приборного ящика в базовой комплектации |
1,6 кг |
|
Габаритные размеры приборного ящика (В*Ш*Г) |
80*350*80 мм |
|
Гарантийный срок эксплуатации молотка Шмидта |
6 месяцев |
|
Ресурс (наработка) молотка Шмидта, не менее |
10 лет |
Комплект поставки
|
БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость молотка Шмидта) |
|
|
Наименование |
Кол-во, шт. |
|
Молоток Шмидта (модель 225, 75 или 20) |
1 |
|
Шлифовальный камень для подготовки поверхности |
1 |
|
Паспорт и руководство по эксплуатации |
1 |
|
Приборный ящик из дерева |
1 |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость молотка) |
|
|
Тестовая металлическая наковальня 58 … 62 HRC, вес 6 кг |
|
|
