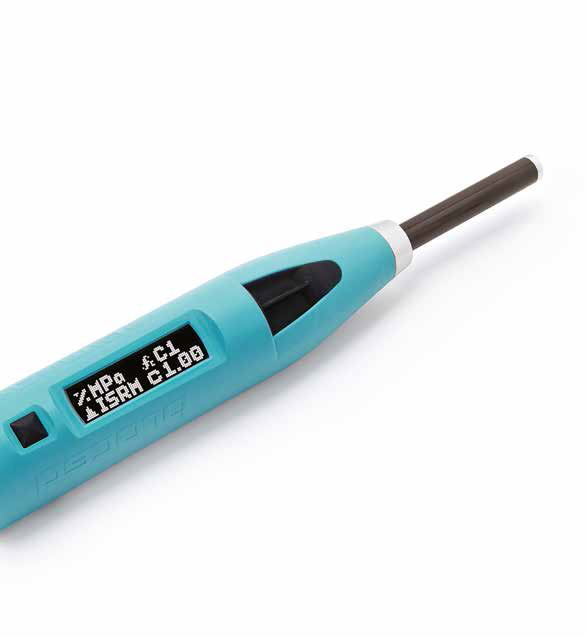

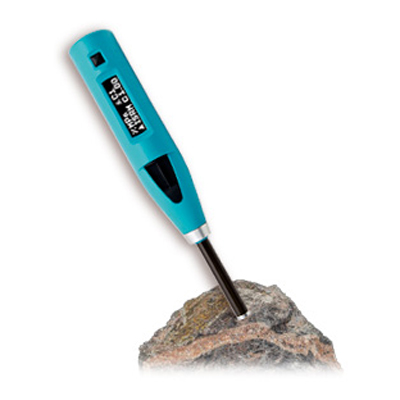

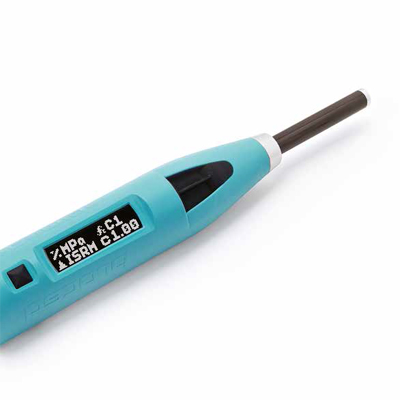

RockSchmidt - самый современный в мире молоток для определения прочности методом ударного импульса, специально адаптированный для широкого применения при обследовании горных пород. RockSchmidt объединяет статистические методы, основанные на рекомендациях ASTM и ISRM, а также предоставляет пользователю свободу в определении собственного статистического метода для определения коэффициента отскока.
Отличительные особенности RockSchmidt:
Благодаря своим характеристикам, молоток идеально подходит для исследования горных пород:
- Независимость от угла удара: Величина отскока не зависит от направления удара.

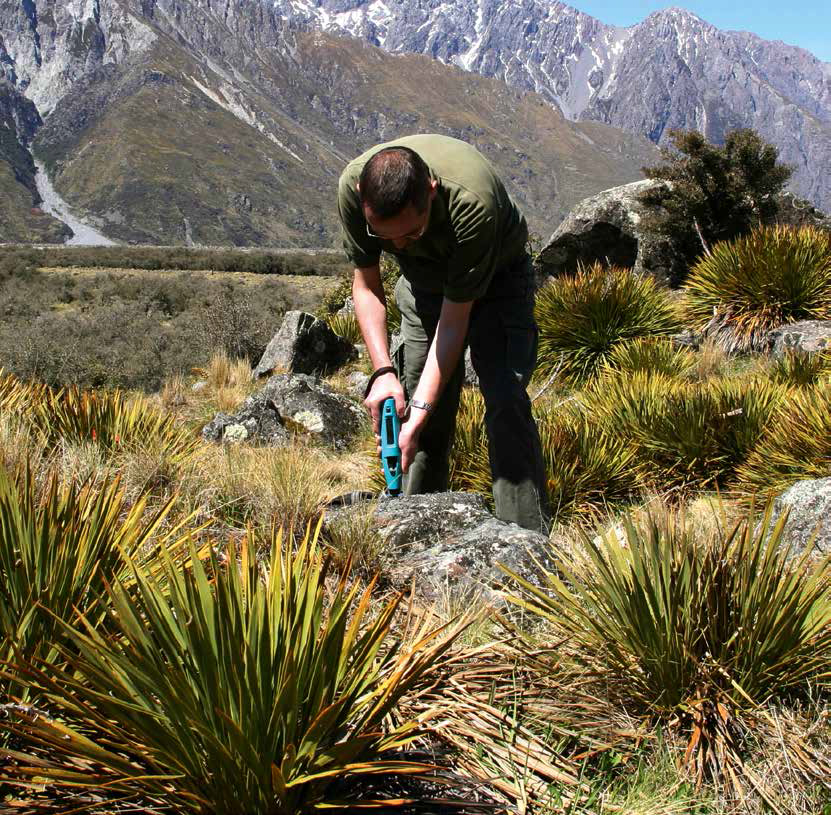

- Оптимизирован для полевых работ: плотноприлегающие прокладки от пыли и грязи позволяют увеличить срок службы. Значительно легче и эргономичнее, чем классический молоток Schmidt. Большое количество результатов измерений может быть сохранено и передано в ПК.
- Предустановки статистической обработки: Статистические методы, рекомендованные ISRM и ASTM, используются в молотке для автоматического вычисления коэффициента отскока. Также есть возможность использования пользовательского статистического метода.
- Прочность на одноосное сжатие: ISRM рекомендует следующее соотношение между UCS и значением отскока UCS = aebR (где R - значение отскока). Соотношение в этом формате можно задать в ПО на ПК и загрузить в RockSchmidt.
- Модуль Юнга: ISRM рекомендует следующее соотношение между модулем Юнга и значением отскока Et = cedR (где R - значение отскока).Соотношение в этом формате можно задать в ПО на ПК и загрузить в RockSchmidt.
- Степень выветривания: Ударив дважды по одному и тому же месту можно определить степень выветривания. Метод, рекомендуемый ISRM, включен в прибор.
Сферы применения RockSchmidt:
- геоморфологические исследования основной прочности горных пород выходящих на поверхность;
- прогноз степени разрушения от погодных условий;
- соотношение с пределом прочности при одноосном сжатии (UCS);
- соотношение с модулем Юнга;
- прогноз скорости проникновения для тонелепроходческих машин и резчиков с вращающимся барабаном;
- испытание кернов и блоков.
Технические характеристики RockSchmidt:
|
Механические параметры
|
|
Энергия удара
|
(N) 2.207 Nm, (L) 0.735 Nm |
|
Ход пружины
|
75 mm (2.95") |
|
Радиус плунжера
|
25 mm (0.98") |
|
Размеры корпуса
|
55 x 55 x 250 mm (2.16" x 2.16" x 9.84") |
|
Масса
|
570 g |
|
Характеристики памяти
|
|
Количество ударов в серии
|
Максимум 99 |
|
Объем памяти зависит от длины серии испытаний
|
|
Пример
|
400 серий с 10 значениями в серии |
|
Пример
|
200 серий с 20 значениями в серии |
| Параметры электронного блока |
|
Экран
|
17 x 71 пиксел, графический
|
| Мощность аккумулятора |
>5000 ударов (до |
| Подключение зарядного устройства |
USB тип B (5 В, 100 мА) |
|
Условия окружающей среды
|
|
Рабочая температура
|
от -10 до 50°C
|
|
Температура хранения
|
от -10 до 70°C
|
Существуют следующие модификации прибора:
- Тип N: Стандартная энергия удара, 2,207 Нм. Рекомендована для полевых работ. Для испытания кернов ISRM рекомендует, чтобы прочность керна была как минимум умеренная (>80 МПа) и размер T2 не менее 84 мм.
- Тип L: Низкая энергия удара , 0,735 Нм. Рекомендованная энергия удара в стандарте ASTM D 5873 для испытания кернов. ISRM рекомендует для испытания кернов умеренной прочности и размером NX ≥ 54 мм.
Гарантия:
- Стандартная двухлетняя ограниченная гарантия на электронные детали
- Опциональное продление гарантийного периода до 3 дополнительных лет
Следующие стандарты и директивы применяются к испытанию горных пород:
- ASTM D 5873 – Стандартный метод испытаний для определения твердости горной породы молотком для определения твердости по отскоку.(Применимо для UCS от 1 MПa до 100 MПa.)
- ISRM – Aydin A., Предложенный ISRM метод для определения твердости по отскоку молотком Schmidt: Отредактированное издание. Int J Rock Mech Mining Sci (2008), DOI:10.1016/j.ijrmms.2008.01.020.
