Шаблон для сварных соединений WG1

  • Шаблон для сварных соединений WG1

    /images/all/3/5340/big/img_5.jpg

    jijijij

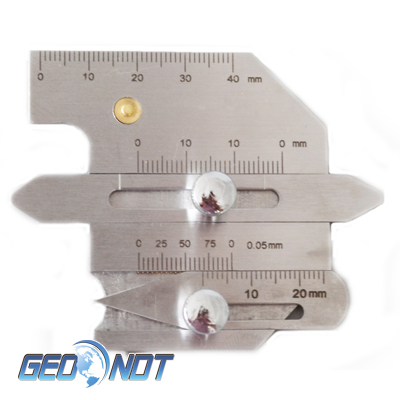

    Шаблон для сварных соединений WG1
Хит!

ЦЕНА: 2 290 руб.

КУПИТЬ


В наличии!
Гарантия: 1 год
Калибровка дополнительно
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

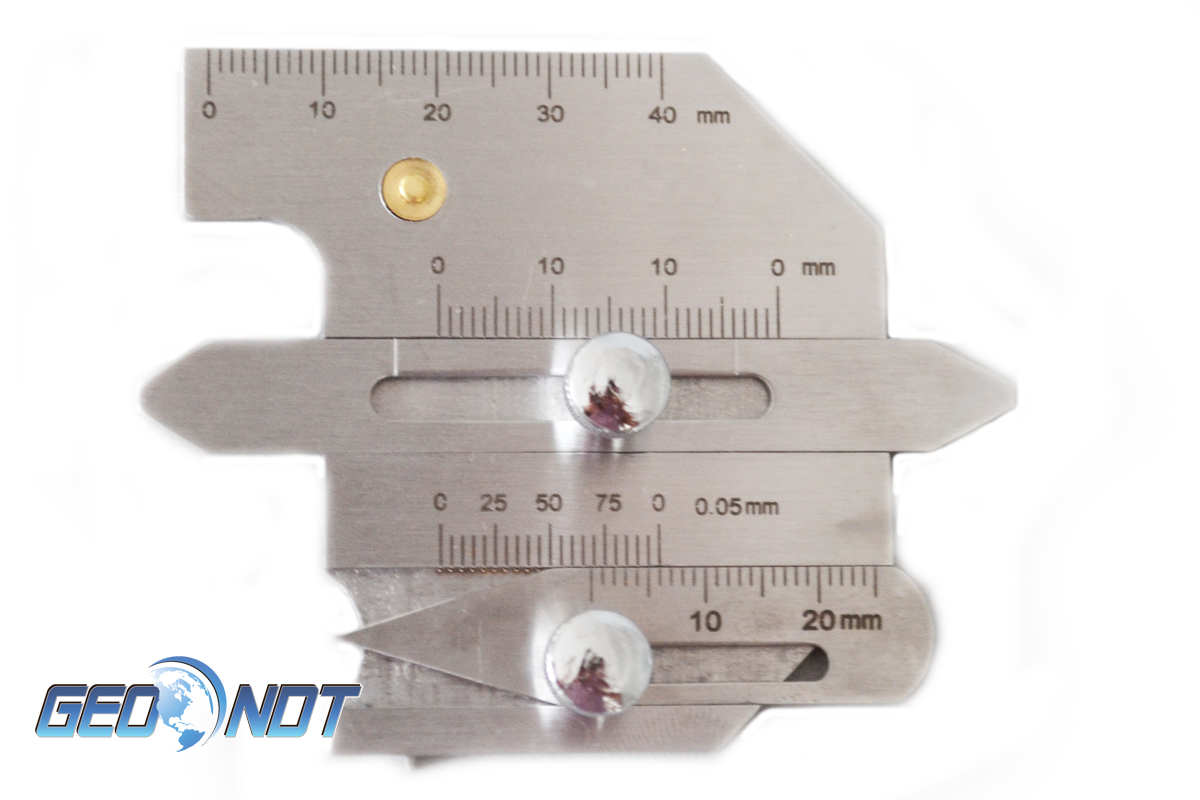

Универсальный измеритель для сварных соединений WG1

Cостоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя. Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.

Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение. Является аналогом по применению универсального шаблона сварщика УШС-4.



Технические характеристики:

Функция

Диапазон

Разрешение

Погрешность

Использование как линейки

0-40 мм

1 мм

±0,1 мм

Измерение смещения

 до 20 мм или до 30 мм

1 мм; 0,05 мм

±0,20 мм; ±0,10 мм

Измерение угла кромки

10-0-70°

±30’

Измерение величины зазора

1-5 мм

0,5 мм

±0,20 мм

Измерение угла раскрытия Х-шва 60°
Измерение угла раскрытия Х-шва 70°

60°; 70°

±30’

Измерение высоты стыкового шва
Измерение углового шва

до 20 мм

1 мм

±0,20 мм

Измерение высоты углового шва (катет)

до 20 мм

1 мм

±0,20 мм

Измерение ширины шва

0-40 мм

1 мм

±0,20 мм

Измерение смещения

до 20 мм или  до 30 мм

1 мм; 0,05 мм

±0,20 мм; ±0,10 мм

Измерение глубины подреза

до 30 мм

0,05 мм

±0,10 мм

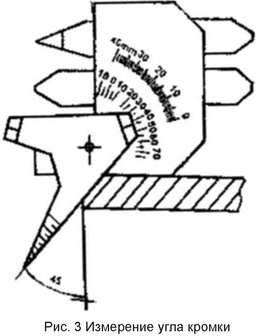

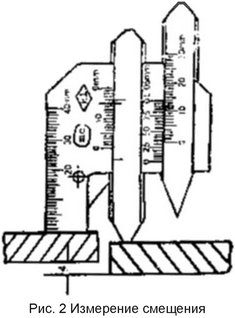

Использование WG1 как линейкиИзмерение смещения с помощью WG1Измерение угла кромки с помощью WG1

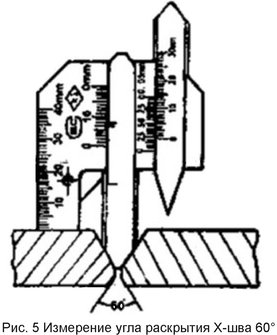

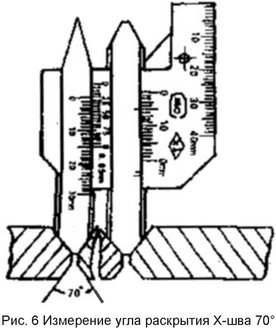

Измерение величины зазора с помощью WG1Измерение угла раскрытия X-шва с помощью WG1Измерение угла раскрытия X-шва 70 градусов с помощью WG1

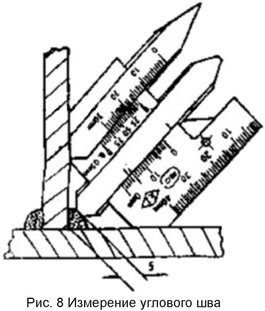

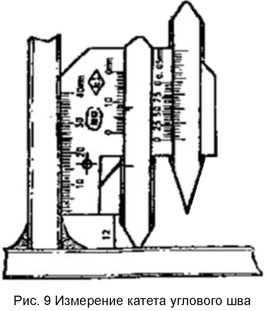

Измерение высоты стыковочного шва с помощью WG1Измерение углового шва с помощью WG1Измерение катета углового шва с помощью WG1

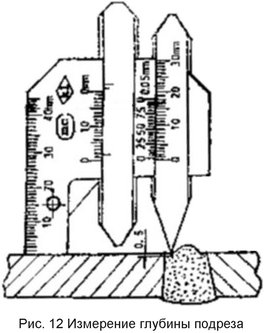

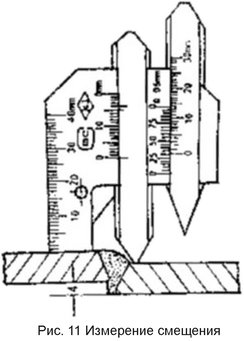

Измерение ширины шва с помощью WG1Измерение смещения с помощью WG1Измерение глубины подреза с помощью WG1



В комплект поставки входит прибор и футляр для переноски.
