Тип оборудования: универсальный шаблон

Производитель: Россия

Серия: УШС

Модели: УШС-2

Описание: устройство для контроля катетов швов.

Гарантия на универсальный шаблон сварщика УШС-2: 12 месяцев.

Назначение шаблона:

Шаблон для контроля катетов швов УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования".

Контроль проводится ступенчатым методом определения до минимального зазора.

Конструкция универсальный шаблон сварщика УШС-2:

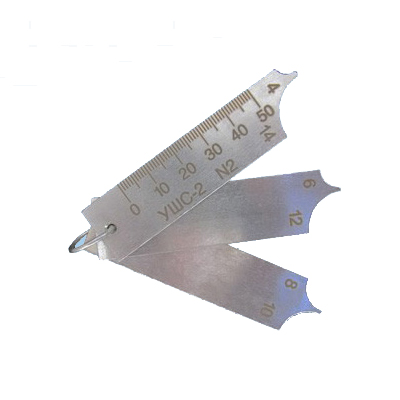

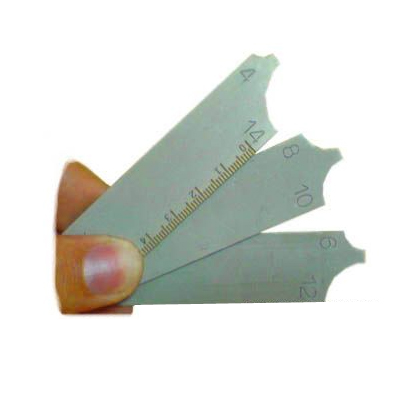

Техническое устройство (шаблон) состоит из 3-х лепестков и соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.

Технические характеристики шаблона УШС-2:

Комплект поставки шаблона УШС-2:

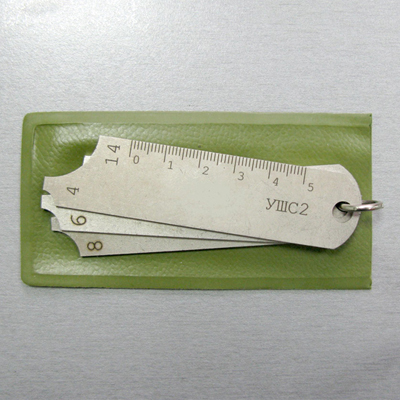

• Шаблон для контроля катетов швов УШС-2, состоящий из 3-х отдельных лепестков с катетами 4,14мм; 8,10мм; 6,12мм;
• соединительное кольцо;
• паспорт (один на 10 шаблонов).

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по шаблонам и измерительным инструментам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для визуального и измерительного контроля по всей России курьерскими службами и транспортными компаниями.
