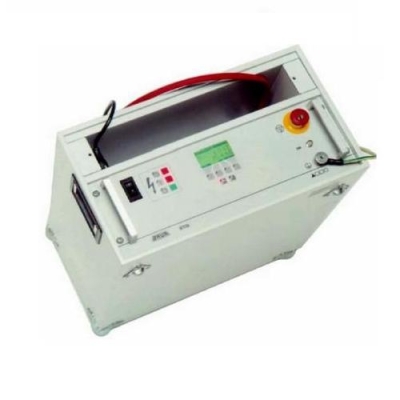

Генератор импульсов STG 600
Тип оборудования: Генератор
Производитель: BAUR, Австрия
Серия: STG
Модель: STG 600
Описание: Прибор для поиска кабельных повреждений
Гарантия нагенератор импульсов STG 600: 12 месяцев.
Радиочастотный генератор STG 600 внесен в Госреестр средств измерений РФ под № 38343-08
Назначение прибора:
Компактный генератор импульсов STG 600 используется для поиска повреждений кабелей низкого напряжения до 0,4 кВ. Выходное напряжение 5 кВ. Сила импульса 600 Дж. Выходной ток 700 мА. Поиск места повреждения оболочки кабеля. Система поиска мест повреждений в низковольтных кабелях STG 600 включает в себя импульсный генератор и источник высокого напряжения, и предназначена для испытания кабелей и определения точного местоположения повреждений оболочек и изоляции кабелей. STG 600 представляет собой многофункциональную систему поиска неисправностей кабелей, которая специально разработана для применения в низковольтных сетях. Импульсный тестовый генератор используется для испытания кабелей, а также для определения точного местоположения дефектов с высоким сопротивлением и перемежающихся повреждений в низковольтных кабелях. В STG 600 может быть установлен фильтр связи (опция), который позволяет использовать один из самых современных и эффективных методов предварительной локации неисправностей - метод вторичного импульса (SIM) / мультиимпульсный метод
(SIM-MIM).
Многофункциональная система STG 600 заменяет следующие приборы:
Систему испытаний кабелей напряжением постоянного тока - меню «CABLE TESTING» (ИСПЫТАНИЯ КАБЕЛЕЙ)
Низковольтный импульсный генератор - меню «SURGE MODE» (ИМПУЛЬСНЫЙ РЕЖИМ)
Фильтр связи, позволяющий использовать метод вторичного импульса - меню «SIM» (опция)
Систему поиска повреждений оболочек кабелей - меню «SHEATH FAULT LOCATION» (ПОИСК ПОВРЕЖДЕНИЙ ОБОЛОЧЕК)
Особенности генератора STG 600:
Система оптимизирована для обнаружения неисправностей в низковольтных кабельных сетях
Малая масса, портативность
Высокая энергия импульсов 600 Дж (опция: 1000 Дж)
Выходное напряжение регулируется с шагом 0,1 кВ
Простота эксплуатации, удобная для пользователя система меню
Автоматическое управление работой высоковольтного выключателя
Графический ЖК-дисплей с подсветкой
Встроенный отсек для кабелей
Защитная крышка панели управления
Конструкция системы обеспечивает высокую степень безопасности
Цепь защиты в соответствии со стандартом VDE 0104
2 отдельных разрядных устройства для разрядки кабеля и встроенного конденсатора
Идентификация короткого замыкания и пробоя
Встроенный фильтр связи для реализации метода вторичного импульса (опция)
Высоковольтный выход с защитой от обратного напряжения (опция)
Измерение сопротивления изоляции (опция)
Технические характеристики генератора STG 600:
|
Дисплей |
с задней подсветкой, точечно-матричный, 160 × 80 пикселей, ЖКД (графический) |
|
Выбираемые языки |
русский, немецкий, английский, французский. итальянский |
|
Испытание кабеля |
|
|
Выходное напряжение |
0,2 … 5 кВ постоянного тока (отрицательная полярность) |
|
Макс. выходной ток |
300 мА |
|
Регулируемый таймер |
0,5 … 60 мин. или непрерывная работа |
|
Отключение при пробое |
автоматичекое |
|
|
|
|
Выходное напряжение |
0,2 - 4 кВ постоянного тока (отрицательная полярность) |
|
Макс. энергия в импульсе |
600 Вт (1000 Вт) |
|
Импульсная последовательность |
20 импульсов/мин. или установка от 1 до 30 импульсов/мин. |
|
|
|
|
Выходное напряжение |
0,2 … 5 кВ постоянного тока (отрицательная полярность) |
|
Макс. выходной ток |
700 мА |
|
Импульсное кодирование для локализации дефекта оболочки |
Возможен выбор одной из 5 программ импульсного кодирования |
|
Регулируемый таймер |
0,5 … 60 минут или непрерывная работа |
|
Дополнительная опция: SIM (метод дуговой рефлектометрии) |
Согласующее устройство для рефлектометра IRG 2000 |
|
Дополнительная опция: измерение сопротивления изоляции |
от 0,1 кОм ÷ >100 МОм |
|
Дополнительная опция: защита выхода от обратного напряжения |
защита от обратного напряжения 0 … 400 В переменного |
|
тока во всех рабочих режимах |
|
|
Электропитание |
220 … 240 В, 50 … 60 Гц |
|
Энергопотребление |
макс. 800 ВА (в случае 1000-Вт опции макс. 1200 ВА) |
|
|
|
|
Относительная влажность |
< > |
|
Температура окружающего воздуха |
Работа: 0 + 50 ?С |
|
Хранение: - 20 ... + 60 °С |
|
|
Размеры |
для установки в 19-дюймовую аппаратную стойку, глубина 680 мм |
|
Масса |
44 кг |
|
Длина высоковольтного кабеля |
5 м |
Комплект поставки генератора STG 600:
Кабель заземления c зажимом, 4 м
Защитная крышка панели приборов
Шнур сетевого питания
Руководство по эксплуатации
Гарантийный талон
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по генераторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|
