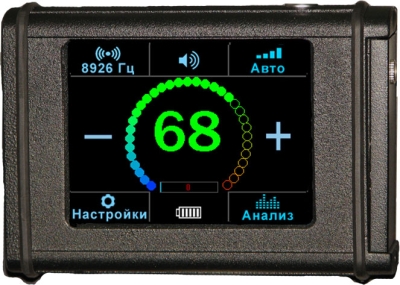

    Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1
  • дисплей трассоискателя NOVOTEST ТКИ-1

    /images/all/3/5998/big/img_14.jpg

    дисплей трассоискателя NOVOTEST ТКИ-1

    дисплей трассоискателя NOVOTEST ТКИ-1
  • Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1

    /images/all/3/5998/big/img_16.jpg

    1

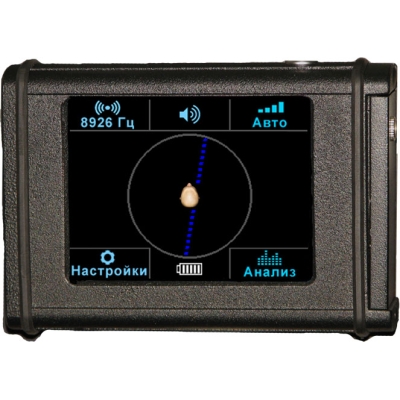

    Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1
  • дисплей кабелеискателя NOVOTEST ТКИ-1

    /images/all/3/5998/big/img_18.jpg

    1

    дисплей кабелеискателя NOVOTEST ТКИ-1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NOVOTEST (Новотест)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению NOVOTEST (Новотест)
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1

Тип оборудования: Трассоискатель (кабелеискатель)

Производитель: NOVOTEST

Серия: ТКИ

Модель: ТКИ-1

Описание: Прибор для обнаружения места прокладки различных инженерных коммуникаций, трубопроводов, кабельных линий

Гарантия на трассоискатель (кабелеискатель) NOVOTEST ТКИ-1: 12 мес.

Назначение прибора:

Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1 используется в обнаружении места прокладки различных инженерных коммуникаций, трубопроводов, кабельных линий на глубине до 10 метров. Это действительно универсальный прибор, с помощью которого можно измерять глубину прокладки коммуникаций (кабельных линий, трубопроводов) в процессе трассировки с отображением глубины на экране прибора.

Отметим, что это устройство имеет в наличии режим визуального отображения той или иной коммуникации относительно оператора. С помощью такого режима процедура поиска и трассировки кабельных линий и трубопроводов упрощается в несколько раз. Дело в том, что оператор работает с изображением коммуникации на экране трассоискателя, а не с числовыми значениями сигнала. Стоит сказать, что отображение информации на экране ранее не использовалось в трассо- и кабелеискателях, изготовленных в СНГ, вот почему работа с отечественными приборами была не очень удобной и довольно трудоемкой. Однако в зарубежных моделях это давно является нормой.

Но уже сегодня представляем наш новый трассоискатель (кабелеискатель) NOVOTEST ТКИ-1, в котором удалось реализовать максимально удобный режим отображения информации. Пользователь увидит на экране прибора изображение трассируемого трубопровода (кабельной линии), в антенне приемника есть четыре отдельных канала, и при этом вся информация подвергается сложнейшей обработке.

Рассмотрим остальные достоинства прибора. К ним можно отнести цветной сенсорный дисплей, прочный металлический корпус, современные надежные разъемы Lemo, эргономичную и герметичную конструкцию антенны, вибросигнализацию. Прибор обладает несколькими режимами: анализа спектра сигнала, цифрового отображения сигнала, визуального отображения коммуникации. Также есть несколько видов звуковой сигнализации, возможность автоматической и ручной настройки усиления, ионный аккумулятор, режим записи координат GPS, построение карты трубопровода.

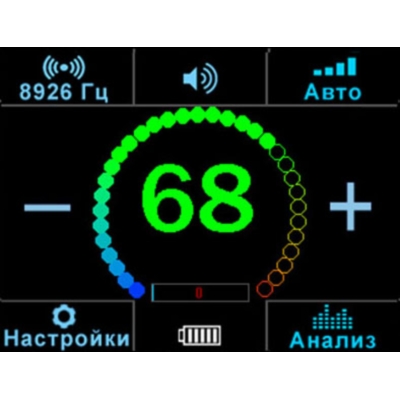

Цифровой режим отображения

Это стандартный режим отображения трассо- и кабелеискателей. В центре мы видим уровень принимаемого сигнала. С помощью кнопок "+" и "-" можно вручную регулировать усиление, текущий уровень которого виден под цифровым значением сигнала.

Вверху экрана прибора находятся кнопки установки частоты (8926 Гц), установки режима звуковой сигнализации, кнопка автоматической установки подходящего уровня усиления. Выбрать нужную функцию можно, нажав на экран прибора.

Внизу экрана можно найти кнопки перехода в режим управления настройками, кнопку перехода в режим анализа спектра сигнала и в зону в центральной части экрана, где показана служебная информация: состояние заряда батареи, перегрузка, индикация GPS.

На рисунках показаны два основных режима работы трассоискателя: режим цифрового и визуального отображения.

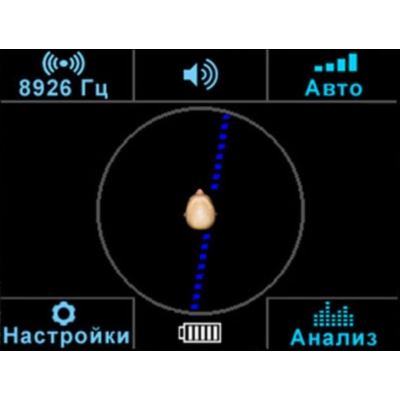

Графический режим отображения

Данный режим обработки сигналов с приемника прибора уникален: он позволяет визуализировать трассу прямо на дисплее устройства.

Верхняя и нижняя части дисплея схожи с обычным цифровым режимом.

В центре экрана прибора находится окружность - схематическое поле видения прибора. В самом центре экрана схематически виден оператор (вид сверху), реальная коммуникация показана синей пунктирной линией. Нужно сказать, что направление вперед изображения оператора соответствует направлению вперед самого оператора. Кроме того, смещение влево и вправо от оператора, углы отклонения коммуникации на экране устройства соответствуют реальному положению самой коммуникации относительно оператора.

Также отметим, что начав поиск коммуникации, оператор должен поворачиваться и перемещаться таким образом, чтобы можно было совместить искомую коммуникацию с ее изображением на дисплее прибора.

То есть, поиск коммуникации – это максимально простая операция "дойти до трубопровода".

Режим анализа спектра сигнала

Этот режим используется для осуществления анализа спектра сигнала, принятого приемником. С помощью данного режима можно заниматься трассопоиском и различными общепромышленными задачами, где необходимо проведение анализа сигналов в частотном диапазоне от 0 до 10000 Гц.

Рассмотрим важную характеристику режима: возможность выбора логарифмического или линейного масштабов частот и уровня сигналов. Таким образом можно выделить любые сигналы (к примеру, очень маленький сигнал на фоне помехи с большой амплитудой).

Кроме того, можно выбрать полосу частот фильтрации для приема выделенной полосы сигнала прямо на экране устройства благодаря наличию сенсорного экрана. На примере показана полоса частот 4482-5482 Гц (в спектре серым фоном, выделена красным цветом).

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы поиска подземных коммуникаций по всей России курьерскими службами и транспортными компаниями.
