Штангенглубиномеры Vogel нониусные DIN 862
Тип оборудования: Штангенглубиномеры
Производитель: Vogel
Описание: Прибор для измерения высот и глубин различных деталей
Гарантия на штангенглубиномеры Vogel нониусные DIN 862: 12 месяцев
Назначение прибора:
Штангенглубиномеры Vogel нониусные DIN 862, диапазон от 80х0,05 мм до 1000х0,05 мм, с фрезерованным нониусом и разными видами наконечников, предназначены для измерения высот и глубин различных деталей. Они построены по принципу штангенциркуля, однако штанга не имеет губок. В зависимости от конфигурации деталей, внутренние размеры которых нужно измерить, используют различные виды наконечников и колков: прямые, крючкообразные и т.д.
Штангенглубиномеры используются, когда нужно выяснить глубину паза, отверстия, канавки, высоту уступа. Нередко при проведении сложных измерительных работ необходимо вычислить действительную величину объекта, и погрешности выше разрешенного предела при этом недопустимы. Именно для этих целей и применяются подобные вычислительные инструменты.
Штангенглубиномер можно представить как масштабную линейку, снабженную специальным движком для совмещения с одним концом измеряемого размера. Рабочими (мерительными) поверхностями являются нижняя поверхность рамки и торцевая поверхность штанги. Для измерения сложных поверхностей штанга может иметь различные виды наконечников и колков. В каталоге в описании и на рисунках приведены наиболее используемые схемы измерений с помощью различных форм наконечников.
Штанги изготавливаются
- как с отчетом по нониусу (ШГ),
- так и цифровым отсчетом (ШГЦ).
Для автоматизации измерений в современных приборах может быть использована электроника, позволяющая выводить данные измерений непосредственно в компьютер или на печатающее устройство. В некоторых устройствах используются протоколы передачи данных Opto RS 232 и RS 232.
Типоразмеры штангенглубиномеров обычно охватывают диапазон измерений не более 630 мм, но мы можем поставить эти приборы с диапазоном до 1000 мм.
Особенности:
Штангенглубиномеры DIN 862
Нониус и шкала с матовой хромировкой от бликов
Нержавеющее, закаленное исполнение со стопорным винтом
Измерительные поверхности тонко отшлифованы
Нониус глубиномера не привертной, фрезерованный

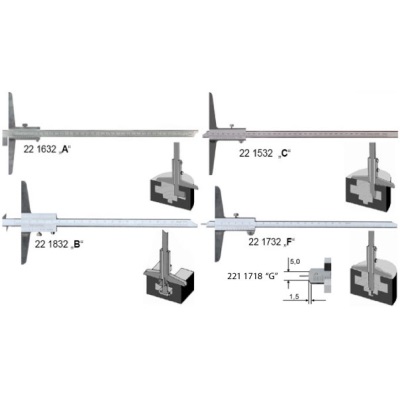

Исполнение С - прямые измерительные наконечники
Исполнение А - крючкообразные под углом 90гр. измерительные наконечники
Исполнение F - сменные измерительные наконечники
Исполнение В - крючкообразные измерительные наконечники
Исполнение G - штыревой измерительный наконечник
Заводской сертификат (СС) поставляется по запросу
Технические характеристики:
|
Арт. № |
Испол- нение |
Предел измерения мм |
Цена деления мм |
Размер мостика мм |
Вес кг |
|
221530 |
C |
150 |
0,05 |
100 |
0,065 |
|
221531 |
С |
200 |
0,05 |
100 |
0,125 |
|
221535 |
C |
250 |
0,05 |
125 |
0,185 |
|
221532 |
C |
300 |
0,05 |
150 |
0,25 |
|
221533 |
C |
400 |
0,05 |
150 |
0,3 |
|
221534 |
C |
500 |
0,05 |
150 |
0,325 |
|
221536 |
C |
500 |
0,05 |
250 |
0,55 |
|
221537 |
C |
800 |
0,05 |
250 |
0,78 |
|
221538 |
C |
1000 |
0,05 |
250 |
0,83 |
|
221630 |
A |
150 |
0,05 |
100 |
0,1 |
|
221631 |
A |
200 |
0,05 |
100 |
0,125 |
|
221633 |
A |
250 |
0,05 |
125 |
0,185 |
|
221632 |
A |
300 |
0,05 |
150 |
0,250 |
|
221634 |
A |
400 |
0,05 |
150 |
0,3 |
|
221635 |
A |
500 |
0,05 |
150 |
0,325 |
|
221636 |
A |
500 |
0,05 |
250 |
0,55 |
|
221637 |
A |
800 |
0,05 |
250 |
0,78 |
|
221638 |
A |
1000 |
0,05 |
250 |
0,83 |
|
221830 |
B |
150 |
0,05 |
100 |
0,1 |
|
221831 |
B |
200 |
0,05 |
100 |
0,125 |
|
221832 |
B |
300 |
0,05 |
150 |
0,25 |
|
221730 |
G |
150 |
0,05 |
100 |
0,1 |
|
221731 |
G |
200 |
0,05 |
100 |
0,125 |
|
221733 |
G |
250 |
0,05 |
125 |
0,185 |
|
221732 |
G |
300 |
0,05 |
150 |
0,25 |
|
221734 |
G |
400 |
0,05 |
150 |
0,3 |
|
221735 |
G |
500 |
0,05 |
150 |
0,325 |
|
221718 |
F |
80 |
0,05 |
50 |
0,065 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по штангенглубиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
